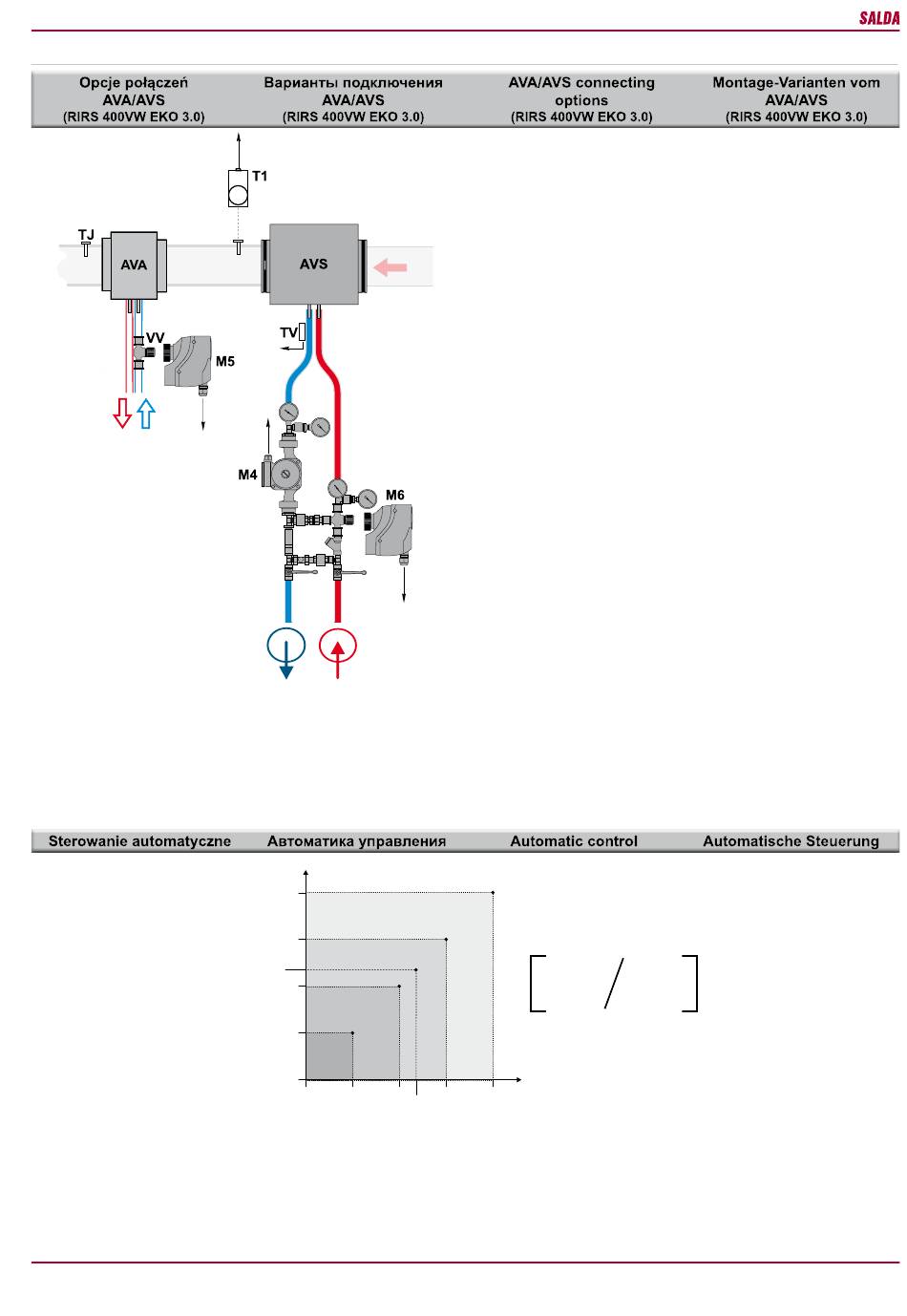

RIRS 400VE/VW EKO 3.0
[ pl ]
TJ - czujnik temperatury powietrza nawiewanego
T1 - termostat przeciwzamrożeniowy nagrzew-
nicy wodnej
TV - czujnik przeciwzamrożeniowy nagrzew-
nicy wodnej
VV - zawór 2-drożny chłodnicy
M4 - pompa obrotowa nagrzewnicy
M5 - siłownik zaworu chłodnicy wodnej
(trójpozycyjny sygnał 24VAC)
M6 - siłownik zaworu nagrzewnicy
Pavyzdys
Пример
Example
Exempel
Temperaturę powietrza doprowadzanego moż-
na regulować zgodnie z temperaturą zmierzoną
przez czujnik powietrza nawiewanego lub wy-
wiewanego oraz według temperatury ustawionej
przez użytkownika na panelu sterowania zdal-
nego. Wybrana przez użytkownika temperatura
powietrza nawiewanego jest utrzymywana przez
płytę (lub wirnik) wymiennika ciepła oraz przez
dodatkową nagrzewnicę elektryczną i/lub wodną
(opcjonalnie). Jeżeli temperatura powietrza na-
wiewanego jest poniżej wartości zadanej, zawór
14
[ ru ]
TJ - Датчик темп. приточного воздуха
T1 - Противозамерзающий термостат
водяного нагревателя
TV - Датчик противозамерзания водяно-
го нагревателя
VV - 2 ходовой клапан кулера
M4 - Циркуляционный насос нагревателя
M5 - Водяной охладитель клапана
(24VAC, 3-позиционный управляющий сиг-
нал)
M6 - Привод вентиля нагревателя
Pa
1200
900
720
600
300
0
25 50
60
Температура приточного воздуха может ре-
гулироваться по температуре приточного
или вытяжного воздуха, измеренной датчи-
ком температуры воздуха и установленной
на пульте дистанционного управления по-
требителем. Температура приточного возду-
ха, установленная потребителем, поддержи-
вается пластинчатым (или роторным) тепло-
обменником и дополнительным электриче-
ским и/или водяным нагревателем (заказы-
[ en ]
UWAGA: W przypadku używania nagrzewnicy wodnej połączenia przedstawione powyżej nie
mogą być zrealizowane. Patrz punkt „Nagrzewnica elektryczna/wodna powietrza nawiewanego"
w rozdziale „Wytyczne dotyczące regulacji systemu".
W warunkach standardowych siłownik zaworu chłodnicy wodnej może zacząć otwierać się
w czasie 30-90 minut na skutek różnicy temperatur między nastawą panelu sterowania zdalnego
a temperaturą powietrza nawiewanego (jeśli centrala jest sterowana według temperatury powie-
trza wywiewanego).
ВНИМАНИЕ: Используя электрический нагреватель, данное подключение не допускается.
Смотрите раздел "Рекомендации по наладке системы" пункт "Электрический / водяной обо-
греватель приточного воздуха".
При нормальных условиях привод водяного нагревателя начнинает открываться через 30-90
минут, зависимо от разницы между температурами установленной пультом управления и при-
точного воздуха (если управляется по температуре вытяжного воздуха, тогда разницу между
заданным значением и показания температуры приточного воздуха).
NOTE: When using water heater, the above shown connecting is not possible. See paragraph
"Electrical/water supply air heater" in chapter "System adjustment guidelines".
Under normal conditions, water cooler valve actuator can start opening in 30 -90 minutes due to
the temperatures' difference between the remote control panel set point and supply air temperature
(if the AHU is controlled according to exhaust air temperature, than the exhaust air temperature).
ANMERKUNG: Bei Verwendung vom Elektro-Register, angegebener Anschlus ist nicht möglich (s.
Kapitel "Empfehlungen für die Abstimmung des Systems", Punkt "Elektrische Erwärmungseinrichtung
/Wasser-Erwärmungseinrichtung der Zuluft").
Normalerweise öffnet sich Antrieb des Wasserkühlers in 30-90 Minuten, entsprechend nach Tem-
peraturdiferenz zwischen auf dem Bedienteil eingestellter Temperatur und Zulufttemperatur (wenn
das Gerät nach Ablufttemperatur arbeitet, dann nach Ablufttemperatur).
TJ - Temperature sensor for supply air
T1 - Water heater antifreeze thermostat
TV - Water heater antifrost sensor
VV - Cooler 2-way valve
M4 - Circulation pump of the heater
M5 - Water cooler valve actuator (24VAC,
3-position control signal)
M6 - The heater valve actuator
0 - 1200Pa
0 - 100%
%
75 100
Supply air temperature can be adjusted ac-
cording to the temperature measured by the
supply or extracted air temperature sensor and
the temperature which is set by the user on the
remote control panel. User selected supply air
temperature is maintained by the plate (or ro-
tor) heat exchanger and additional electric and/
or water heater (optional). When the supply air
temperature is under the set temperature, by-
pass valve is closed (fresh ambient air passes
[ de ]
TJ - Zulufttemperaturfühler
T1 - Frostschutzthermostat Wasserregister
TV - Frostschutzfühler Wasserregister
VV - 2-Wege-Ventil Wasserkühler
M4 - Umwälzpumpe Wasserregister
M5 - Wasserkühler Ventilantrieb (24VAC,
3-Stellung Steuersignal)
M6 - Stellantrieb des Wasserventils
0 - 720Pa
0 - 60%
Zulufttemperatur wird laut der Temperatur, die
durch den Fühler für Zu- und Ablufttemperatur
gemessen und durch den Benutzer im Fernbe-
dienungspult eingestellt ist, geregelt werden.
Die durch den Benutzer eingestellte Zulufttem-
peratur wird durch den Platten- (od. Rotor-)
Wärmetauscher und/oder einen zusätzlichen
Elektro- od. Wasserheizer (wird als Zusatz
bestellt) beibehalten. Wenn die Zulufttempera-
tur die eingestellte Temperatur unterschreitet,
