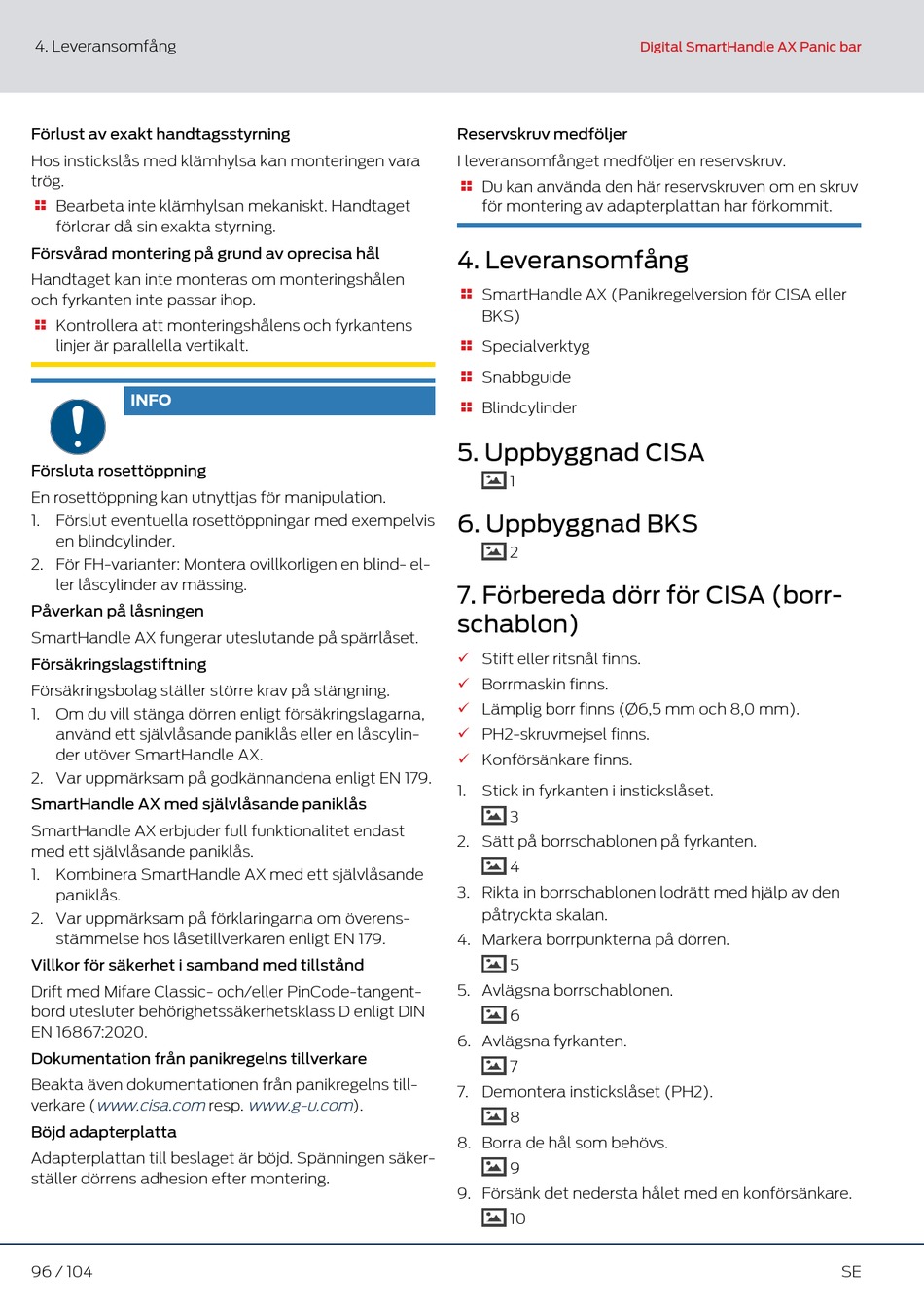

4. Leveransomfång
Förlust av exakt handtagsstyrning
Hos instickslås med klämhylsa kan monteringen vara
trög.
Bearbeta inte klämhylsan mekaniskt. Handtaget

förlorar då sin exakta styrning.
Försvårad montering på grund av oprecisa hål
Handtaget kan inte monteras om monteringshålen
och fyrkanten inte passar ihop.
Kontrollera att monteringshålens och fyrkantens

linjer är parallella vertikalt.
INFO
Försluta rosettöppning
En rosettöppning kan utnyttjas för manipulation.
1. Förslut eventuella rosettöppningar med exempelvis
en blindcylinder.
2. För FH-varianter: Montera ovillkorligen en blind- el-
ler låscylinder av mässing.
Påverkan på låsningen
SmartHandle AX fungerar uteslutande på spärrlåset.
Försäkringslagstiftning
Försäkringsbolag ställer större krav på stängning.
1. Om du vill stänga dörren enligt försäkringslagarna,
använd ett självlåsande paniklås eller en låscylin-
der utöver SmartHandle AX.
2. Var uppmärksam på godkännandena enligt EN 179.
SmartHandle AX med självlåsande paniklås
SmartHandle AX erbjuder full funktionalitet endast
med ett självlåsande paniklås.
1. Kombinera SmartHandle AX med ett självlåsande
paniklås.
2. Var uppmärksam på förklaringarna om överens-
stämmelse hos låsetillverkaren enligt EN 179.
Villkor för säkerhet i samband med tillstånd
Drift med Mifare Classic- och/eller PinCode-tangent-
bord utesluter behörighetssäkerhetsklass D enligt DIN
EN 16867:2020.
Dokumentation från panikregelns tillverkare
Beakta även dokumentationen från panikregelns till-
www.cisa.com
verkare (
Böjd adapterplatta
Adapterplattan till beslaget är böjd. Spänningen säker-
ställer dörrens adhesion efter montering.
96 / 104
www.g-u.com
resp. ).
Reservskruv medföljer
I leveransomfånget medföljer en reservskruv.
Du kan använda den här reservskruven om en skruv

för montering av adapterplattan har förkommit.
4. Leveransomfång
SmartHandle AX (Panikregelversion för CISA eller

BKS)
Specialverktyg

Snabbguide

Blindcylinder

5. Uppbyggnad CISA
1
6. Uppbyggnad BKS
2
7. Förbereda dörr för CISA (borr-
schablon)
Stift eller ritsnål finns.
ü
Borrmaskin finns.
ü
Lämplig borr finns (Ø6,5 mm och 8,0 mm).
ü
PH2-skruvmejsel finns.
ü
Konförsänkare finns.
ü
1. Stick in fyrkanten i instickslåset.
3
2. Sätt på borrschablonen på fyrkanten.
4
3. Rikta in borrschablonen lodrätt med hjälp av den
påtryckta skalan.
4. Markera borrpunkterna på dörren.
5
5. Avlägsna borrschablonen.
6
6. Avlägsna fyrkanten.
7
7. Demontera instickslåset (PH2).
8
8. Borra de hål som behövs.
9
9. Försänk det nedersta hålet med en konförsänkare.
10
