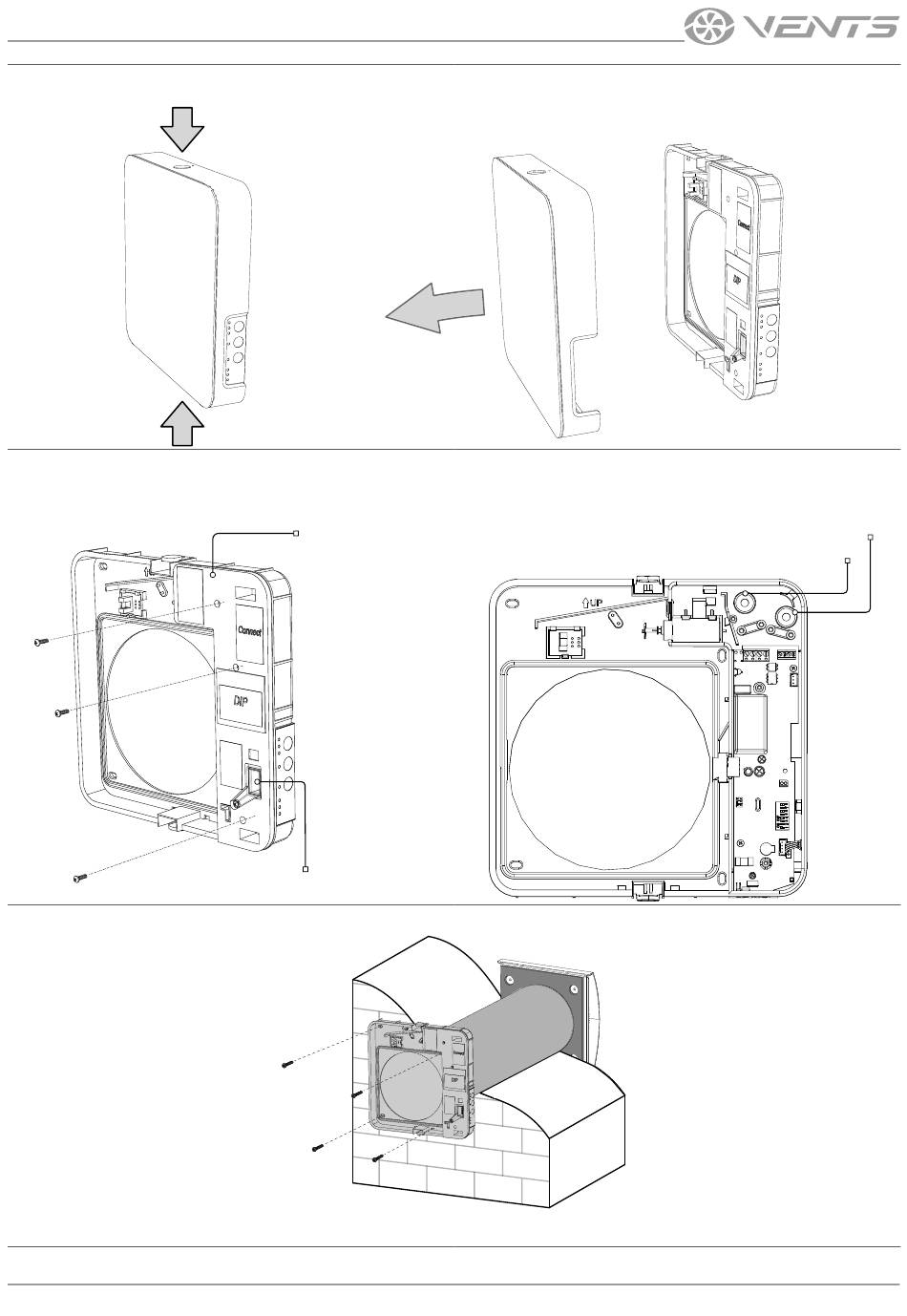

5. Trennen Sie die Frontplatte des Innenelements von der Rückseite. Drücken Sie dazu gleichzeitig die runden Tasten oben und unten am
Innenelement, wie auf der linken Seite der Abbildung unten dargestellt.
6. Lösen Sie die drei selbstschneidenden Schrauben, mit denen die Abdeckung der Steuereinheit befestigt ist, um Zugang zu den
Anschlussklemmen zu erhalten.
Verlegen Sie die Stromkabel durch die entsprechenden luftdichten Kabeldurchführungen.
Deckt die DIP-Schalter ab.
7. Befestigen Sie die Rückseite des Innenelementes mit den im Befestigungsset der Lüftungsanlage enthaltenen Schrauben an der Wand.
www.ventilation-system.com
Abdeckung der Steuereinheit
Deckt den Verlegungsort der Kabel
und der Anschlussklemmen ab.
Gummistopfen
Luftdichte Kabeldurchführungen für Signalkabel
Kabeldurchführungen für Stromkabel
11
