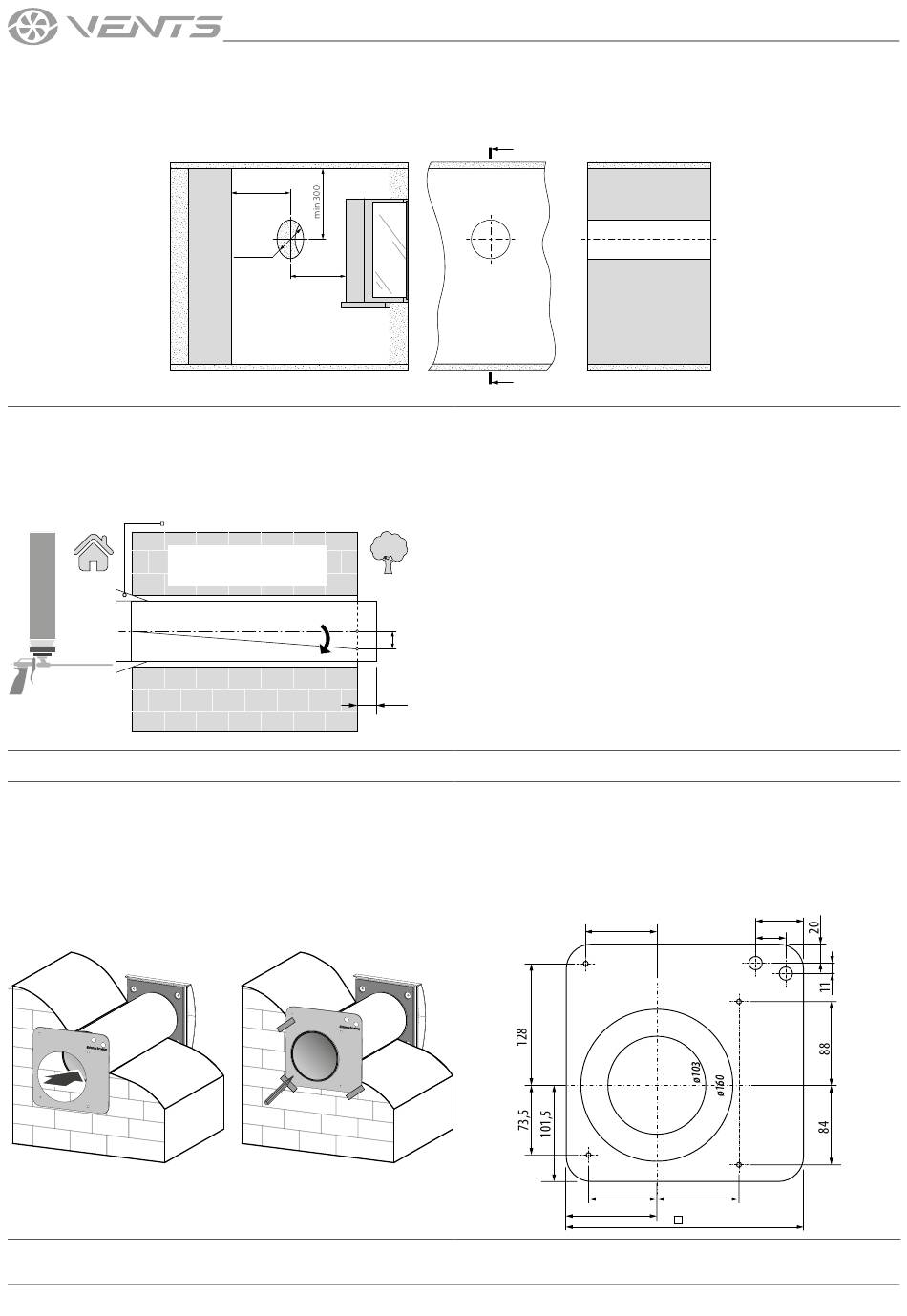

1. Bereiten Sie eine Kernlochbohrung in der Außenwand vor.
Die folgende Abbildung zeigt den Mindestabstand vor Bohrung zu den umliegenden Objekten.
Die Größe der Bohrung hängt vom bestimmten Modell der Lüftungsanlage ab. Die entsprechenden Werte sind in der Tabelle angegeben.
2. Setzen Sie das Lüftungsrohr in der Wandöffnung ein. Zur Montageerleichterung verwenden Sie die mitgelieferten Montagekeile.
An der Außenwand muss das Lüftungsrohr um den Abstand A aus der Wand herausragen, welcher für die Montage der Außenlüftungshaube
erforderlich ist. Die Außenabmessungen der Außenlüftungshaube, die Größe des erforderlichen Abstands des Lüftungsrohres außerhalb
der Wand A und die Montagereihenfolge der Haube finden Sie in der Betriebsanleitung der Lüftungshaube.
Montagekeil
Füllen Sie die Hohlräume zwischen dem
Lüftungsrohr und der Wandöffnung mit
3. Setzen Sie die Außenlüftungshaube ein. Die Montage der Außenhaube ist in der entsprechenden Anleitung angegeben.
4. Befestigen Sie die gelieferte Papp-Montageschablone mit Klebeband an der Innenwand. Das große Loch in der Montageschablone
muss auf einer Achse mit dem Lüftungsrohr liegen. Zur Ausrichtung mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus dem Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
Führen Sie das Stromkabel der Lüftungsanlage aus der Wand durch die markierte Öffnung auf der Schablone.
10
min 300
ø D
min 300
Montageschaum aus.
A
A
Setzen Sie das Lüftungsrohr mit einer Mindestneigung nach Außen
von 3 mm ein.
Die Länge des Lüftungsrohres kann vor oder nach dem Fixieren
des Lüftungsrohres in der Wand angepasst werden. Im zweiten
min 3 mm
Fall muss für ausreichenden Zugang zur Außenwand nach der
Montage des Lüftungsrohres gesorgt sein.
A
A-A
Markierung der Befestigungslöcher
75
Eingang für Verdrahtung
72
86,5
95,5
250
www.ventilation-system.com
Atmo (mini) (M)
50,5
32
