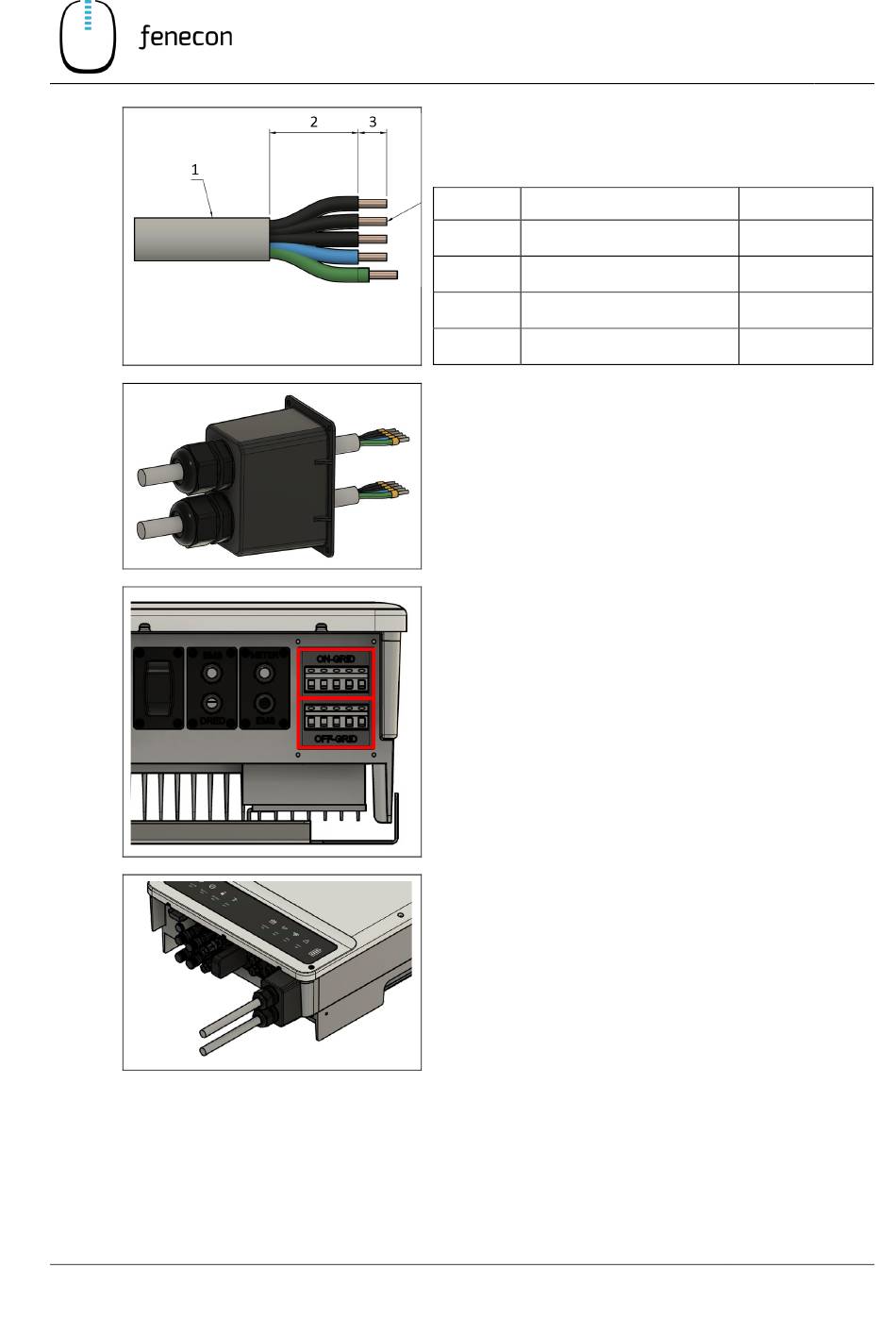

Montage- und Serviceanleitung FENECON Home
2. Die Kabel abisolieren
3. Darauf achten, dass der PE etwas länger als die
anderen Adern ist.
Abschnitt
Beschreibung
Außendurchmesser
1
Länge entmanteltes Kabel
2
Länge abisolierter Leiter
3
Querschnitt Leiter
4
4. Ggf. die Adern mit passenden Aderendhülsen
versehen.
5. Die Kabel an den vorgesehenen Anschlüssen (ON-
GRID / OFF-GRID) anschließen.
6. Sicherstellen, dass ein Rechtsdrehfeld angeschlossen
ist
7. Sicherstellen, dass Phase L1 am Wechselrichter und
am Energy-Meter die gleiche Phase ist, ebenfalls bei
den Phasen L2 und L3 darauf achten.
8. Der Wechselrichter muss mit einem LS-Schalter C25
vorgesichert werden.
9. Befestigen
der
Wechselrichter.
Montage
Elektrische Installation
Maße
13 – 18 mm
20 – 25 mm
Kabeldurchführung
6
6.3
7 – 9 mm
4 – 6 mm
am
