6.3
Elektrische Installation
6.3.1
Erdung des Wechselrichters und des Batterieturms
HINWEIS
Der Querschnitt der Erdung muss mindestens 10 mm² betragen.
Der Wechselrichter und die Batterietürme müssen einzeln auf den Potentialausgleich geerdet
werden.
Montage- und Serviceanleitung FENECON Home

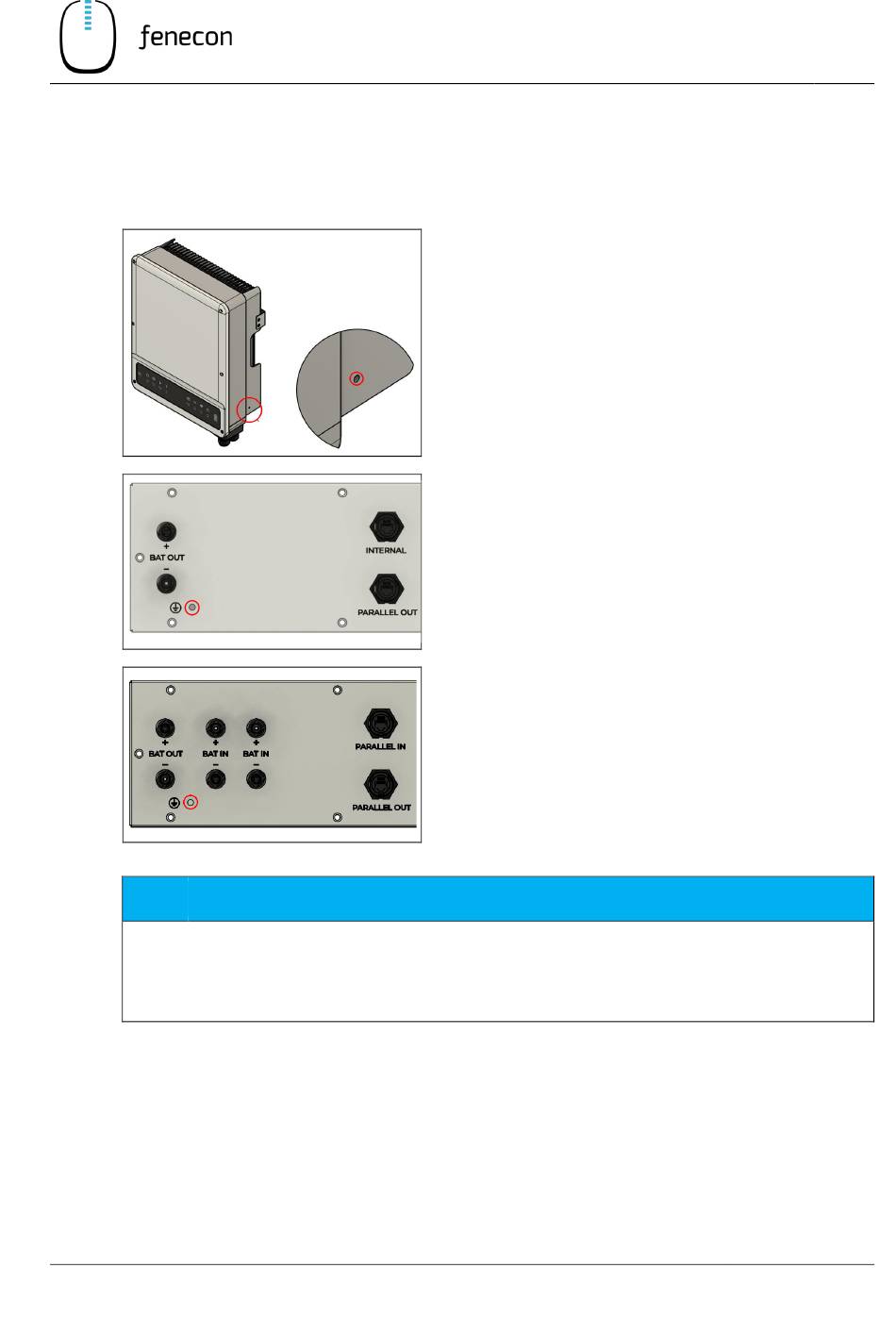

1. Der Wechselrichter muss direkt auf die Potentialaus-
gleichschiene geerdet werden.
2. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
3. Hierfür die Erdungsleitung am Wechselrichter unten
rechts mit der beiliegenden Schraube befestigen
(rot).
4. Der Batterieturm muss direkt auf die Potentialaus-
gleichschiene geerdet werden.
5. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
6. Hierfür die Erdungsleitung der EMS-Box am
Erdungsbolzen befestigen (rot).
7. Jeder weitere Batterieturm (Parallel-Box oder
Extension-Box)
Potentialausgleichschiene geerdet werden.
8. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
9. Hierfür die Erdungsleitung der Parallel oder
Extension-Box am Erdungsbolzen befestigen (rot).
Montage
Elektrische Installation
muss
direkt
auf
6
6.3
die
57 / 104
