Ansteuerung eines Heizstabes größer 6 kW (Ansteuerung über ex-
terne Relais)
Die Einbindung eines elektrischen Heizstabes ist die einfachste und günstigste Form der Sektor-
kopplung von Elektrizität und Wärme - oft auch "Power-to-Heat"-Anwendung genannt.
Wenn die Kapazität des elektrischen Speichers ausgeschöpft ist, muss selbst erzeugte Energie mit
geringer Vergütung in das öffentliche Netz eingespeist werden. In diesen Fällen ist es häufig sinn-
voll, den überschüssigen Strom für die Warmwasserbereitung zu verwenden (z. B. für Warmwasser-
Pufferspeicher, Pool-Heizung, usw.). So können andere Energiequellen (z. B. Holz oder Öl) einge-
spart werden.
Da die intern verbauten Relais nur 10 A schalten können muss bei einer Schaltung mit mehr als 2
kW pro Phase ein externes Relais verwendet werden, dass für diese Leistung ausgelegt ist.
Montage- und Serviceanleitung FENECON Home
Ansteuerung eines Heizstabes größer 6 kW (Ansteuerung

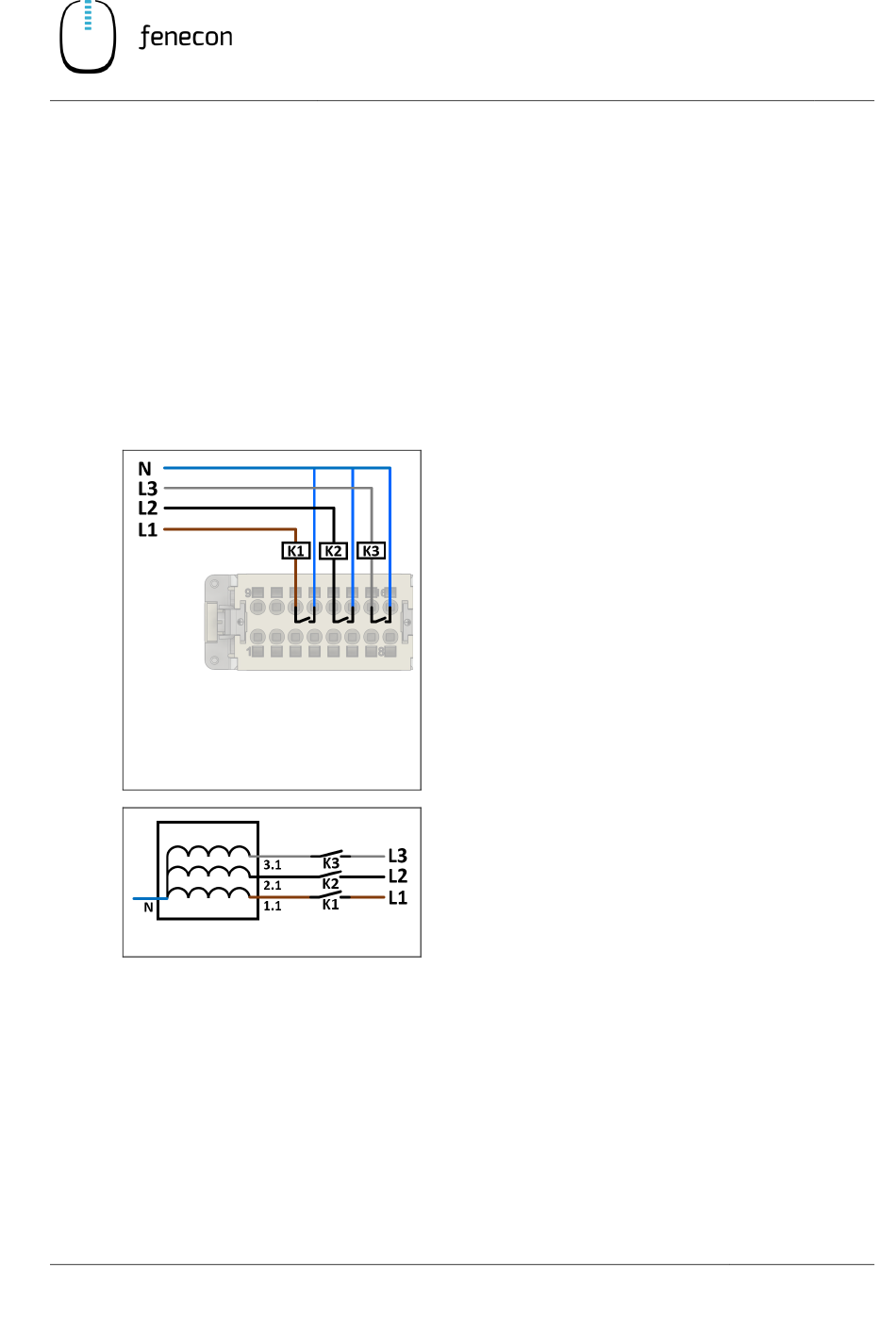

1. Damit jede Phase des Heizstabes separat angesteuert
werden kann, muss jede Phase einzeln über ein
zusätzliches externes Relais an dem internen Relais
angeschlossen werden.
2. K1 wird mit Phase 1 geschalten. Hierfür L1 am Relais
auf A1 klemmen. Von A2 dann weiter auf den Pin 11.
Pin 12 kann dann mit dem Neutralleiter verbunden
werden.
3. Bei K2 und K3 genauso vorgehen, hier entweder
Phase 2 und 3 verwenden, oder alle drei Relais mit
einer Phase durchbrücken.
4. Es wird ein Kabel (5G1,5) von der Unterverteilung
zum Stecker und ein Kabel (5G1,5) vom Stecker zum
Heizstab empfohlen.
5. Die Spannungsversorgung des Heizstabs muss dann
mit den Schaltkontakten der Relais verbunden
werden.
6. Für genaue Infos zum Anschließen der Wärmepumpe
halten Sie sich an die Installationsanleitung des
Herstellers.
