Montage
6.3
Elektrische Installation
6.3.2
Anschluss und Verkabelung des AC-Stromkreises

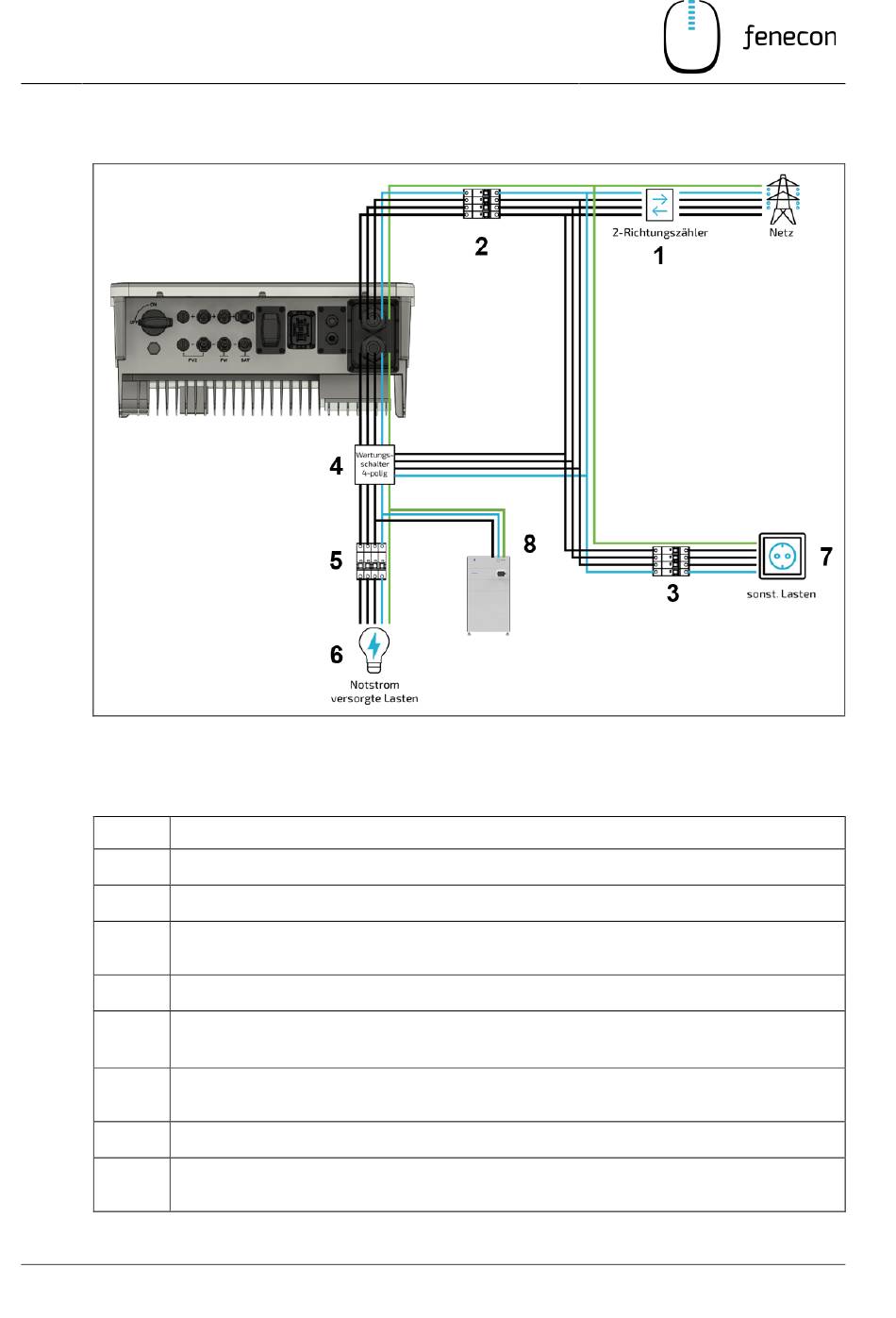

Abbildung 16: AC-Anschluss allgemein
Tabelle 27:
Pos.
2-Richtungszähler von Energieversorger
1
Absicherung des Wechselrichters C25 4-polig
2
Absicherung der Verbraucher (kein Notstrom) mit RCD Typ A und passenden LS-
3
Schaltern
Serviceschalter zum Umschalten der Notstromlasten auf das Stromnetz (empfohlen)
4
Absicherung des Wechselrichters C25 4-polig
5
Verbraucher geschützt durch RCD Typ B und passende LS-Schalter
Verbraucher – notstromversorgt maximal 10 kW / 3,33 kW pro Phase (gilt auch im
6
Normalbetrieb wenn Netz vorhanden!); keine weiteren AC-Erzeuger zulässig
Verbraucher nicht notstromversorgt
7
AC-Versorgung der EMS-Box (falls Verbraucher am Notstromabgang angeschlossen
8
sind)
58 / 104
Komponenten für AC-Anschluss (nicht im Lieferumfang enthalten)
