Fenecon Home 10 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Home 10:
- Montage- und serviceanleitung (107 Seiten) ,
- Bedienungsanleitung (127 Seiten)
Verwandte Anleitungen für Fenecon Home 10
Inhaltszusammenfassung für Fenecon Home 10

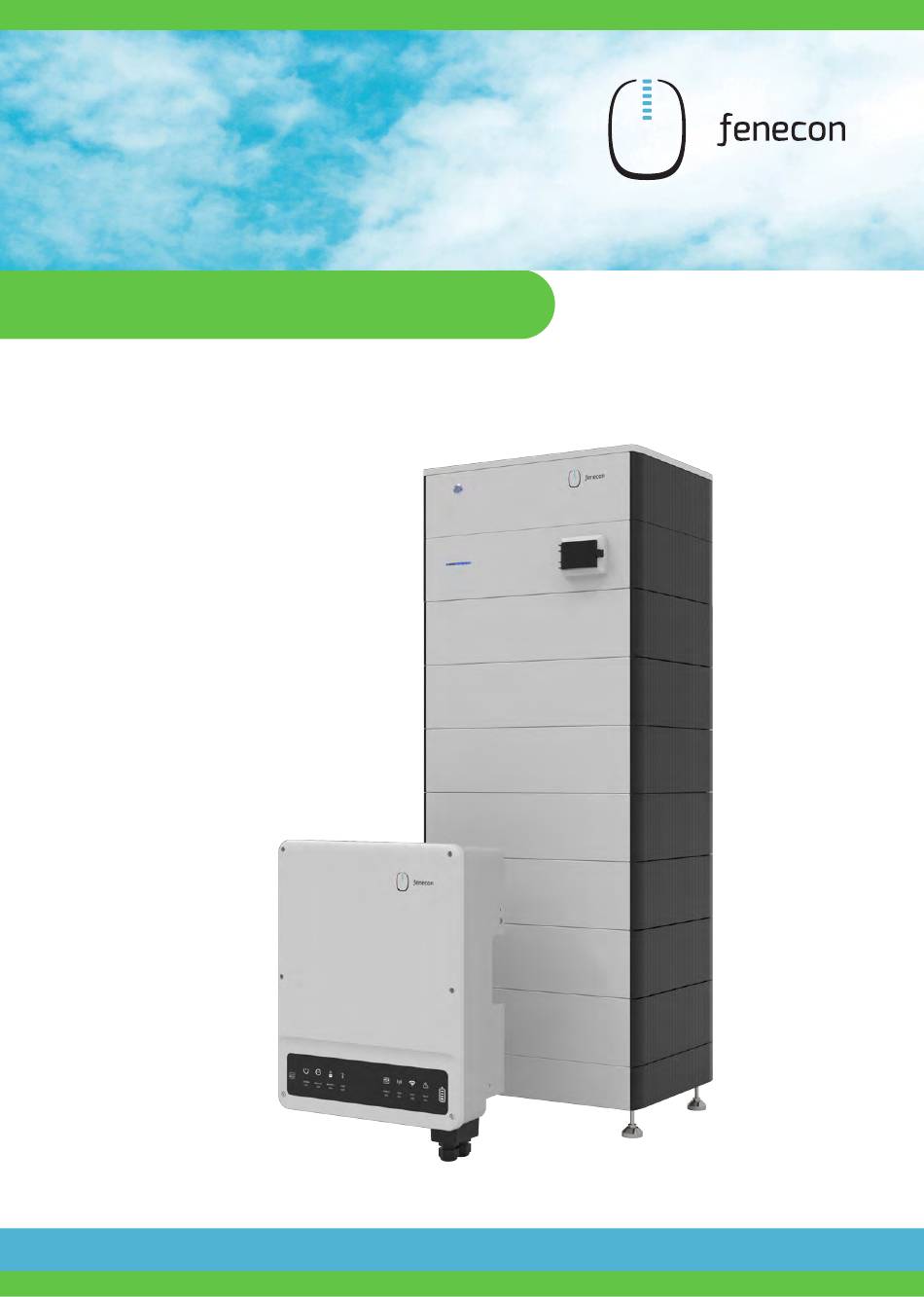

- Seite 1 FENECON Home Bedienungsanleitung Version 2023/01 Stromspeichersysteme für die 100% Energiewende...
-
Seite 2: Inhaltsverzeichnis
Version/Revision ........................3 Darstellungskonventionen ......................4 Fachbegriffe und Abkürzungen ....................5 Lieferumfang ..........................6 Sicherheit ....................... 7 Bestimmungsgemäße Verwendung ................... 7 Sicherheitsbestimmungen zum FENECON-Home-Speichersystem ........... 7 2.2.1 Allgemein ..............................7 2.2.2 Brandschutz .............................. 8 Wartungsarbeiten ........................8 Betriebsmittel ..........................9 Allgemeine Beschreibung .................. - Seite 3 Störungsbehebung ............................ 39 Home-Batterieturm ........................40 6.3.1 Störungsanzeige ............................40 6.3.2 Störungsbehebung nicht möglich ......................41 FENECON-Service ........................41 Technische Wartung ....................42 Prüfungen und Inspektionen ...................... 42 Wartungsarbeiten ........................42 Reparaturen ..........................42 Endgültige Außerbetriebnahme/Entsorgung ............43 Verzeichnisse ......................44 Abbildungsverzeichnis ........................
-
Seite 4: Hinweise Zu Dieser Bedienungsanleitung
Der Betreiber muss diese Bedienungsanleitung vor Beginn des Betriebes der Anlage sorgfältig gelesen und verstanden haben. Formelles zur Bedienungsanleitung © FENECON GmbH, 2023 Alle Rechte vorbehalten Nachdruck, auch auszugsweise, ist nur mit Genehmigung der Firma FENECON GmbH gestattet. Version/Revision Tabelle 1: Version Revision Version/ Änderung... -
Seite 5: Darstellungskonventionen
Falls diese gefährliche Situation nicht vermieden wird, kann dies zu leichten oder mäßigen Verletzungen führen. Dieses Signalwort kennzeichnet Handlungen zur Verhütung von Sachschäden. Das Beachten dieser Hinweise verhindert die Be- schädigung oder Zerstörung der Anlage. Bedienungsanleitung FENECON Home 4 / 44... -
Seite 6: Fachbegriffe Und Abkürzungen
State of Charge – Ladezustand Die verfügbare Kapazität in einer Batterie, ausgedrückt als Prozent- satz der Nennkapazität. State of Health – Alterungszustand Surge Protection Device – Überspannungsschutz Verband der Elektrotechnik Elektronik Informationstechnik e. V. Widget Komponente des Online-Monitoring 5 / 44 Bedienungsanleitung FENECON Home... -
Seite 7: Lieferumfang
Hinweise zu dieser Bedienungsanleitung Lieferumfang Lieferumfang Tabelle 4: Hardwarekomponenten Pos. Komponente Anzahl Bemerkung Home-Wechselrichter Home-EMS Box (enthält FENECON Energiemanage- ment) Home-Parallel Box optional für 2. Home-Batterieturm Home-Extension Box optional für 3. Home-Batterieturm Home-BMS Box je Home-Batterieturm Home-Batteriemodul abhängig von der be- stellten Kapazität... -
Seite 8: Sicherheit
Stromspeichersystems werden durch das FEMS überwacht und gesteuert. Die Anlage darf nur unter Einhaltung der zulässigen technischen Daten (siehe Kapitel 3.3) verwendet werden. Sicherheitsbestimmungen zum FENECON-Home-Speichersystem 2.2.1 Allgemein − Die Installations- und Wartungsarbeiten am Batterieturm und seinen Komponenten dürfen nur durch Elektro-Fachpersonal erfolgen. -
Seite 9: Brandschutz
über den FENECON-Service angefordert werden (⇒ Kapitel Störungsbeseitigung, Abschnitt FENECON-Service). Zu Fachpersonal zählt Herstellerpersonal oder durch die FENECON GmbH unterwiesenes und autori- siertes Fachpersonal, welches für Arbeiten an der Anlage (z. B. Montage, Reparatur, Wartung, Tätigkei- ten an den Batterien etc.) durch den Betreiber angefordert werden muss. -
Seite 10: Betriebsmittel
− Nach Kontakt mit den Augen so schnell wie möglich 15 Minuten mit fließendem Wasser spülen. − Sofort an einen Arzt wenden. Weitere Informationen zur Elektrolytlösung sind im Sicherheitsdatenblatt der Batterie enthalten (⇒ Anhang, Mitgeltende Dokumente). 9 / 44 Bedienungsanleitung FENECON Home... -
Seite 11: Allgemeine Beschreibung
Allgemeine Beschreibung Betriebsmittel Allgemeine Beschreibung Der FENECON Home ist ein notstromfähiger Stromspeicher, der ein eigenes Stromnetz für den Haushalt aufbauen kann. In diesem modularen System zur Speicherung elektrischer Energie werden Lithium- Eisenphosphat-Batterien (LiFePO4) verwendet. Bedienungsanleitung FENECON Home 10 / 44... -
Seite 12: Systemkonfiguration
Allgemeine Beschreibung Systemkonfiguration Systemkonfiguration Systemkonfiguration 11 / 44 Bedienungsanleitung FENECON Home... -
Seite 13: Erforderliche Komponenten
Parallelschaltung von bis zu drei Batterietürmen ist darauf zu achten, dass bei jedem Batterieturm gleich viele Batteriemodule verbaut werden. Tabelle 6: Systemkonfiguration – Erforderliche Komponenten Anzahl Anzahl HV-Box Batterietürme Batteriemodule Parallel-Box Extension-Box max. – – – Aufbau Home-Speichersystem mit drei Batterietürmen Bedienungsanleitung FENECON Home 12 / 44... -
Seite 14: Technische Daten
≤ 2.000 m Umgebungstemperatur, min. -30 °C Umgebungstemperatur, max. 60 °C Arbeitstemperatur Home-Batteriemodul, min. -10 °C Arbeitstemperatur Home-Batteriemodul, max. 50 °C Optimale Arbeitstemperatur Home-Batteriemodul, min. 15 °C Optimale Arbeitstemperatur Home-Batteriemodul, max. 30 °C Kühlung Lüfterlos 13 / 44 Bedienungsanleitung FENECON Home... -
Seite 15: Zertifizierung / Richtlinie
Allgemeine Beschreibung Technische Daten 3.3.3 Zertifizierung / Richtlinie Tabelle 8: Allgemein – Zertifizierung / Richtlinie Benennung Wert/Größe Gesamte Anlage Home-Wechselrichter VDE 4105:2018-11 Tor Erzeuger Typ A 1.1 Home-Batteriemodul UN38.3 VDE 2510-50 Bedienungsanleitung FENECON Home 14 / 44... -
Seite 16: Bedienung Der Anlage
Erst durch Abschalten des gesamten Systems kann gefahrlos am System gearbeitet werden. Tabelle 9: Bedienelemente am Home-Wechselrichter Bedienelement Stellung Funktion DC-Schalter Die DC-PV-Anlage wird abgeschaltet, der Wechsel- richter bleibt weiterhin an DC-Schalter Die DC-PV-Anlage wird eingeschaltet 15 / 44 Bedienungsanleitung FENECON Home... -
Seite 17: Anzeigen
Verbrauch Energie aus dem Netz orange LED Kommunikation zum Zähler vorhanden / OK WiFi orange LED WLAN-Status FAULT rote LED Fehler aufgetreten bitte wenden Sie sich an ihren Installateur grüne LEDs zeigt den Ladestand des Batterieturms an Bedienungsanleitung FENECON Home 16 / 44... -
Seite 18: Bedienstellen/Anzeigen Home-Batterieturm
FEMS-Änderungen wurden übernommen blinkt Notstrombetrieb rote LED leuchtet Überspannungsschutz Fehler (Kapitel Fehler! V erweisquelle konnte nicht gefunden wer- den.) blinkt FEMS Fehler Die genaue Erklärung zu den Bedeutungen der Funktion finden Sie im Kapitel 6.1. 17 / 44 Bedienungsanleitung FENECON Home... -
Seite 19: Home-Bms-Box
Funktion Anzeige Stellung Sicherungsschalter der Off/On Ein- und Ausschalten der Batterie Batterie Status blaue/rote LED Die Status werden in der Installationsan- leitung im Kapitel 11.3.1 beschrieben Ladestand der Batterie 4 LEDs Anzeige des Batterieladestandes Bedienungsanleitung FENECON Home 18 / 44... -
Seite 20: Bedientätigkeiten
6. Erst wenn alle LEDs am Wechselrichter und an der Bat- terie nicht mehr leuchten, ist das System komplett ab- geschaltet. Dies kann ca. 30 Sekunden dauern. 7. Der Wechselrichter bleibt an, wenn eine der drei Ener- giequellen nicht abgeschaltet wird. 19 / 44 Bedienungsanleitung FENECON Home... -
Seite 21: Anlage Einschalten
Taste an der EMS-Box für ca. 5 Se- kunden gedrückt werden. 7. Dies ist nur relevant, wenn die AC-Versorgung der Bat- terie am Notstromabgang angeschlossen ist. 8. Wenn der LED-Balken zu blinken beginnt kann der Tas- ter losgelassen werden. Bedienungsanleitung FENECON Home 20 / 44... -
Seite 22: Fems-Online-Monitoring
"Login zum FEMS Online-Monitoring", im oberen rechten Bereich klicken, um sich mit den Login Daten anzumelden. Daraufhin erfolgt die Weiterleitung zum Monitoring. Monitoring Überblick Das FENECON Online-Monitoring besteht aus einer Live-Ansicht und einer historischen Ansicht, wie in der Online-Monitoring Übersicht zu sehen. 21 / 44... -
Seite 23: Online Monitoring Übersicht
FEMS-Online-Monitoring Monitoring Überblick Online Monitoring Übersicht Bedienungsanleitung FENECON Home 22 / 44... -
Seite 24: Als App Auf Smartphone/Tablet Hinzufügen
Als App auf Smartphone/Tablet hinzufügen Als App auf Smartphone/Tablet hinzufügen Als ersten Schritt muss man sich, wie oben beschrieben, mit dem Browser auf der FENECON Website einloggen, um Zugriff auf das Monitoring zu erlangen. In den nachfolgenden Kapiteln werden verschiedene Browser und Betriebssysteme gezeigt. -
Seite 25: Navigation Seitenmenü
Navigiert in die Übersicht aller FEMS. Ist dem Account nur ein FEMS zugeordnet, navigiert man in die Live-Übersicht des zugeordneten FEMS. Einstellungen Hier können abhängig von den Benutzerrechten verschie- dene FEMS spezifische Einstellungen getätigt werden. Bedienungsanleitung FENECON Home 24 / 44... -
Seite 26: Hauptfenster
Datum geändert werden. Gewählt werden kann zwischen Tag, Woche, Monat, Jahr und einem frei wählbaren anderem Zeitraum. Hat man einen Zeitraum gewählt kann man über die Pfeile nach vorne/hinten, um den gewählten Zeitraum, navigie- ren. 25 / 44 Bedienungsanleitung FENECON Home... -
Seite 27: Widgets Allgemein
Mit einem Klick auf das Flat Widget gelangt man zum Ad- vanced Widget. Widgets haben standardmäßig die Controller ID als Namen vergeben (z.B. ctrlChannelSingleThreshold0), es kann ein eigener Name (z.B. Fußbodenheizung) durch einen Ad- min/Fenecon Mitarbeiter vergeben werden. FEMS Monitoring Standard-Widgets 5.7.1 Energiemonitor Live Ansicht Der Energiemonitor visualisiert die Energieströme im... -
Seite 28: Autarkie
Live Ansicht: Flat Widget Zeigt den Eigenverbrauch des Systems in Prozent an. Live Ansicht: Advanced Widget Die Autarkie gibt an zu wie viel Prozent die aktuell ge- nutzte Leistung durch Erzeugung und Speicherentladung gedeckt wird. 27 / 44 Bedienungsanleitung FENECON Home... -
Seite 29: Speicher
System mehr als ein Speicher integriert ist) die einzelnen Speicher und ihre (gegebenenfalls mit Phasenbelastung) Leistungswerte angezeigt. Historische Ansicht: Flat Widget Falls die kumulierten Werte auf dem System freigeschaltet sind, zeigt das Widget die Be- sowie Entladung über den ausgewählten Zeitraum. Bedienungsanleitung FENECON Home 28 / 44... -
Seite 30: Notstrom
Batterieauslastung überschritten wurde, so kann es ebenfalls zur Abschaltung des Wechsel- richters kommen. Siehe Abbildung 9: Maximale Entladeleistung je nach Konfiguration Hinweis: Auf Grund Wandlungsverluste ist die maximale Entladeleistung der Batterie im Notstrombe- trieb etwas unter der Nennleistung aus der Tabelle. 29 / 44 Bedienungsanleitung FENECON Home... - Seite 31 Notstrombetrieb um. Das rote X signalisiert den aktiven Notstrombetrieb des Systems. Im Notstrombetrieb kann der Verbrauch ausschließlich aus der Batterie und PV versorgt werden. Die Batterie kann im Notstrombetrieb über die PV wieder aufgeladen werden. Bedienungsanleitung FENECON Home 30 / 44...
-
Seite 32: Netz
Historische Ansicht: Advanced Widget Phasengenau Über den Button links oben kann man zusätzlich die Pha- senwerte einblenden und ein Gesamtdiagramm generie- ren lassen. 5.7.7 Erzeugung Live Ansicht: Flat Widget Das Widget zeigt den Leistungswert des Produktionszäh- lers. 31 / 44 Bedienungsanleitung FENECON Home... -
Seite 33: Verbrauch
Das Widget zeigt den aktuellen Verbrauch des Systems an. Sind weitere Verbraucher (z.B. eine Ladesäule) implemen- tiert, werden diese bei aktivem Verbrauch zusätzlich ange- zeigt. Die Notstromverbraucher werden nur angezeigt, wenn der Notstrom am System aktiviert wurde. Bedienungsanleitung FENECON Home 32 / 44... -
Seite 34: Fems-App Netzdienliche Beladung
Sie nutzt Prognosen der lokalen Stromerzeugung und des Stromverbrauchs, um das Beladeverhalten im Verlauf des Tages zu optimieren. Hierdurch wird eine flachere Einspeisekurve erzielt und Leistungsverluste durch die PV-Abregelung möglichst vermieden. Diese FEMS-App ist auf Ihrem FEMS standardmäßig aktiviert. 33 / 44 Bedienungsanleitung FENECON Home... - Seite 35 Beladung und die maximal erlaubten Netzeinspeisung an- gezeigt. Hier kann der Modus zwischen „MANUELL“; „AUTOMA- TISCH“ und „AUS“ verändert werden. Im manuellen Modus kann der Endzeitpunk selbstständig eingestellt werden. Die Batterie wird bis zu dieser Uhrzeit beladen. Bedienungsanleitung FENECON Home 34 / 44...
-
Seite 36: Maßnahmen Bei Längerem Stillstand Der Anlage
Maßnahmen bei längerem Stillstand der Anlage Wenn die Batterie über mehrere Wochen oder Monate nicht geladen werden kann (z. B. im Winter, wenn Schnee auf dem Dach liegt, macht es Sinn die Batterie abzuschalten. 35 / 44 Bedienungsanleitung FENECON Home... - Seite 37 Wenn die Batterie einen SOC von ca. 50% hat, kann diese über die DC-Sicherung an der Vorderseite ausgeschaltet werden. Eine aktive Beladung aus dem Netz auf einen Ladestand von 50% ist vom Netzbetreiber nicht zugelas- sen, sondern muss aus der PV-Anlage erfolgen. Bedienungsanleitung FENECON Home 36 / 44...
-
Seite 38: Störungsbeseitigung
Fehler erhalten Sie, wenn Sie auf das Ausrufe- zeichen in der rechten oberen Ecke klicken. Über die Scroll-Leiste kann der Ursprung der Warnung oder des Fehlers genauer untersucht werden. In diesem Beispiel liegt der Fehler bei dem eingesetzten Controller. 37 / 44 Bedienungsanleitung FENECON Home... -
Seite 39: Home - Wechselrichter
Wenn das FEMS offline ist, folgen Sie den Schritten, die unter der Meldung angezeigt werden. Home - Wechselrichter 6.2.1 Störungsanzeige Störungen werden am Home-Wechselrichter über die LED-Anzeige [FAULT] wie folgt angezeigt: Störungsanzeige am Home - Wechselrichter Bedienungsanleitung FENECON Home 38 / 44... -
Seite 40: Störungsbehebung
Störungsbeseitigung Home - Wechselrichter Abbildung 11: LED-Statusanzeigen – Wechselrichter 6.2.2 Störungsbehebung Bei Störungen am Home-Wechselrichter muss der FENECON-Service kontaktiert werden (⇒ Kapitel Stö- rungsbeseitigung, Abschnitt FENECON-Service). 39 / 44 Bedienungsanleitung FENECON Home... -
Seite 41: Home-Batterieturm
● ● ● Kontaktfehler ● ● ● ● Isolationsfehler ● ● ● ● BMS-Fehler ● ● ● ● ● ● Blau permanent an ■ Blau blinkend ★ Blau schnell blinkend ● Rot permanent an Bedienungsanleitung FENECON Home 40 / 44... -
Seite 42: Störungsbehebung Nicht Möglich
6.3.2 Störungsbehebung nicht möglich Wenn Störungen nicht behoben werden können oder bei Störungen, die nicht in der Störungsliste er- fasst sind, muss der FENECON-Service kontaktiert werden. Siehe Kapitel 6.4. FENECON-Service Bei Störungen der Anlage ist der FENECON-Service zu kontaktieren: Telefon:... -
Seite 43: Technische Wartung
Technische Wartung Prüfungen und Inspektionen An der Anlage müssen keine regelmäßigen Prüfungen und Inspektionen durchgeführt werden. Wartungsarbeiten An der Anlage müssen keine regelmäßigen Wartungsarbeiten durchgeführt werden. Reparaturen Bei defekten Komponenten muss der FENECON-Service kontaktiert werden. Bedienungsanleitung FENECON Home 42 / 44... -
Seite 44: Endgültige Außerbetriebnahme/Entsorgung
− Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen Elektroschrott, Elektronikkomponenten unterliegen der Sondermüllbehandlung und dürfen nur von zu- gelassenen Fachbetrieben entsorgt werden. Home-Batteriemodule Spezielle Hinweise zur Entsorgung der Home-Batteriemodule sind über den Kontakt zum Installateur einzuholen. 43 / 44 Bedienungsanleitung FENECON Home... -
Seite 45: Verzeichnisse
Tabelle 9: Bedienelemente am Home-Wechselrichter ..............15 Tabelle 10: Bedienelemente am Home-Wechselrichter ..............16 Tabelle 11: Bedienelemente und Anzeigen an der Home-EMS-Box ..........17 Tabelle 12: Bedienelemente und Anzeigen an der Home-BMS-Box ..........18 Bedienungsanleitung FENECON Home 44 / 44... - Seite 46 FENECON GmbH Telefon +49 991 648 800 00 Brunnwiesenstr. 4 +49 991 648 800 09 94469 Deggendorf www.fenecon.de Germany E-Mail info@fenecon.de © FENECON GmbH 2023/01 - Druckfehler und technische Änderungen vorbehalten.
