FEMS Erweiterungen
8.2
Anschluss eines Heizstabes mit maximal 6 kW
8.2
Anschluss eines Heizstabes mit maximal 6 kW
Die Einbindung eines elektrischen Heizstabes ist die einfachste und günstigste Form der Sektoren-
kopplung von Elektrizität und Wärme - oft auch "Power-to-Heat"-Anwendung genannt.
Wenn die Kapazität des elektrischen Speichers ausgeschöpft ist, muss selbst erzeugte Energie mit
geringer Vergütung in das öffentliche Netz eingespeist werden. In diesen Fällen ist es häufig sinn-
voll, den überschüssigen Strom für die Warmwasserbereitung zu verwenden (z. B. für Warmwasser-
Pufferspeicher, Pool-Heizung, usw.). So können andere Energiequellen (z. B. Holz oder Öl) einge-
spart werden.
80 / 104

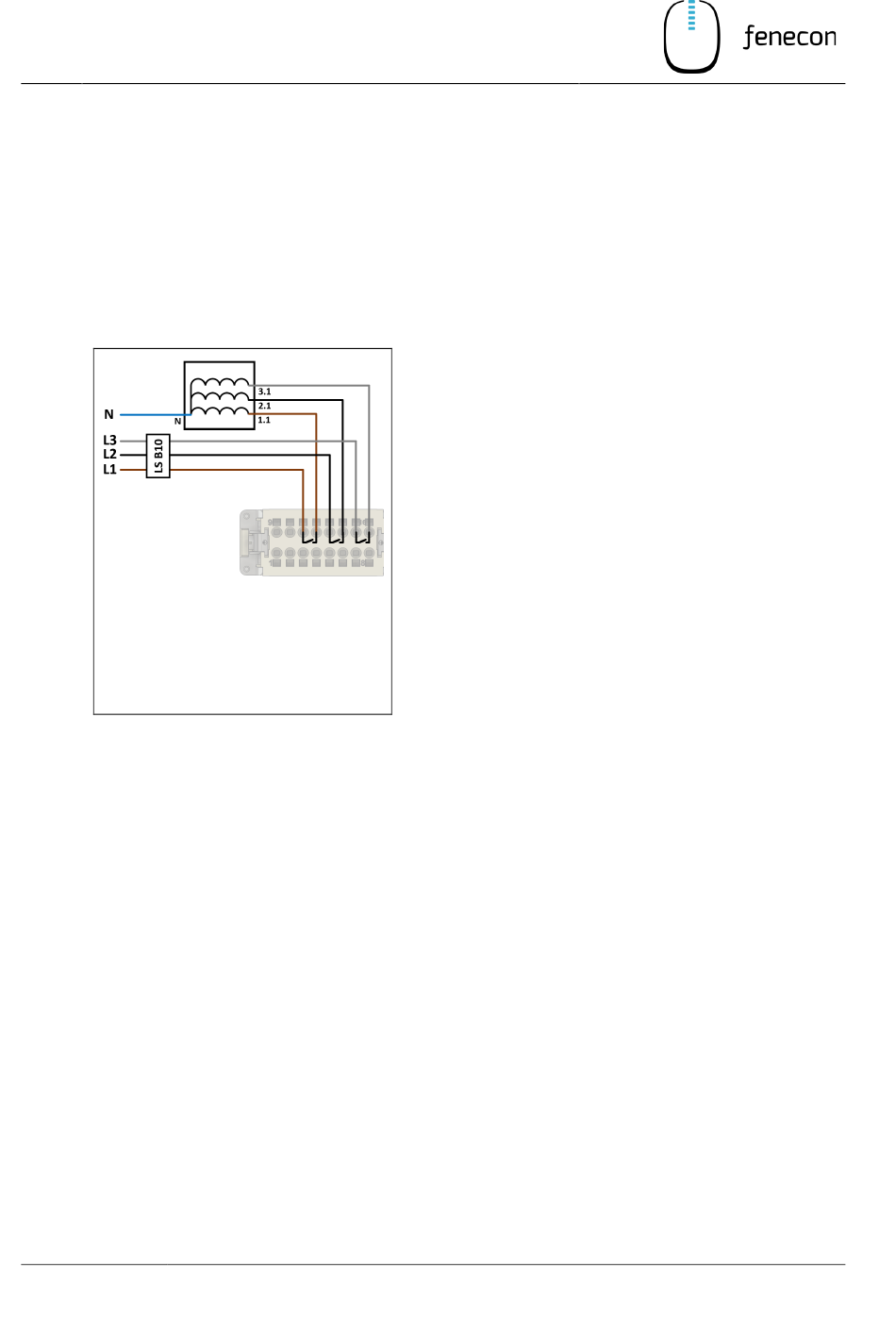

1. Damit jede Phase des Heizstabes separat angesteuert
werden kann, muss jede Phase einzeln an einem
Relais angeschlossen werden.
2. Hierfür die Phase 1 (braun) auf Pin 11 anschließen.
Von Pin 12 weiter zum Heizstab. Für die Phase 2
(schwarz) und Phase 3 (grau) werden Pin 13/14 und
15/16 verwendet.
3. Die Relais mit dem Heizstab müssen mit einem LS B10
vorgesichert werden.
4. Es wird ein Kabel (5G1,5) von der Unterverteilung
zum Harting-Stecker und ein Kabel (5G1,5) vom
Harting-Stecker zum Heizstab empfohlen.
5. Für genaue Infos zum Anschließen der Wärmepumpe
halten Sie sich an die Installationsanleitung des
Herstellers.
Montage- und Serviceanleitung FENECON Home
