7.2.2

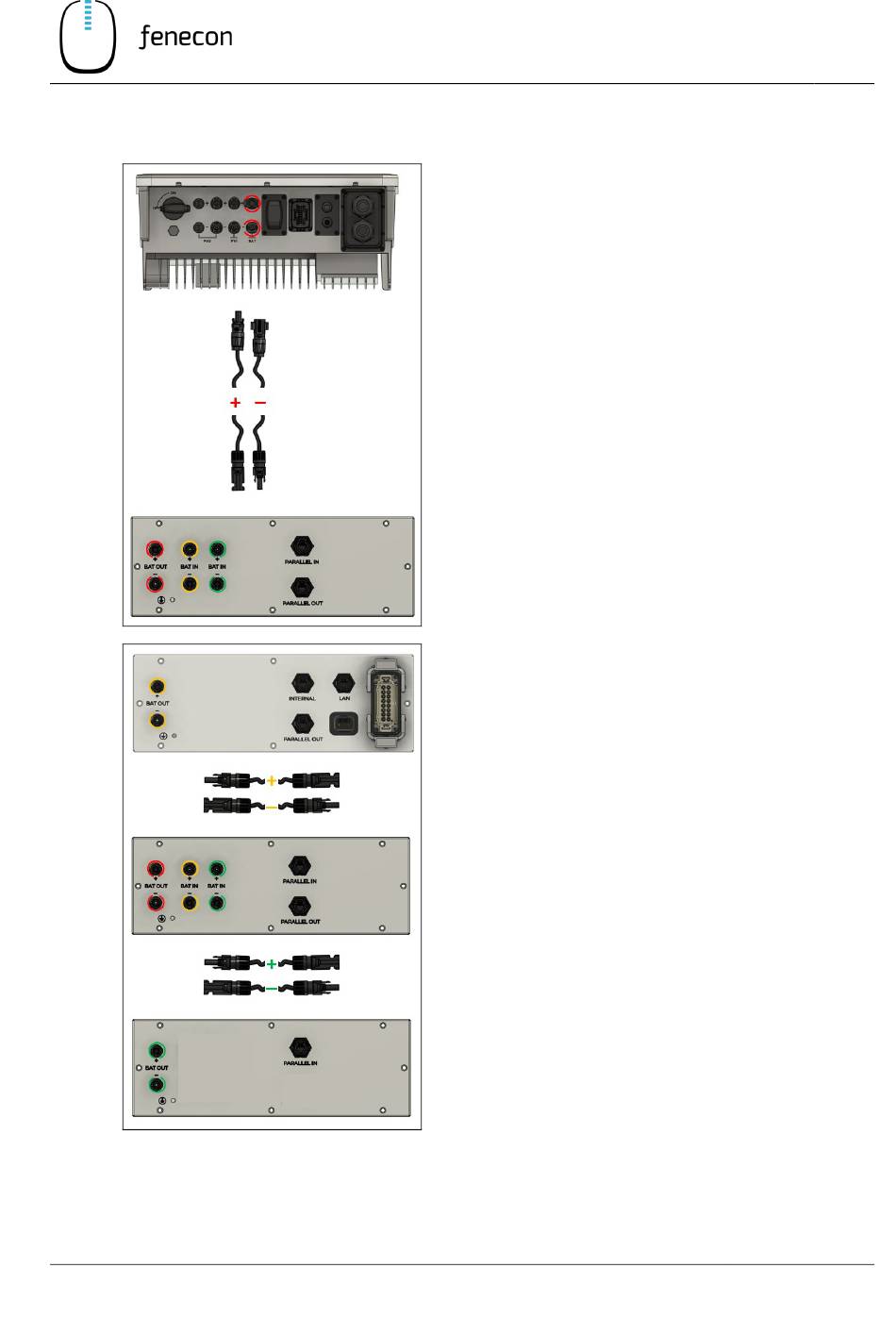

DC-Kabel zwischen drei Batterietürmen und dem Wechselrichter
Montage- und Serviceanleitung FENECON Home
Parallelschaltung mehrerer Batterietürme
Elektrische Installation weiterer Batterietürme
1. Das beiliegende 1,5m DC-Kabel für die Verbindung
von Batterieturm und Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht,
kann ein handelsübliches PV-Kabel mit mindestens
6mm² verwendet werden. Für die Stecker werden ein
Satz MC4-Stecker auf der Batterieseite und ein Satz
Phoenix
Contact
Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der
Home Parallel-Box und dem Wechselrichter (BAT)
verbinden. (rot)
4. Jeweils Plus (+) auf Plus (+) und Minus (–) auf Minus
(–) Stecken.
5. Die drei Batterietürme werden untereinander mit
den in der Parallel-Box und der Extension-Box
beiliegenden Kabelsätzen verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT
OUT) und an der zweiten Batterie (BAT IN) (gelb)
anstecken.
7. Und die beiden anderen Kabel an der dritten Batterie
(BAT OUT) und an der zweiten Batterie (BAT IN)
(grün) anstecken.
Sunclix
Stecker
auf
7
7.2
der
73 / 104
