DEFEKTE GASFLASCHEN KÖNNEN EXPLODIEREN: Benutzen Sie nur Gasflaschen mit dem für
den Schweißprozess geeigneten Gas und ordnungsgemäß arbeitenden Druckreglern, die für dieses
Gas ausgelegt sind. Lagern Sie Gasflaschen aufrecht und gegen Umfallen gesichert. Bewegen Sie
keine Gasflasche ohne ihre Sicherheitskappe. Berühren Sie niemals eine Gasflasche mit Elektrode,
Elektrodenhalter, Massekabel oder einem anderen Strom führenden Teil. Gasflaschen dürfen nicht
an Plätzen aufgestellt werden, an denen sie beschädigt werden können, inklusive Schweißspritzern
und Wärmequellen.
WÄHREND DES SCHWEISSENS AUFTRETENDE GERÄUSCHE KÖNNEN SCHÄDLICH SEIN:
Schweißlichtbögen können einen hohen Geräuschpegel von 85 dB für einen 8-Stunden-Tag
verursachen. Schweißer, die mit Schweißgeräten arbeiten, müssen geeigneten Gehörschutz tragen
/Anhang 2 Erlass des Sekretärs für Arbeit und Gesellschaftspolitik vom 17.06.1998 – Dz.U. Nr. 79
Pos. 513/. Gemäß dem Erlass des Sekretärs für Gesundheit und Soziales Wohlergehen vom
09.07.1996 /Dz.U. Nr. 68 Pos. 194/ sind Arbeitgeber dazu verpflichtet, gesundheitsschädliche
Faktoren zu prüfen und Messungen durchzuführen.
BEWEGLICHE TEILE SIND GEFÄHRLICH: In diesem Gerät befinden sich bewegliche mechanische
Teile, die ernsthafte Verletzungen verursachen können. Halten Sie während des Maschinenstarts,
während des Betriebs und bei der Wartung des Geräts Ihre Hände, Körper und Kleidung fern von
diesen Teilen.
GERÄTEGEWICHT ÜBER 30 kg: Seien Sie vorsichtig, wenn Sie das Gerät bewegen, und lassen Sie
sich von jemandem. Heben kann gesundheitsgefährdend sein.

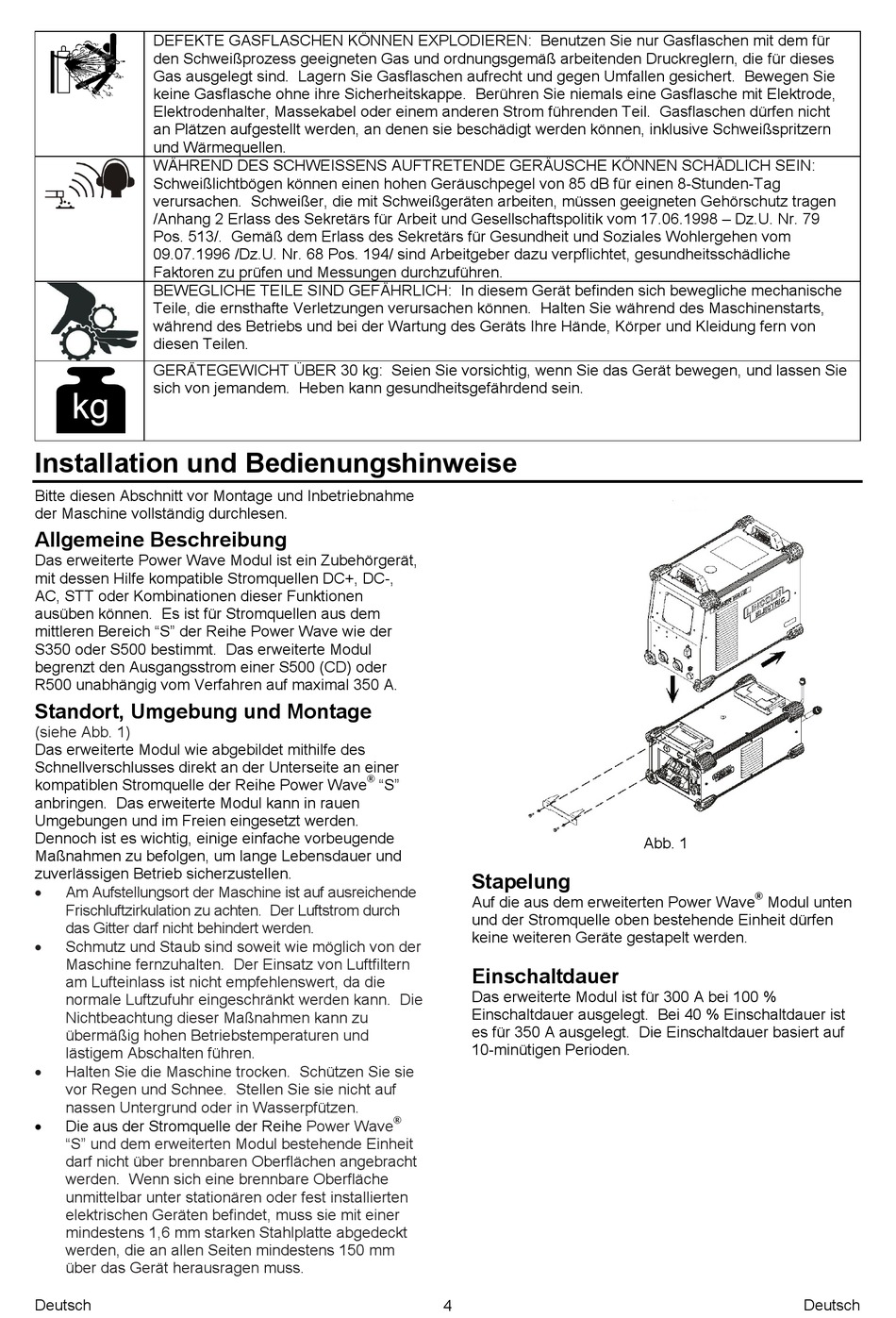

Installation und Bedienungshinweise
Bitte diesen Abschnitt vor Montage und Inbetriebnahme
der Maschine vollständig durchlesen.
Allgemeine Beschreibung
Das erweiterte Power Wave Modul ist ein Zubehörgerät,
mit dessen Hilfe kompatible Stromquellen DC+, DC-,
AC, STT oder Kombinationen dieser Funktionen
ausüben können. Es ist für Stromquellen aus dem
mittleren Bereich "S" der Reihe Power Wave wie der
S350 oder S500 bestimmt. Das erweiterte Modul
begrenzt den Ausgangsstrom einer S500 (CD) oder
R500 unabhängig vom Verfahren auf maximal 350 A.
Standort, Umgebung und Montage
(siehe Abb. 1)
Das erweiterte Modul wie abgebildet mithilfe des
Schnellverschlusses direkt an der Unterseite an einer
kompatiblen Stromquelle der Reihe Power Wave
anbringen. Das erweiterte Modul kann in rauen
Umgebungen und im Freien eingesetzt werden.
Dennoch ist es wichtig, einige einfache vorbeugende
Maßnahmen zu befolgen, um lange Lebensdauer und
zuverlässigen Betrieb sicherzustellen.
Am Aufstellungsort der Maschine ist auf ausreichende
Frischluftzirkulation zu achten. Der Luftstrom durch
das Gitter darf nicht behindert werden.
Schmutz und Staub sind soweit wie möglich von der
Maschine fernzuhalten. Der Einsatz von Luftfiltern
am Lufteinlass ist nicht empfehlenswert, da die
normale Luftzufuhr eingeschränkt werden kann. Die
Nichtbeachtung dieser Maßnahmen kann zu
übermäßig hohen Betriebstemperaturen und
lästigem Abschalten führen.
Halten Sie die Maschine trocken. Schützen Sie sie
vor Regen und Schnee. Stellen Sie sie nicht auf
nassen Untergrund oder in Wasserpfützen.
Die aus der Stromquelle der Reihe
"S" und dem erweiterten Modul bestehende Einheit
darf nicht über brennbaren Oberflächen angebracht
werden. Wenn sich eine brennbare Oberfläche
unmittelbar unter stationären oder fest installierten
elektrischen Geräten befindet, muss sie mit einer
mindestens 1,6 mm starken Stahlplatte abgedeckt
werden, die an allen Seiten mindestens 150 mm
über das Gerät herausragen muss.
Deutsch
®
"S"
Stapelung
Auf die aus dem erweiterten Power Wave
und der Stromquelle oben bestehende Einheit dürfen
keine weiteren Geräte gestapelt werden.
Einschaltdauer
Das erweiterte Modul ist für 300 A bei 100 %
Einschaltdauer ausgelegt. Bei 40 % Einschaltdauer ist
es für 350 A ausgelegt. Die Einschaltdauer basiert auf
10-minütigen Perioden.
®
Power Wave
4
Abb. 1
®
Modul unten
Deutsch
