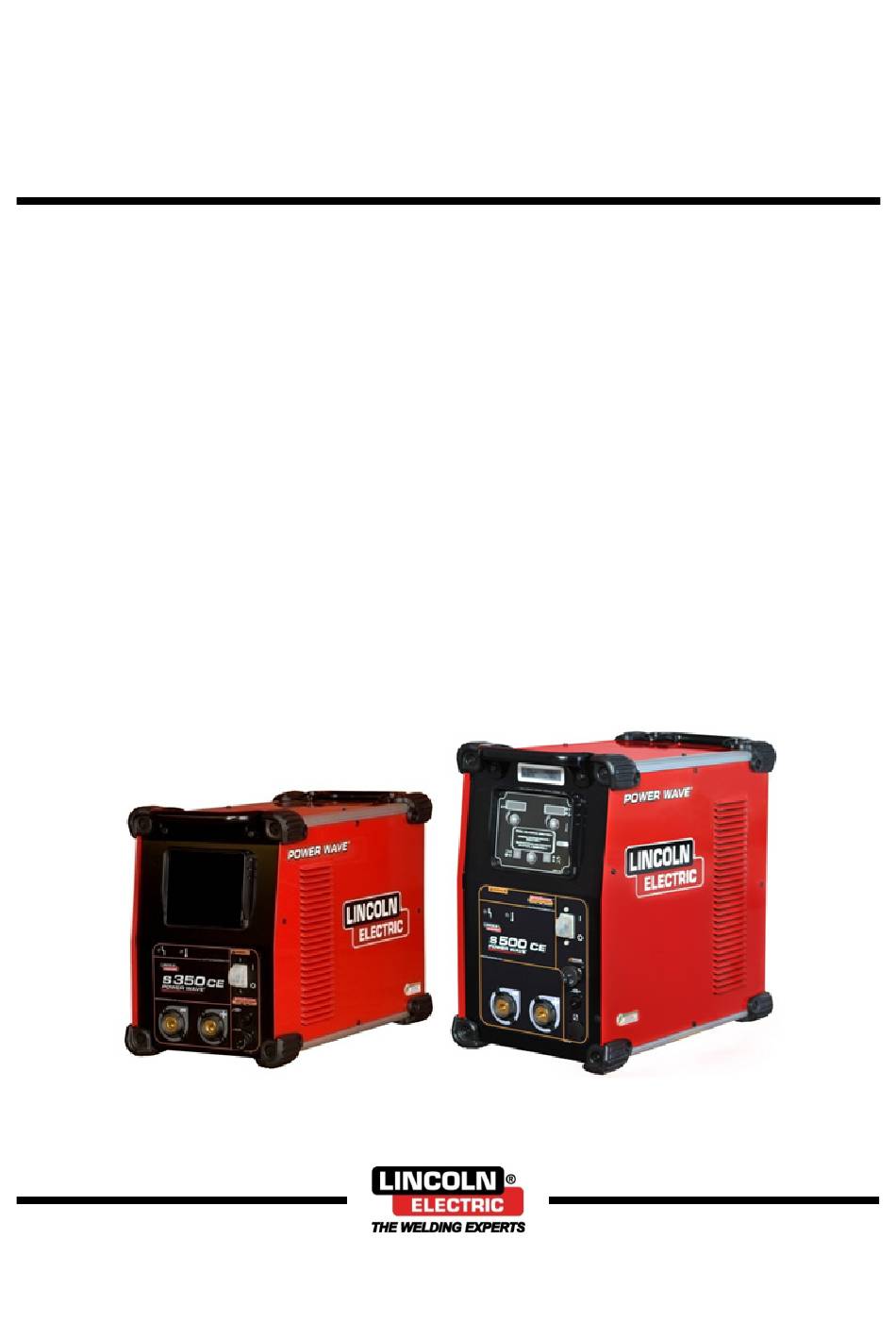

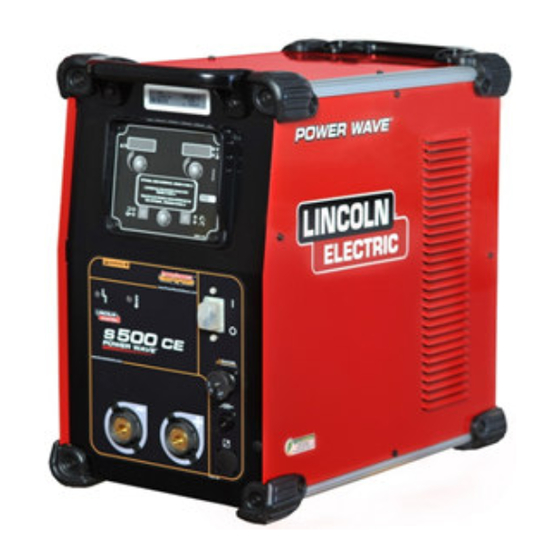

- Seite 1 IM2034 11/2016 REV02 ® POWER WAVE S350 CE & S500 CE BEDIENUNGSANLEITUNG GERMAN THE LINCOLN ELECTRIC COMPANY 22801 St. Clair Ave., Cleveland Ohio 44117-1199 USA www.lincolnelectric.eu...
- Seite 2 Lincoln Electric Europe S.L. Adresse: c/o Balmes, 89 - 8 08008 Barcelona SPAIN Hiermit erklären wir, dass das Power Wave S350 CE, inklusive Optionen und Zubehör, Schweißgerät: Power Wave S500 CE, inklusive Optionen und Zubehör, STT Module Vertriebscode: K2823, Code kann auch Präfixe und Suffixe enthalten K3168, Code kann auch Präfixe und Suffixe enthalten...
- Seite 3 12/05 VIELEN DANK! Dass Sie sich für ein QUALITÄTSPRODUKT von Lincoln Electric entschieden haben. Bitte überprüfen Sie die Verpackung und den Inhalt auf Beschädigungen. Transportschäden müssen sofort dem Händler gemeldet werden. Damit Sie Ihre Gerätedaten im Bedarfsfall schnell zur Hand haben, tragen Sie diese in die untenstehende Tabelle ein.
- Seite 4 Sicherheit 02/05 ACHTUNG Diese Anlage darf nur von ausgebildetem Fachpersonal genutzt, gewartet und repariert werden. Schließen Sie dieses Gerät nicht an, arbeiten Sie nicht damit oder reparieren Sie es nicht, bevor Sie diese Betriebsanleitung gelesen und verstanden haben. Bei Nichtbeachtung der Hinweise kann es zu gefährlichen Verletzungen bis hin zum Tod oder zu Beschädigungen am Gerät kommen.
- Seite 5 GESCHWEISSTE MATERIALIEN KÖNNEN VERBRENNUNGEN VERURSACHEN: Schweißen verursacht hohe Temperaturen. Heiße Materialien können somit ernsthafte Verbrennungen verursachen. Benutzen Sie Handschuhe und Zangen, wenn Sie geschweißte Materialien berühren oder bewegen. DEFEKTE GASFLASCHEN KÖNNEN EXPLODIEREN: Benutzen Sie nur Gasflaschen mit dem für den Schweißprozess geeigneten Gas und ordnungsgemäßen Druckreglern, die für dieses Gas ausgelegt sind.
- Seite 6 Beispiel: 60% Einschaltdauer WARNUNG ® Der EIN/AUS-Schalter der POWER WAVE S350 / S500 CE ist nicht als Wartungsschalter für diese Ausrüstung gedacht. Austausch des Stromkabels Wenn die Anschlussleitung beschädigt ist oder 6 Minuten Schweißen. 4 Minuten Unterbrechung. ausgetauscht werden muss befindet sich im Zugangspanel unter der Drahtspule ein Anschlussblock für das Stromkabel.
- Seite 7 Betrachtungen zur Spannungsabtastung für Wenn negative Elektrodenpolarität erforderlich ist, z. Systeme mit mehreren Lichtbogen B. bei Innershield-Anwendungen, kehren Sie die Besondere Vorsicht ist erforderlich, wenn gleichzeitig Ausgangsanschlüsse an der Stromquelle um mehrere Lichtbögen an einem einzigen Werkstück (Elektrodenkabel an negativem (-) Bolzen und schweißen.
- Seite 8 Tabelle 1. LEGENDE #1 – Stromquelle 1 SENSE #1 – Sensorleitung zur Stromquelle 1 #2 – Stromquelle 2 SENSE #2 – Sensorleitung zur Stromquelle 2 WORK #1 – Massekabel zur Stromquelle 1 ; ARC #1 – Schweißbrenner der Stromquelle 1 WORK #2 –...
- Seite 9 Bereich gewöhnlicher Verfahren und ist für die meisten Anforderungen geeignet. Wenn ein spezieller Schweißmodus gewünscht wird, wenden Sie sich an den 3. Temperatur-LED - zeigt eine Störung durch örtlichen Vertriebspartner von Lincoln Electric. Alle Überhitzung an. Anpassungen erfolgen in der Benutzeroberfläche. 4. EIN/AUS-SCHALTER Aufgrund verschiedener Konfigurationsoptionen verfügt...
- Seite 10 Anpassung von Spannung und Strom entsprechend den Der TIG-Modus bietet bei Verwendung eines optionalen ® Einstellungen in der Power Wave S350 / S500 CE. Bei Fuß-Fernreglers (K870) eine kontinuierliche Steuerung nicht-synergetischen Modi verhält sich die Steuerung der von 5 bis 350A. ®...
- Seite 11 Wartung WARNUNG Für die Ausführung von Reparaturen, Änderungen oder Wartungsleistungen wenden Sie sich bitte an den nächsten Technischen Fach händler oder Lincoln Electric. Unsachgemäß durchgeführte Reparaturen und Änderungen durch nicht qualifiziertes Personal führen zum Erlöschen der Garantie. Festgestellte Schäden müssen sofort gemeldet und repariert werden.
- Seite 12 Beeinflussungen zu vermeiden. Halten Sie sich stets genau an die in dieser Bedienungsanleitung genannten Einsatzvorschriften. Falls dennoch elektromagnetische Störungen auftreten, müssen geeignete Gegenmaßnahmen getroffen werden. Kontaktieren Sie gegebenenfalls den Kundendienst der Lincoln Electric. Technische Änderungen der Anlage sind nur nach schriftlicher Genehmigung des Herstellers zulässig.
- Seite 13 Technische Daten ® POWER WAVE S350CE STROMQUELLE – EINGANGSSPANNUNG UND STROM Einschaltd Eingangs- Leistungsfaktor Modell Eingangsspannung Leerlaufleistung auer Stromstärke bei Nennlast 35/20/17/14 230/380-415/460/575 300 W Max. K2823-2 0,95 50/60 Hz (Gebläse ein) 100% 28/16/14/11 NENNLEISTUNG GMAW SMAW (STICK) GTAW (TIG)-DC Eingangsspannung/ Phase/Frequenz 100%...
- Seite 14 ® POWER WAVE S500CE STROMQUELLE – EINGANGSSPANNUNG UND STROM Einschaltd Eingangs- Leistungsfaktor Modell Eingangsspannung Leerlaufleistung auer Stromstärke bei Nennlast 67/41/34/27 230/380-415/460/575 300 W Max. K3168-1 0,95 50/60 Hz (Gebläse ein) 100% 50/30/25/20 NENNLEISTUNG GMAW SMAW (STICK) GTAW (TIG)-DC Eingangsspannung/ Phase/Frequenz 100% 100% 100%...
- Seite 15 WEEE 07/06 Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Waste Electrical and Electronic Equipment, WEEE) und deren Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
