Kit CSF48
Anschluss der Saugleitung bei Ausführung mit Membranpumpe
1. Schrauben Sie die Überwurfmutter (Pos. 3) ab.
2. Schrauben Sie die Schlauchdurchführung (Pos. 4) an der Seitenwand ab.
3. Klemmen Sie die Schlauchdurchführung wie abgebildet in die Befestigungsklemme (Pos. 2) ein.
4. Schrauben Sie den Schlauch von oben fest.
5. Bringen Sie das mitgelieferte Schlauchanschlussstück an der Saugleitung an und schrauben Sie sie
von unten an die Schlauchdurchführung.
6. Setzen Sie die mitgelieferten Blindstopfen ein.

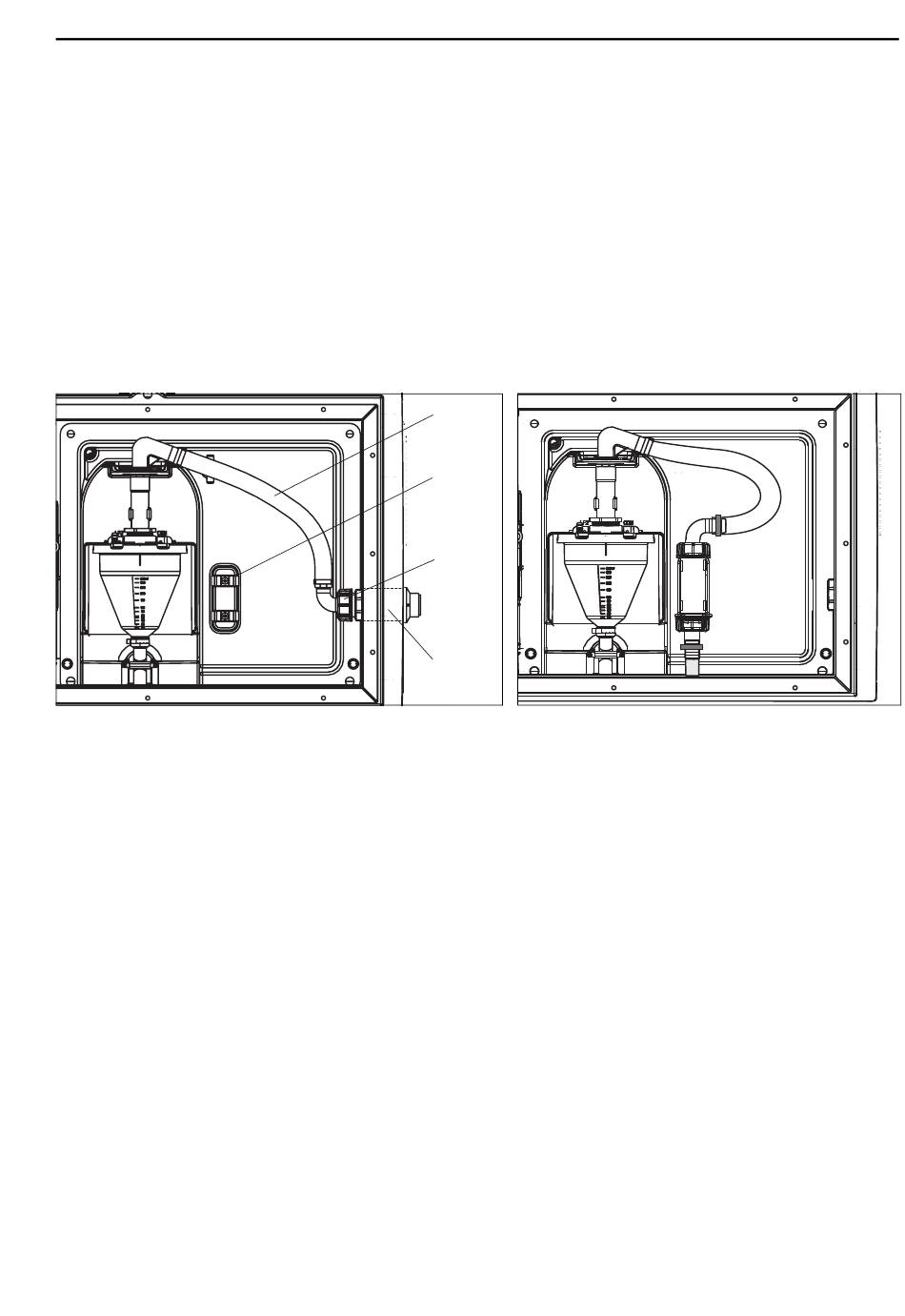

Abb. 12: Membranpumpe mit seitlichem Anschluss der Sauglei-
tung
1 Schlauch
2 Befestigungsklemme für Schlauchdurchführung
3 Überwurfmutter
4 Schlauchdurchführung
Endress+Hauser
1
2
3
4
a0013707
Abb. 13: Saugleitung von unten angeschlossen
Montage
a0013708
