Montage
2.2
Einbau der Durchflussarmatur

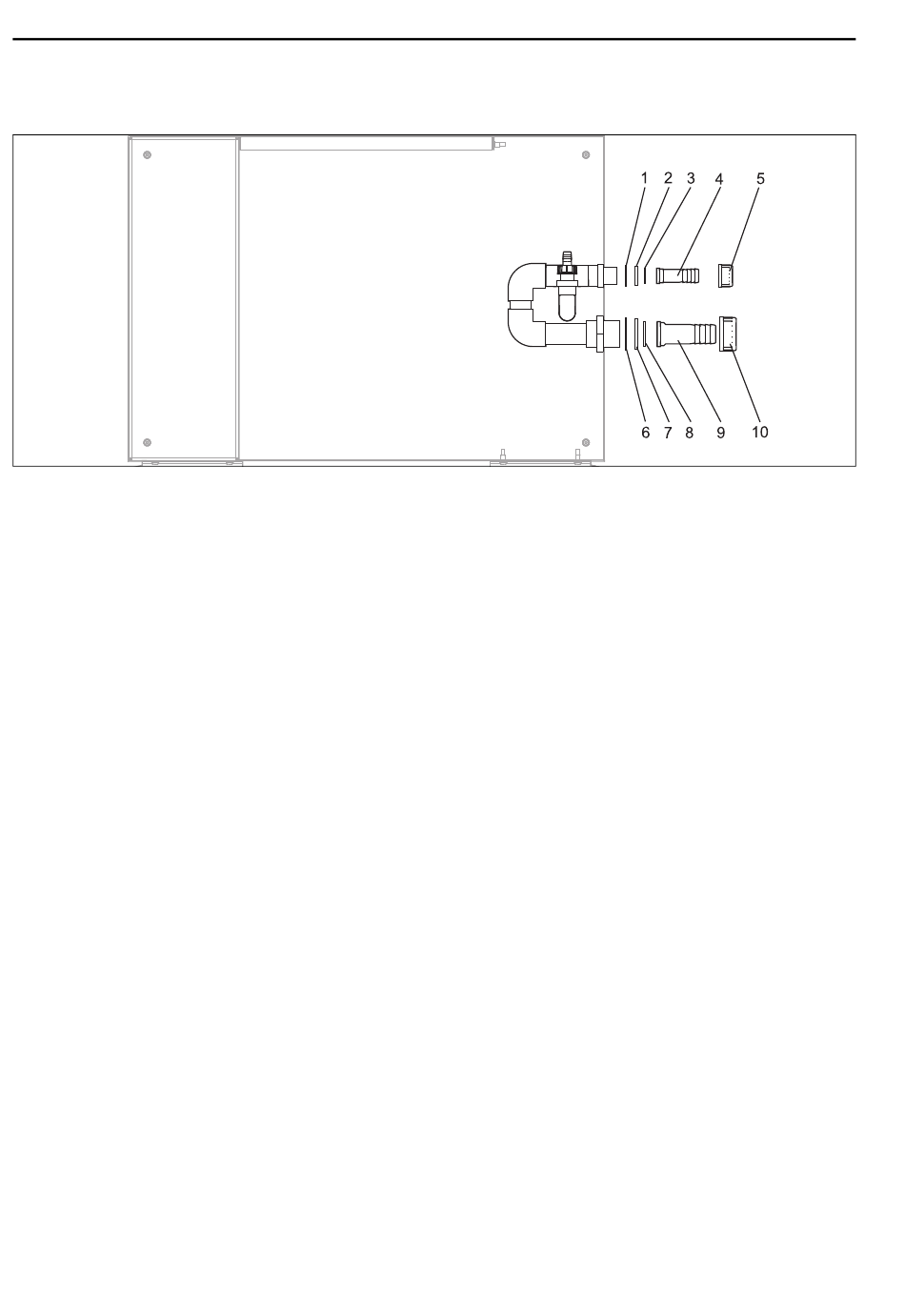

Abb. 6: Aufbau Durchflussarmatur
1
Flachdichtung 3/4"
2
Kontermutter 3/4"
3
Dichtung
4
Schlauchtülle 3/4"
5
Überwurfmutter 3/4"
Befestigen Sie den Schlauch 10x3mm am Anschluss für die Probenahme.
Heben Sie anschließend den Probenehmer wieder auf den Sockel und schrauben Sie von unten den
Sockel am Probenehmer fest.
6
6
Flachdichtung 1 1/4"
7
Kontermutter 1 1/4"
8
Dichtung
9
Schlauchtülle 1 1/4"
10 Überwurfmutter 1 1/4"
Kit CSF48
a0016280
