Montage
Anschluss der Saugleitung bei Ausführung mit Schlauchpumpe
1.
Schrauben Sie die Überwurfmutter (Pos. 3) sowie die Schlauchdurchführung (Pos. 4) an der Sei-
tenwand ab.
2.
Schrauben Sie die kleine Überwurfmutter (Pos. 1) ab und entfernen Sie den Schlauch.
3.
Bringen Sie die Saugleitung von unten wie abgebildet an.
4.
Setzen Sie die mitgelieferten Blindstopfen ein.

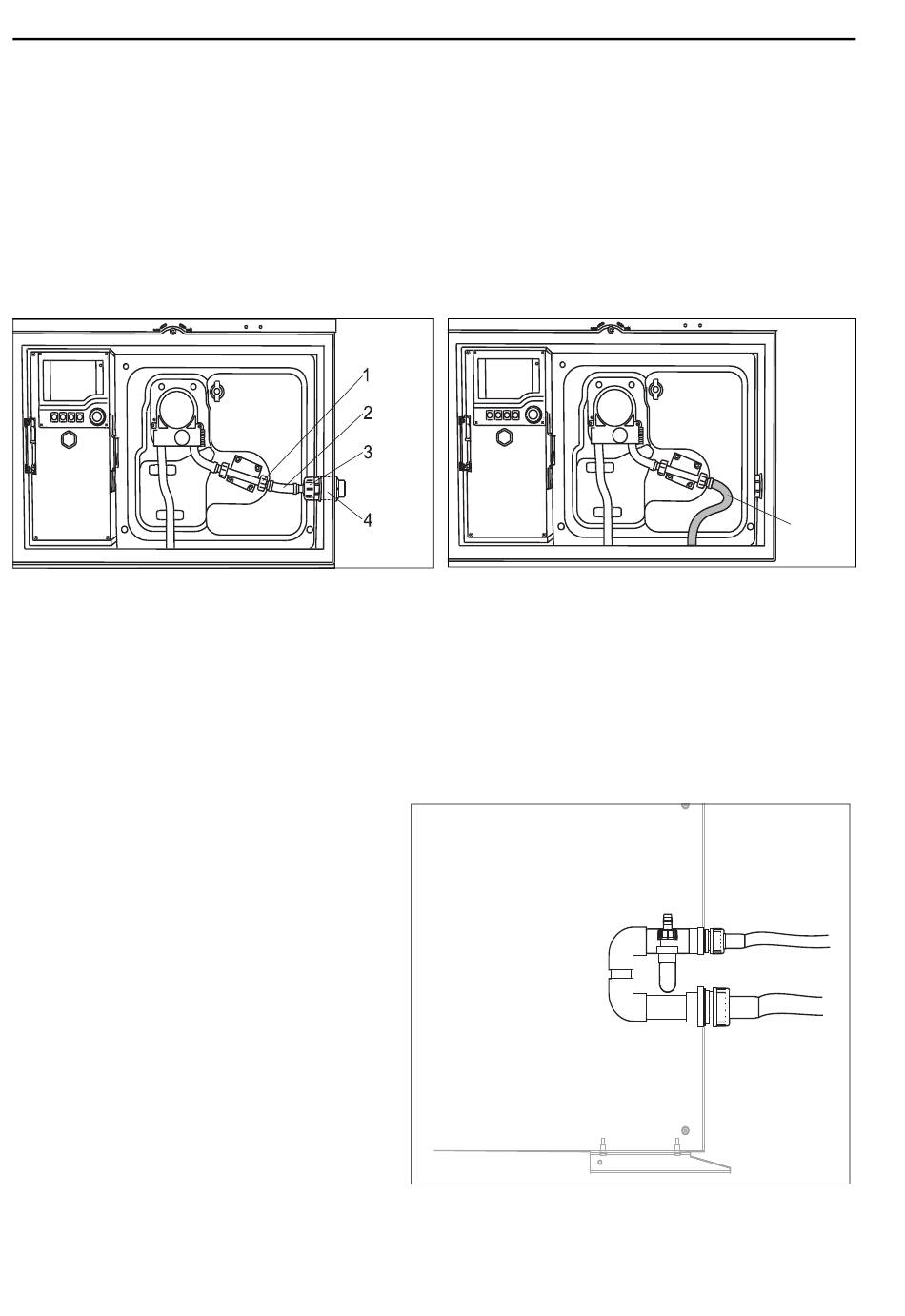

Abb. 14: Schlauchpumpe mit seitlichem Anschluss der Saug-
leitung
1
Überwurfmutter klein
2
Schlauch
3
Überwurfmutter
4
Schlauchdurchführung
Befestigen Sie die mitgelieferten Schläuche an
den außenliegenden Schlauchtüllen am Sockel.
10
a0013705
Abb. 15: Saugleitung von unten angeschlossen
1
Saugleitung
Abb. 16: Durchflussarmatur montiert
Kit CSF48
1
a0013706
a0016282
