Montage
Beim Anschluss der Saugleitung von unten wird die Saugleitung hinter der Rückwand des Probenraums
nach oben geführt. Entfernen Sie vorher die Rückwand des Dosierraums und des Probenraums wie im
Kap. Verdrahtung beschrieben.
1. Entfernen Sie den Verschlussstopfen von der Schlauchdurchführung hinten am Geräteboden.
2. Führen Sie die Saugleitung wie abgebildet nach oben und durch die Öffnung nach vorne.
1
2

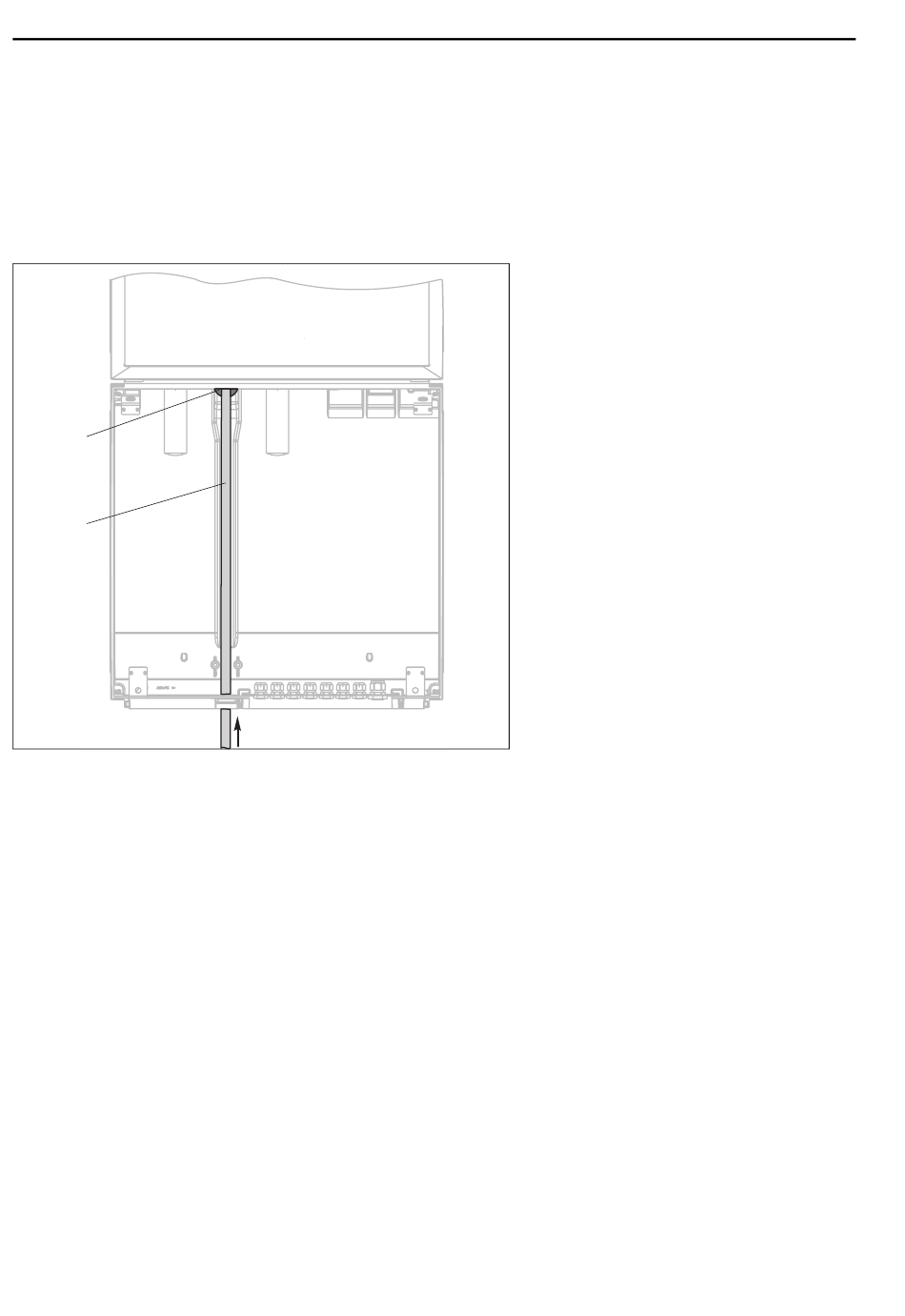

Abb. 11: Probenzulauf von unten
8
1 Durchführung für die Saugleitung
2 Saugleitung
a0013704
