18
3.3
Funktionswahltaster Betriebsarten
Mit dem Drucktaster [1] erfolgt die Auswahl zwischen den Betriebsarten 2-Takt-,
4-Takt-Funktion, 4-Takt-Funktion mit Absenken, Punkten und Intervall. Die
Einstellung erfolgt immer durch Drücken des Tasters, wobei die Anzeige-LED die
gewählte Betriebsart durch Leuchten anzeigt.
3.3.1 2-Takt-Funktion
Das 2-Takt-Schweißen empfiehlt sich für schnelles, kontrolliertes Heften und ma-
nuelles Punkten.
Ablauf der 2-Takt-Funktion:
1. Takt - Brennertaster drücken
Magnetventil für das Schutzgas wird geöffnet
Schweißspannung liegt an
Drahtvorschub läuft mit reduzierter Geschwindigkeit an
(Einschleichautomatik)
Lichtbogen wird gezündet
Der Schweißstrom fließt mit dem eingestellten Hotstart-Wert P03
Vorschub schaltet auf die eingestellte Drahtvorschubgeschwindigkeit um
Nach Ablauf der Hotstart-Zeit P04 wird der Schweißstrom vom Hotstart-
Wert P03 auf den für das Schweißen eingestellten Wert geändert
2. Takt - Brennertaster loslassen
Drahtvorschub stoppt
Schweißstrom wird nach Ablauf der Freibrandzeit P08 abgeschaltet
Schutzgas wird nach Ablauf der Gasnachströmzeit P09 abgeschaltet
Anlage steht für erneuten Schweißvorgang zur Verfügung.
I

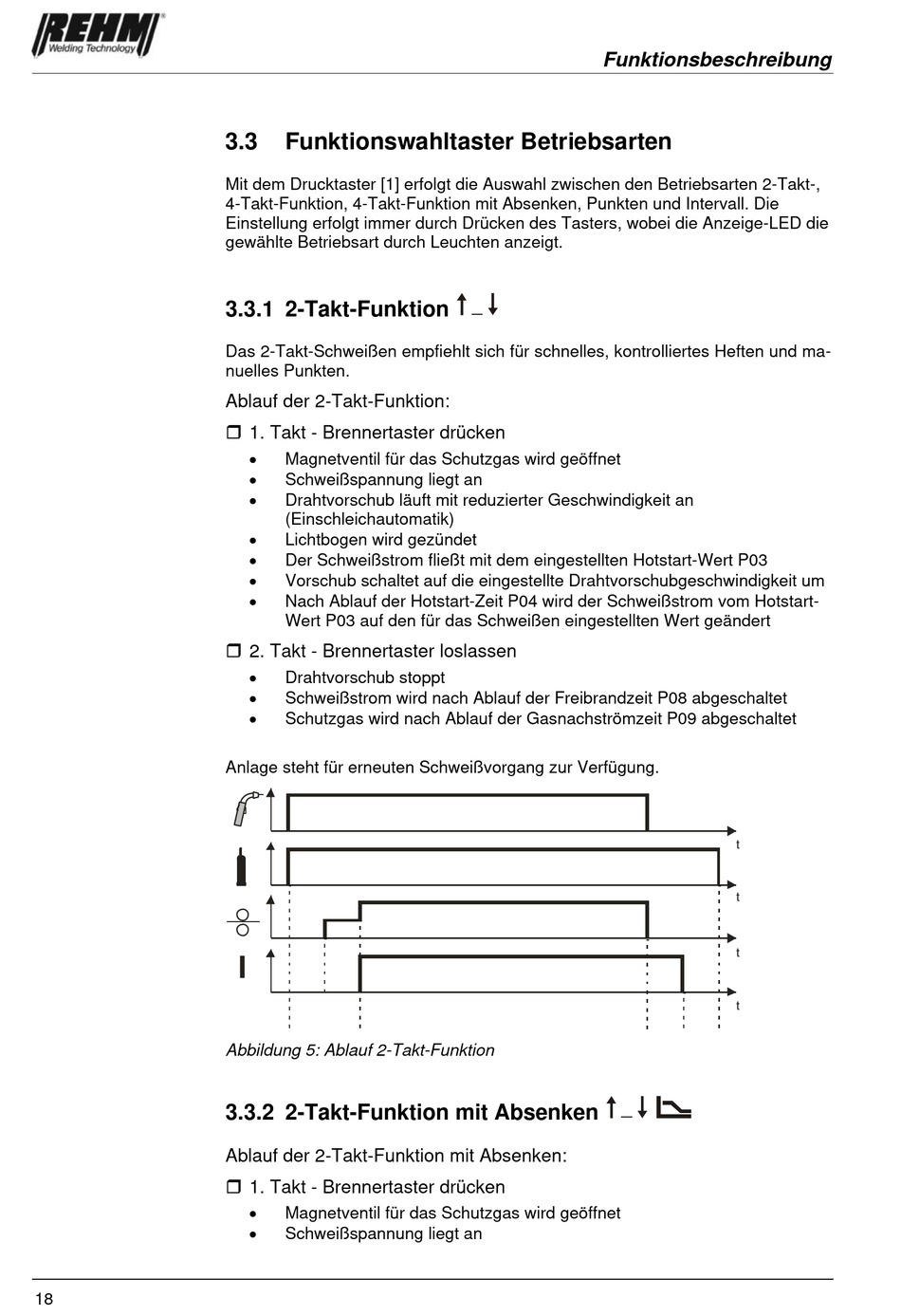

Abbildung 5: Ablauf 2-Takt-Funktion
3.3.2 2-Takt-Funktion mit Absenken
Ablauf der 2-Takt-Funktion mit Absenken:
1. Takt - Brennertaster drücken
Magnetventil für das Schutzgas wird geöffnet
Schweißspannung liegt an
Funktionsbeschreibung
t
t
t
t
