Inbetriebnahme
Fernbedienbuchse
LBL/Drossel
1
Energie
2
GND (+10V)
3
+10V
4
Brennertaster
5
Taste Up
6
Taste Down
7
CAN High
8
CAN Low
9
Reserve
10
Reserve
11
Reserve
12
Reserve
13
SFL Meldung
14
Kennung
15
+24V
16
GND (+24V)
17
Schirm
18

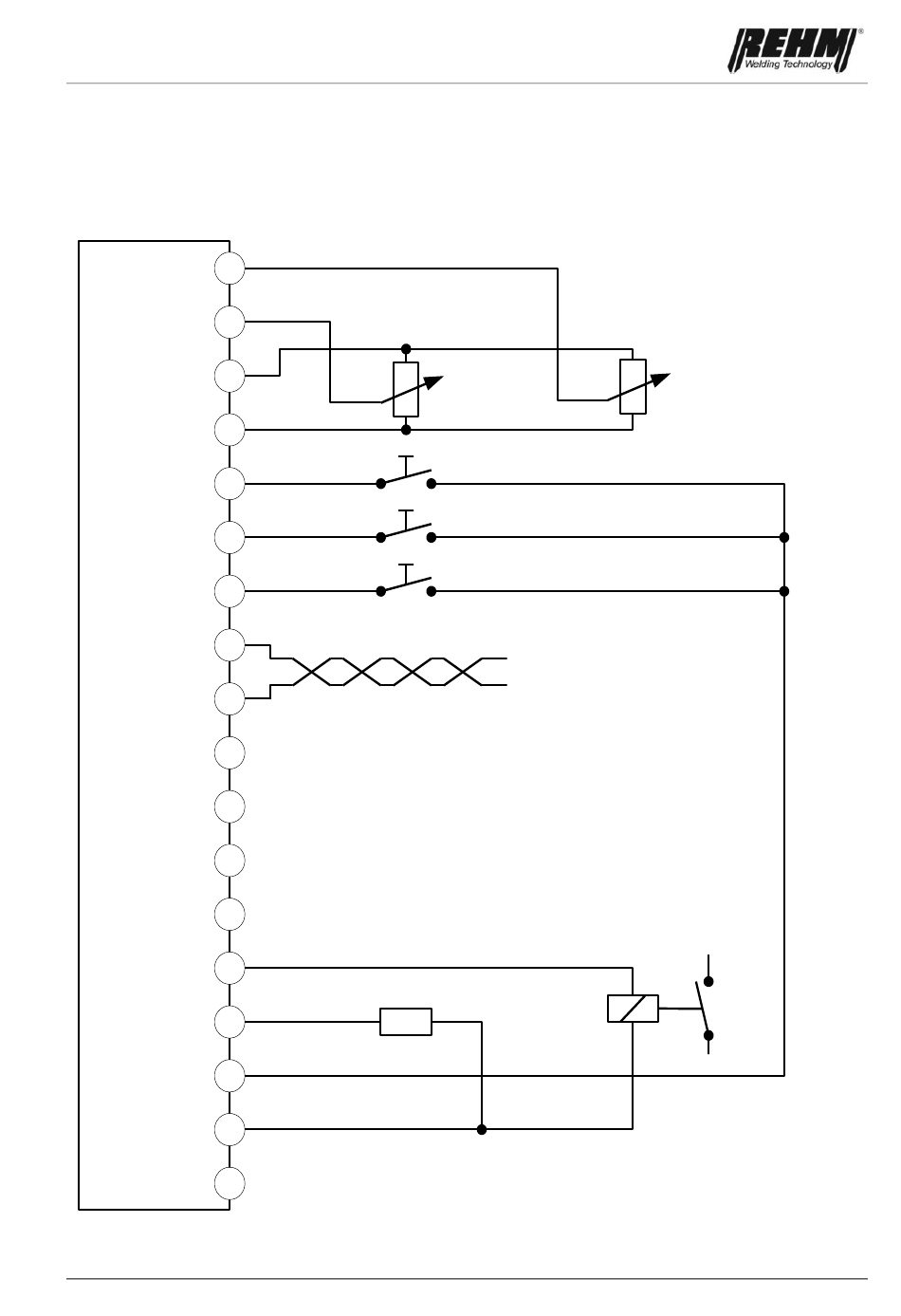

5.6.2 Externe Beschaltung der Fernbedienbuchse
Parameter
Widerstand Kennung
P1: Energie
10kOhm
CAN High
CAN Low
P2: LBL/Drossel
10kOhm
51
