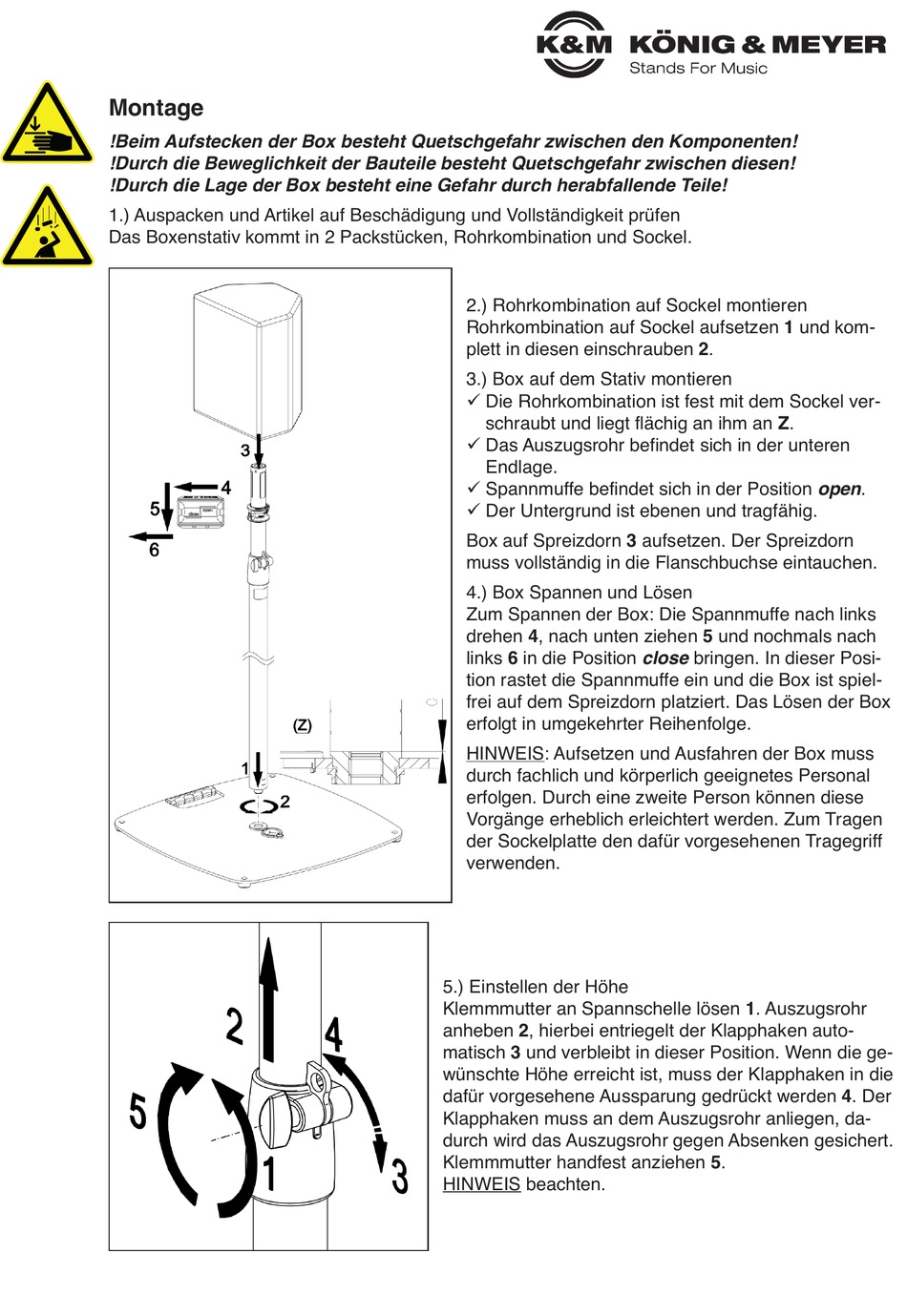

Konig & Meyer Easy Lock Nutzungsinformation Seite 2

Montage
!Beim Aufstecken der Box besteht Quetschgefahr zwischen den Komponenten!
!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!
!Durch die Lage der Box besteht eine Gefahr durch herabfallende Teile!
1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen
Das Boxenstativ kommt in 2 Packstücken, Rohrkombination und Sockel.
2.) Rohrkombination auf Sockel montieren
Rohrkombination auf Sockel aufsetzen 1 und kom-
plett in diesen einschrauben 2.
3.) Box auf dem Stativ montieren
 Die Rohrkombination ist fest mit dem Sockel ver-

schraubt und liegt flächig an ihm an Z.
 Das Auszugsrohr befindet sich in der unteren

Endlage.
 Spannmuffe befindet sich in der Position open.
 Der Untergrund ist ebenen und tragfähig.
Box auf Spreizdorn 3 aufsetzen. Der Spreizdorn
muss vollständig in die Flanschbuchse eintauchen.
4.) Box Spannen und Lösen
Zum Spannen der Box: Die Spannmuffe nach links
drehen 4, nach unten ziehen 5 und nochmals nach
links 6 in die Position close bringen. In dieser Posi-
tion rastet die Spannmuffe ein und die Box ist spiel-
frei auf dem Spreizdorn platziert. Das Lösen der Box
erfolgt in umgekehrter Reihenfolge.
HINWEIS: Aufsetzen und Ausfahren der Box muss
durch fachlich und körperlich geeignetes Personal
erfolgen. Durch eine zweite Person können diese
Vorgänge erheblich erleichtert werden. Zum Tragen
der Sockelplatte den dafür vorgesehenen Tragegriff
verwenden.
5.) Einstellen der Höhe
Klemmmutter an Spannschelle lösen 1. Auszugsrohr
anheben 2, hierbei entriegelt der Klapphaken auto-
matisch 3 und verbleibt in dieser Position. Wenn die ge-
wünschte Höhe erreicht ist, muss der Klapphaken in die
dafür vorgesehene Aussparung gedrückt werden 4. Der
Klapphaken muss an dem Auszugsrohr anliegen, da-
durch wird das Auszugsrohr gegen Absenken gesichert.
Klemmmutter handfest anziehen 5.
HINWEIS beachten.
