Konig & Meyer 26740 Bedienungsanleitung

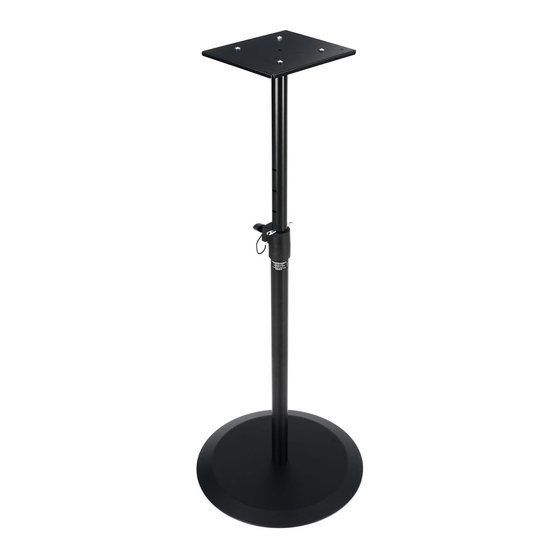

26740 Monitorstativ
- schlankes, praktisches Stativ zur Positionierung von Monitoren
- Tragkraft: max. 35 kg zentrische Last
- auch zum direkten Befestigen von Monitoren mit 3/8" Gewindeanschluß
- die Auflageplatte (245 x 205 mm) kann wahlweise mit 4 Gumminoppen
- oder 4 Gewindespitzen zur Aufnahme des Monitors bestückt werden
- höhenverstellbar von 950 bis 1430 mm, Fußkreis 450 mm, Eigengewicht 9,9 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Bodenplatte 1 mit Vorsicht handhaben, insbesondere bei Montage nicht fallen lassen.
- auf feste Schraubverbindungen achten.
- Sicherungsschiene 9 muß stets installiert sein.
- vor Einstellung der Höhe oder Wechsel des Standortes den Monitor abnehmen.
- Messingspitzen 7 ohne Monitor stellen ein Verletzungsrisiko dar.
- bei Nichtbenutzung demontieren oder Schutzmaßnahmen treffen.
- Stativ nur für tragfähigen und ebenen Untergrund zulässig.
- Bei Publikumsverkehr auf ausreichend Abstand achten.

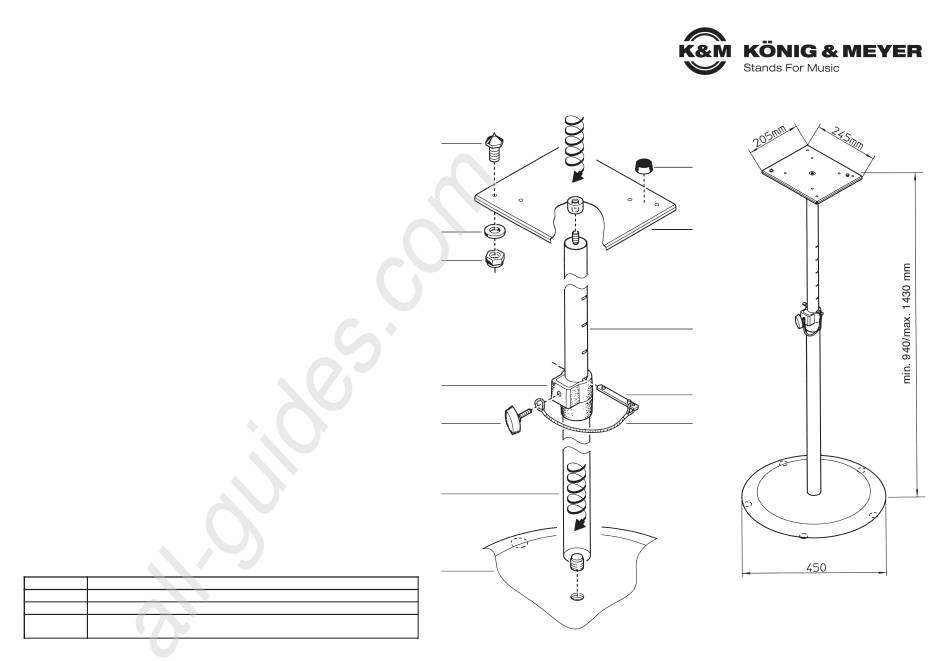

AUFBAUANLEITUNG
- Bodenplatte 1 mit Filzschonern nach unten auslegen.
- Grundrohr 2 mit Gewinde M20 in Bodenplatte einschrauben.
EINSTELLEN DER HÖHE
- Auszugrohr herausziehen 10
- Sicherungsschiene 9 mit Nocke oben bis zum Anschlag durch passenden Schlitz des
- Auszuges 10 schieben. Auszug wieder ablassen bis Sicherungsschiene auf beiden Seiten der
- Spannschelle 4 aufliegt.
- Klemmschraube 3 durch Schlaufe der Kordel 8 stecken und in Spannschelle 4 festschrauben.
- Auflageplatte 11 auf Gewinde des Auszugrohres 10 schrauben.
UNTERLAGEN FÜR MONITOR
- Wahlweise 4 Messingspitzen 7 oder 4 Gumminoppen 12 einsetzbar.
Messingspitzen: Gewinde von oben durch Bohrungen führen (8 Bohrungen zur Wahl) und mittels
Messingspitzen: U-Scheiben 6 und Sicherungsmuttern 5 an der Auflageplatte festschrauben.
Gumminoppen: selbstklebend; Schutzfolie abziehen und an gewünschter Stelle auf Platte kleben.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf evtl. Gefährdungen achten
- (Messingspitzen, Einklemmen, Anstoßen, Kippen)
- Zur Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ bzw. Auszugrohr wackelt B: Bodenunebenheiten beseitigen
F: Stativ bzw. Auszugrohr wackelt B: Verschraubungen nachziehen
F: Stativ bzw. Auszugrohr wackelt B: Sicherungsschiene prüfen
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material Bodenplatte: Gußeisen, Rohrkombination, Auflageplatte: Stahl, Spannschelle: PA
Traglast max. 35 kg zentrische Last
Abmessungen Bodenplatte ø 450 mm, Höhe: 950-1430 mm, Auszugrohr ø 35 mm
Zubehör
Tragetaschen: K&M 21421 (Rohre), K&M 26751 (Bodenplatte)
(optional)
