Warten der
Bedienelementanlage
Einstellen des Sicherheits-
schalters für die Neutralstel-
lung des Fahrantriebshebels
1. Stellen Sie die Maschine ab, stellen Sie die
Bedienhebel in die arretierte Neutralstellung,
aktivieren Sie die Feststellbremse und ziehen Sie den
Zündschlüssel ab.
2. Nehmen Sie die Schrauben ab, mit denen die
Frontplatte befestigt ist, und nehmen Sie sie ab
(Bild 59).
1. Frontplattenschrauben
3. Lösen Sie die zwei Schrauben, mit denen der
Sicherheitsschalter befestigt ist (Bild 60).
1. Fahrantriebshebel
2. Neutral-Sicherheitsschal-
ter
4. Halten Sie den Fahrantriebshebel gegen den
Rahmen und schieben Sie den Schalter zum Hebel,
bis der Abstand zwischen dem Hebel und dem
Schaltergehäuse 0,4 bis 1 mm beträgt (Bild 60).

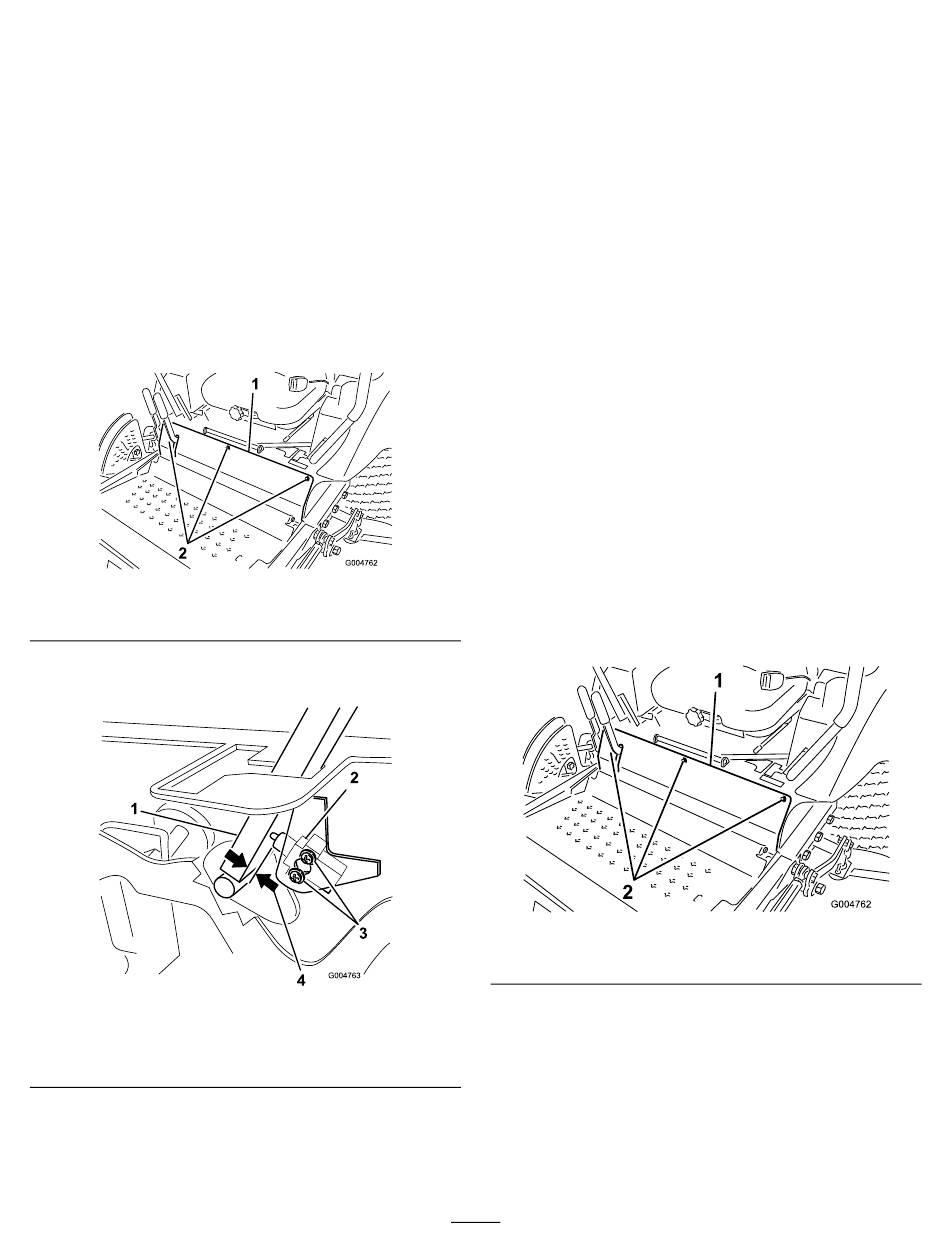

Bild 59
Bild 60
3. Schrauben
4. 0,4 bis 1 mm
5. Befestigen Sie den Schalter.
6. Wiederholen Sie die Schritte 3 bis 5 für den anderen
Hebel.
7. Setzen Sie die Frontplatte ein.
Einstellen des Rücklaufs
für die Neutralstellung des
Fahrantriebshebels
Wenn die Fahrantriebshebel nicht mit den
Neutralschlitzen ausgerichtet sind, wenn sie von der
Rückwärtsstellung losgelassen werden, müssen Sie sie
einstellen. Stellen Sie jeden Hebel, die einzelnen Federn
und Gestänge gesondert ein.
1. Kuppeln Sie den Zapfwellenantrieb aus,
schieben Sie die Fahrantriebshebel in die
arretierte Neutral-Stellung und aktivieren Sie die
Feststellbremse.
2. Schieben Sie die Fahrantriebshebel in die
Langsam-Stellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.
3. Nehmen Sie die Schrauben ab, mit denen die
Frontplatte befestigt ist, und nehmen Sie sie ab
(Bild 61).
1. Frontplattenschrauben
4. Schieben Sie einen der Hebel in die neutrale, jedoch
nicht gesperrte Stellung (Bild 63).
5. Ziehen Sie den Hebel zurück, bis der Lastösenbolzen
(am Arm über der Gelenkwelle) das Schlitzende
berührt (und soeben Druck auf die Feder ausübt)
(Bild 62).
