Warten des Motors

Warten des Luftfilters

• Prüfen Sie den Körper des Luftfilters auf Schäden,
die eventuell zu einem Luftleck führen könnten.
Ersetzen Sie einen defekten Luftfilterkörper.
Prüfen Sie die ganze Einlassanlage auf Lecks,
Beschädigungen oder lose Schlauchklemmen.
• Warten Sie den Luftfilter, wenn die Luftfilteranzeige
rot anzeigt (Bild 44) oder nach jeweils 400
Betriebsstufen (häufiger in sehr staubigen oder
schmutzigen Bedingungen). Warten Sie den
Luftfilter nicht zu häufig.

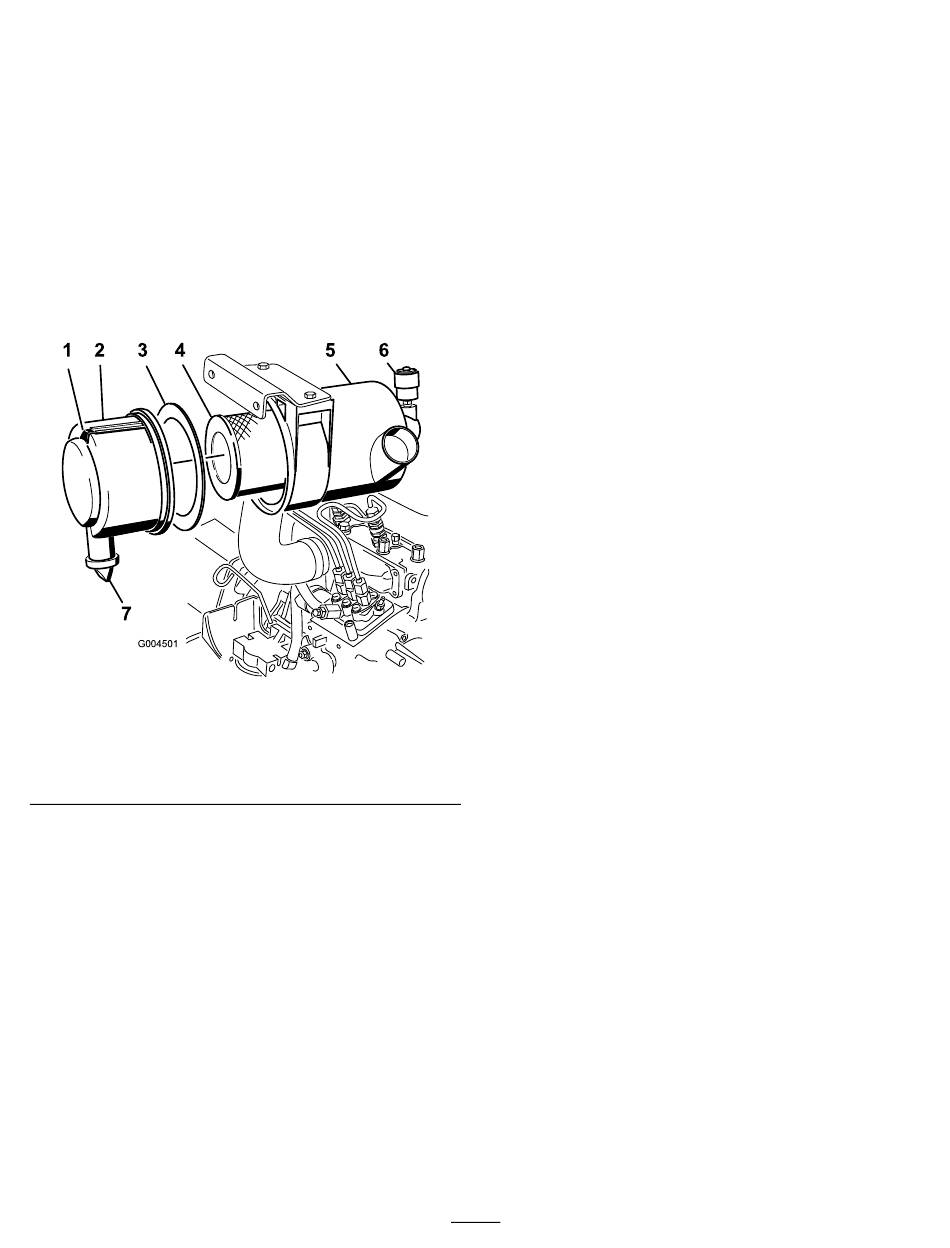

1 2 3 4
7
G004501
1. Luftfilterabdeckung
2. Dichtung
3. Filter
4. Luftfiltergehäuse
• Stellen Sie sicher, dass die Abdeckung richtig
angebracht ist und den Luftfilterkörper einwandfrei
abdichtet.
Warten des Luftfilters
Wartungsintervall: Alle 400 Betriebsstunden
1. Ziehen Sie den Riegel nach außen und drehen Sie die
Luftfilterabdeckung nach links (Bild 44).
2. Entfernen Sie die Abdeckung vom Luftfiltergehäuse
(Bild 44).
3. Vor dem Entfernen des Filters sollten Sie schwache
Druckluft (276 kPa, sauber und trocken) verwenden,
um große Schmutzablagerungen zwischen der
Außenseite des Hauptfilters und dem Kanister zu
entfernen.
5 6
Bild 44
5. Luftfilteranzeige
6. Luftfilterriegel
7. Gummiauslassventil
Dieses Reinigen verhindert, dass Schmutz in den
Einlass gelangt, wenn Sie den primären Filter
abnehmen.
Wichtig: Verwenden Sie keine starke Druckluft,
da Schmutz durch den Filter in den Einlass
gedrückt werden könnte.
4. Entfernen und wechseln Sie den Hauptfilter aus
(Bild 44).
Wichtig: Reinigen Sie das gebrauchte Element
nicht, um eine Beschädigung des Filtermediums
zu vermeiden.
5. Prüfen Sie den neuen Filter auf Versandschäden,
prüfen Sie das Dichtungsende des Filters und des
Körpers.
Wichtig: Verwenden Sie nie ein beschädigtes
Element.
6. Stellen Sie sicher, dass die Schaumdichtung in der
Abdeckung liegt und nicht gerissen oder beschädigt
ist (Bild 44). Ersetzen Sie die Dichtung, wenn sie
beschädigt ist.
7. Setzen Sie den Filter ein. Drücken Sie auf den
äußeren Rand des Elements, um es im Kanister zu
platzieren.
Wichtig: Drücken Sie nie auf die flexible Mitte
des Filters.
8. Reinigen Sie den Schmutzauswurfanschluss in der
abnehmbaren Abdeckung wie folgt:
A. Nehmen Sie das Gummiauslassventil von der
Abdeckung ab (Bild 44).
B. Reinigen Sie den Hohlraum.
C. Setzen Sie das Auslassventil wieder ein.
9. Setzen Sie die Abdeckung ein, richten Sie das
Gummiablassventil nach unten, ungefähr zwischen
17.00 und 19.00 Uhr (vom Ende her gesehen).
10. Stellen Sie die Anzeige (Bild 44) zurück, wenn sie
auf Rot steht.
Warten des Motoröls
Prüfen des Motorölstands
Wartungsintervall: Bei jeder Verwendung oder täglich
Der Motor wird vom Werk aus mit Öl befüllt. Prüfen
Sie jedoch den Ölstand, bevor und nachdem Sie den
Motor das erste Mal verwenden. Der Ölstand muss
