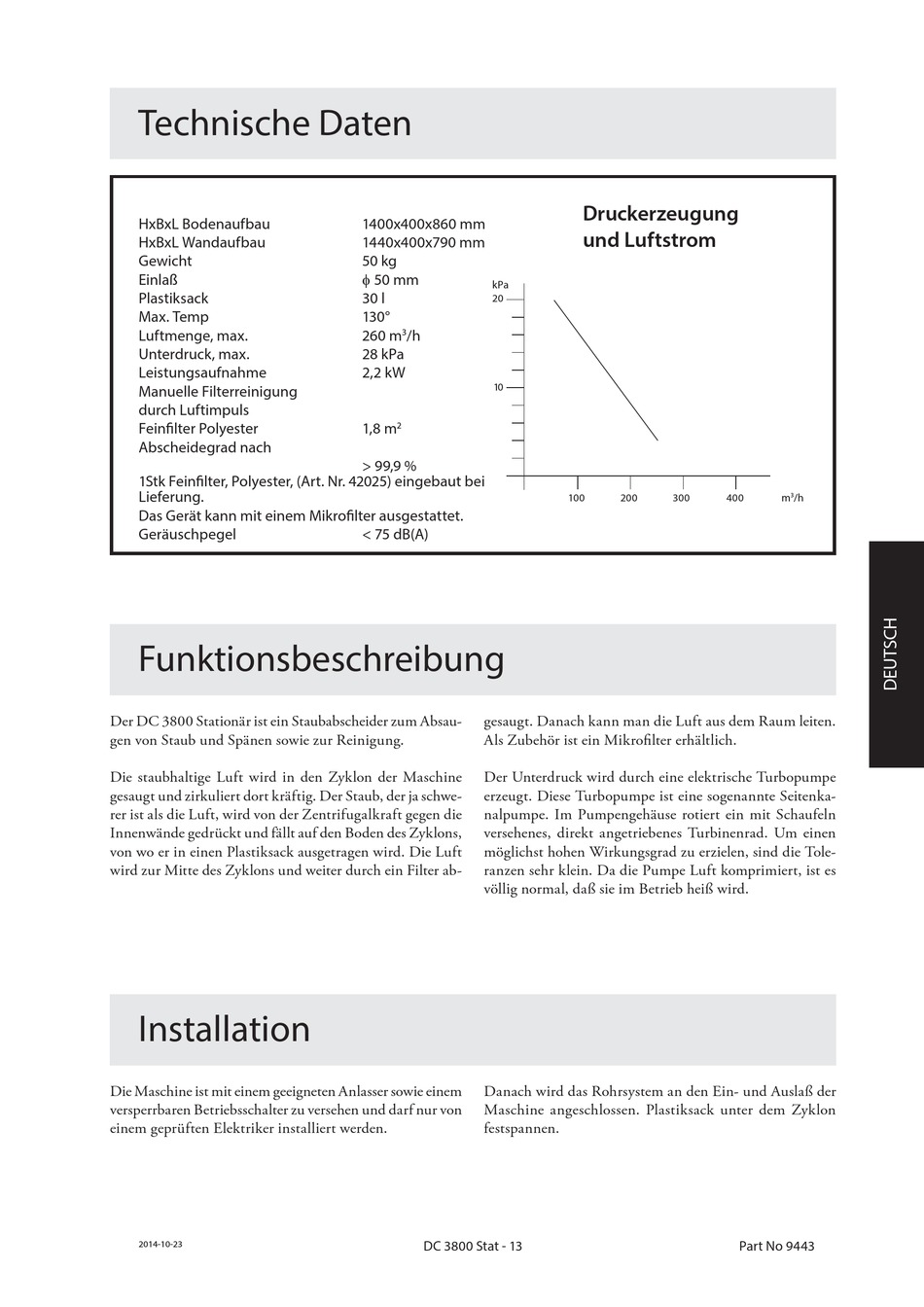

Technische Daten
HxBxL Bodenaufbau
HxBxL Wandaufbau
Gewicht
Einlaß
Plastiksack
Max. Temp
Luftmenge, max.
Unterdruck, max.
Leistungsaufnahme
Manuelle Filterreinigung
durch Luftimpuls
Feinfi lter Polyester
Abscheidegrad nach
1Stk Feinfi lter, Polyester, (Art. Nr. 42025) eingebaut bei
Lieferung.
Das Gerät kann mit einem Mikrofi lter ausgestattet.
Geräuschpegel
Funktionsbeschreibung
Der DC 3800 Stationär ist ein Staubabscheider zum Absau-
gen von Staub und Spänen sowie zur Reinigung.
Die staubhaltige Luft wird in den Zyklon der Maschine
gesaugt und zirkuliert dort kräftig. Der Staub, der ja schwe-
rer ist als die Luft, wird von der Zentrifugalkraft gegen die
Innenwände gedrückt und fällt auf den Boden des Zyklons,
von wo er in einen Plastiksack ausgetragen wird. Die Luft
wird zur Mitte des Zyklons und weiter durch ein Filter ab-
Installation
Die Maschine ist mit einem geeigneten Anlasser sowie einem
versperrbaren Betriebsschalter zu versehen und darf nur von
einem geprüften Elektriker installiert werden.
2014-10-23
1400x400x860 mm
1440x400x790 mm
50 kg
50 mm
kPa
30 l
20
130°
3
260 m
/h
28 kPa
2,2 kW
10
1,8 m
2
> 99,9 %
< 75 dB(A)
gesaugt. Danach kann man die Luft aus dem Raum leiten.
Als Zubehör ist ein Mikrofi lter erhältlich.
Der Unterdruck wird durch eine elektrische Turbopumpe
erzeugt. Diese Turbopumpe ist eine sogenannte Seitenka-
nalpumpe. Im Pumpengehäuse rotiert ein mit Schaufeln
versehenes, direkt angetriebenes Turbinenrad. Um einen
möglichst hohen Wirkungsgrad zu erzielen, sind die Tole-
ranzen sehr klein. Da die Pumpe Luft komprimiert, ist es
völlig normal, daß sie im Betrieb heiß wird.
Danach wird das Rohrsystem an den Ein- und Auslaß der
Maschine angeschlossen. Plastiksack unter dem Zyklon
festspannen.
DC 3800 Stat - 13
Druckerzeugung
und Luftstrom
100
200
300
400
Part No 9443
m
3
/h
