6.1 Herstellung Sockel
6.1.1 Von der Kiefernleiste (2) 10 x 15 x 300mm zwei Zuschnitte (2a) mit 60 mm Länge absägen.
Sägeschnitte versäubern!
Hinweis:
Leistenrest wird später noch benötigt!

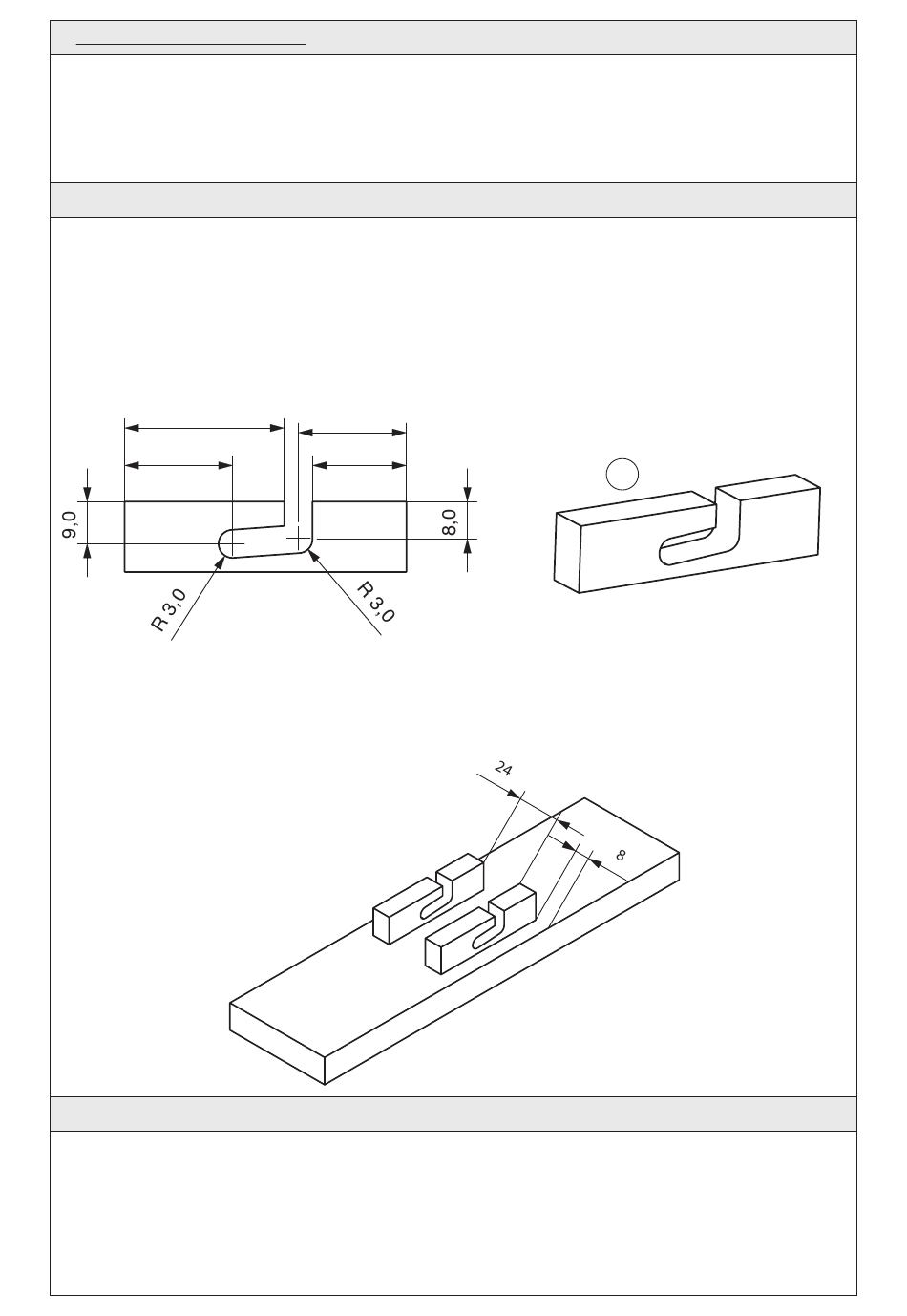

6.1.2 Nach Zeichnung Zuschnitte (2a) bohren und Langloch vorsichtig herausarbeiten. Teile versäubern!
Hinweis:
Für die spätere Funktion ist es wichtig, dass beide Teile identisch sind!
34,0
23,0
6.1.3 Bei der Kiefernleiste (1) 15 x 60 x 225 mm mit Schmirgelpapier die Kanten brechen und die Oberfläche ab-
schleifen. Anschließend nach Zeichnung die Teile (2a) ausgemittelt aufleimen.
Hinweis:
Langlöcher müssen genau fluchten!
6.2 Herstellung Spielfeld
6.2.1 Sperrholzplatte (3) 4 x 210 x 300 mm halbieren, dass zwei Hälften mit 4 x ca. 150 x 210 mm entstehen. An-
schließend auf 4 x ca. 150 x 202 mm Breite absägen. Sägeschnitte versäubern!
6.2.2 Schablone (s. Seite 7) auf die Zuschnitte (3) übertragen und bohren.
Hinweis:
Sperrholzplatten deckungsgleich mit Klebeband fixieren und in einem Arbeitsgang
bohren. So wird gewährleistet, dass die Bohrungen genau gegenüberliegen!
4
23,0
20,0
2a
D104151#1
