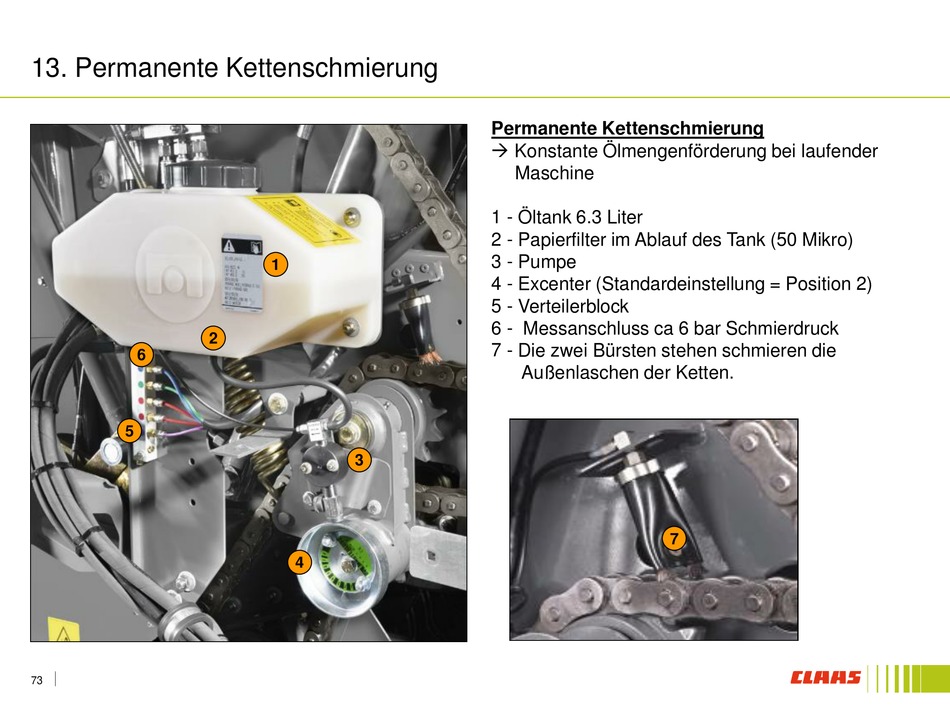

13. Permanente Kettenschmierung
2
6
5
73
1
3
4
Permanente Kettenschmierung
Konstante Ölmengenförderung bei laufender
Maschine
1 - Öltank 6.3 Liter
2 - Papierfilter im Ablauf des Tank (50 Mikro)
3 - Pumpe
4 - Excenter (Standardeinstellung = Position 2)
5 - Verteilerblock
6 - Messanschluss ca 6 bar Schmierdruck
7 - Die zwei Bürsten stehen schmieren die
Außenlaschen der Ketten.
7
