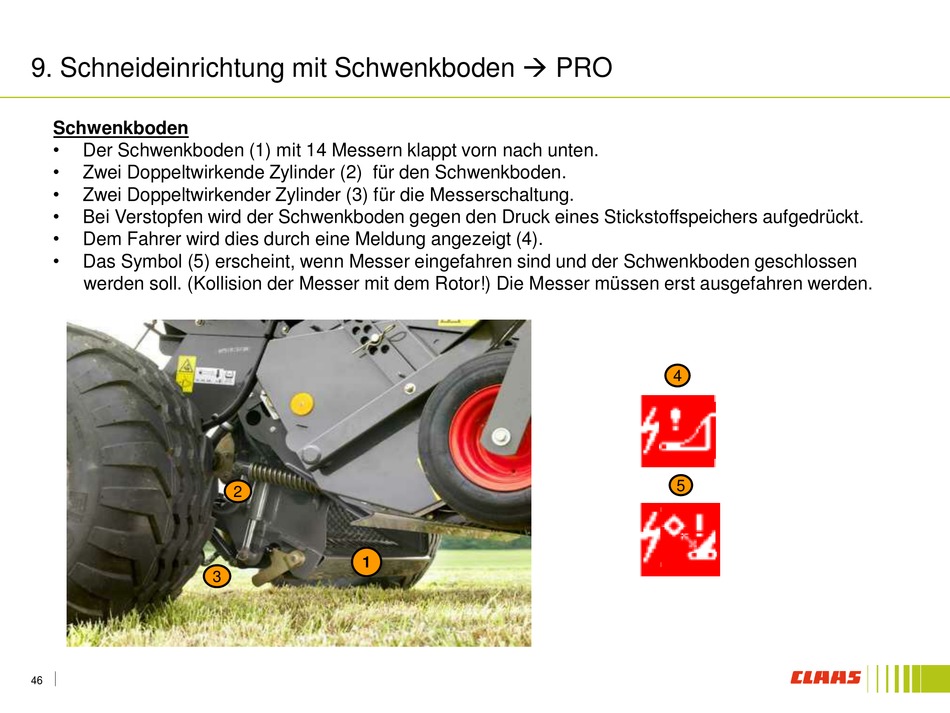

9. Schneideinrichtung mit Schwenkboden PRO
Schwenkboden
•
Der Schwenkboden (1) mit 14 Messern klappt vorn nach unten.
•
Zwei Doppeltwirkende Zylinder (2) für den Schwenkboden.
•
Zwei Doppeltwirkender Zylinder (3) für die Messerschaltung.
•
Bei Verstopfen wird der Schwenkboden gegen den Druck eines Stickstoffspeichers aufgedrückt.
•
Dem Fahrer wird dies durch eine Meldung angezeigt (4).
•
Das Symbol (5) erscheint, wenn Messer eingefahren sind und der Schwenkboden geschlossen
werden soll. (Kollision der Messer mit dem Rotor!) Die Messer müssen erst ausgefahren werden.
46
2
1
3
4
5
