7. Aufsammler - Kraftfluss
4
2
3
5
9
10
39
1

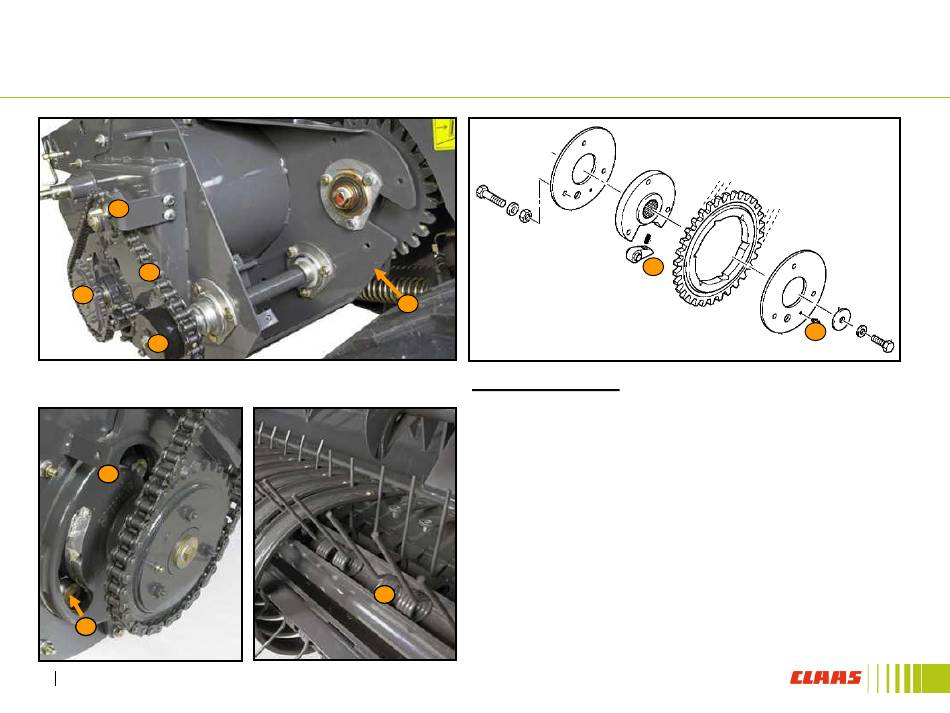

Pick - Up Antrieb
Über den Zahnradantrieb (1) wird die Pick up
betrieben. Die Kette (2) treibt den Zinkenträger (3)
und die seitlichen Förderschnecken (4) an.
Über die Scherschraube M8 x 60 DIN 931-8.8 (5)
wird die Pick-Up gegen Überlast abgesichert.
Im Antrieb befindet sich ein Freilauf (6), so dass bei
Rückwärtsfahrt die Zinken nicht im Boden kratzen.
Am Freilauf befindet sich ein Schmiernippel (7).
Die Zinken (8), werden über eine Kurvenbahn (9)
8
gesteuert. Zur Wartung kann die Kurvenbahn nach
außen abmontiert werden. Somit sind die Lager
(10) der Zinkenträger einfach zugänglich.
6
7
