Inbetriebnahme und Bedienung
Stecker und Anschlüsse
Pistolensteuereinheit OptiTronic CG02
V 03/13

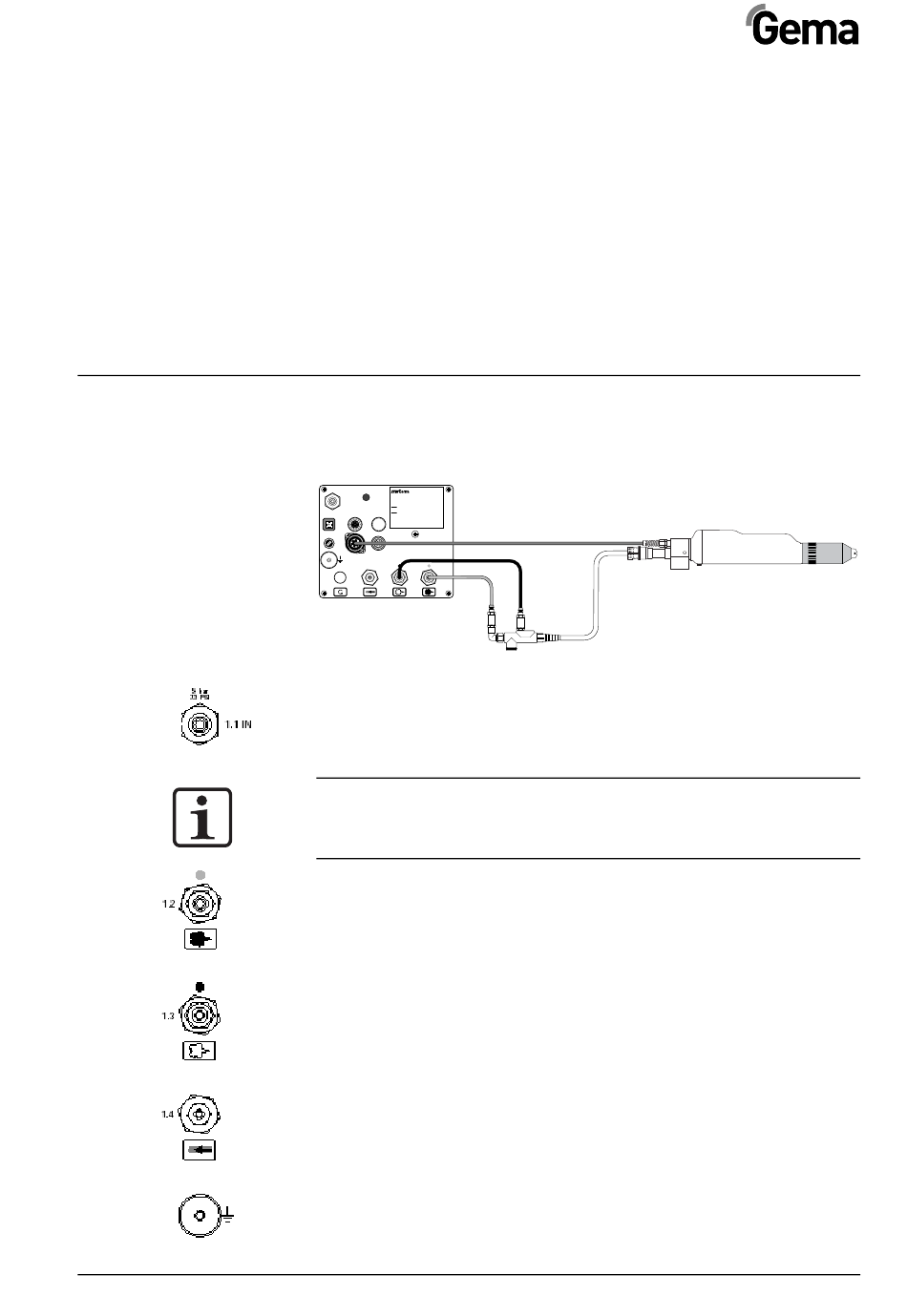

Die Steuereinheit OptiTronic wird vom Hersteller bereits montiert gelie-
fert. Es müssen nur wenige Kabel und Schläuche verbunden werden.
5 bar
73 PSI
OptiTronic Type CG 02
1.1 IN
Input voltage:
24 VDC
Input power:
48 W
Degree of protection:
IP 54
Gun 1
Output:
10 V
17 kHz / 1,2 A
Gun 2
Aux
Corresponding guns:
PG 1-A / PG 2-A / PG 1
Gun 2
2.2
2.5
Output:
12 V / 1,0 A
Corresponding guns:
GA01 OptiGun / GM01 EasySelect
Input 24 VDC
2.1
F1
2,0 AT
Gun 1
Aux
2.3
2.4
1.5
1.4
1.3
1.2
Stecker und Anschlüsse
Schlauch für die Druckluftzufuhr vom Druckluftnetz direkt am Hauptan-
schluss 1.1 IN an der Geräterückseite anschliessen.
Hinweis:
Der Eingangsdruck der Druckluftzufuhr muss auf 5,0 bar eingestellt
werden!
Die Druckluft muss öl- und wasserfrei sein!
Roten Schlauch für die Förderluft (Air 1) zum entsprechenden Ausgang
1.2 auf der Rückseite der Steuereinheit und zum Injektor verbinden.
Schwarzen Schlauch für die Zusatzluft (Air 2) zum entsprechenden Aus-
gang 1.3 auf der Rückseite der Steuereinheit und zum Injektor verbinden.
Schlauch für Spülluft an den Elektrodenspülluftausgang 1.4 und an die
Pistole anschliessen.
Erdverbindungskabel mit der Erdungsschraube an der Steuereinheit an-
schliessen und das 5 m lange Erdungskabel mit der Klemmzange an die
Kabine oder an die Aufhängevorrichtung anklemmen.
Inbetriebnahme und Bedienung • 23
