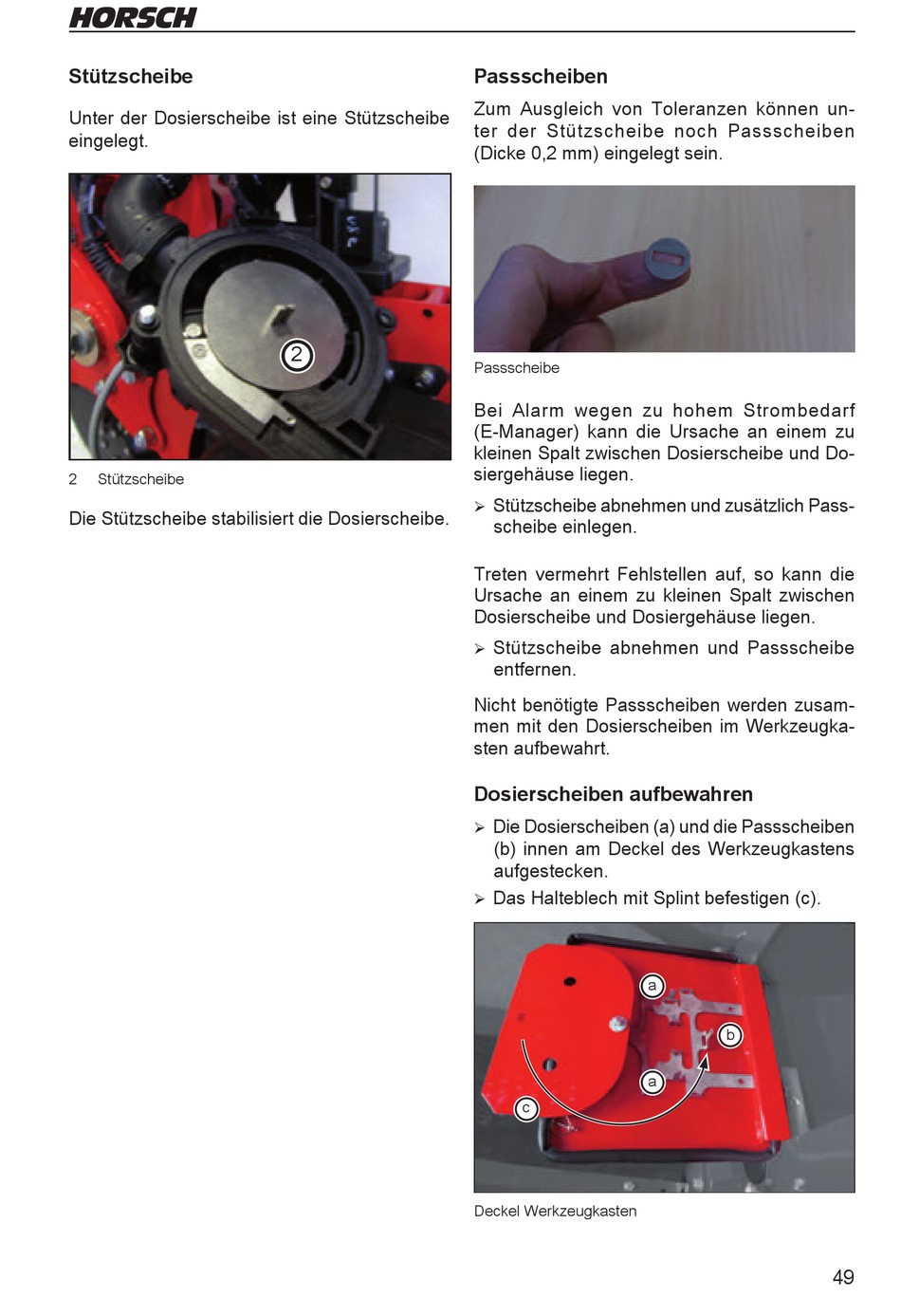

Stützscheibe
Unter der Dosierscheibe ist eine Stützscheibe
eingelegt.
2
Stützscheibe
Die Stützscheibe stabilisiert die Dosierscheibe.
2
Passscheiben
Zum Ausgleich von Toleranzen können un-
ter der Stützscheibe noch Passscheiben
(Dicke 0,2 mm) eingelegt sein.
Passscheibe
Bei Alarm wegen zu hohem Strombedarf
(E-Manager) kann die Ursache an einem zu
kleinen Spalt zwischen Dosierscheibe und Do-
siergehäuse liegen.
Stützscheibe abnehmen und zusätzlich Pass-
¾
scheibe einlegen.
Treten vermehrt Fehlstellen auf, so kann die
Ursache an einem zu kleinen Spalt zwischen
Dosierscheibe und Dosiergehäuse liegen.
Stützscheibe abnehmen und Passscheibe
¾
entfernen.
Nicht benötigte Passscheiben werden zusam-
men mit den Dosierscheiben im Werkzeugka-
sten aufbewahrt.
Dosierscheiben aufbewahren
Die Dosierscheiben (a) und die Passscheiben
¾
(b) innen am Deckel des Werkzeugkastens
aufgestecken.
Das Halteblech mit Splint befestigen (c).
¾
c
Deckel Werkzeugkasten
a
b
a
49
