Capitolo 7. Manutenzione ordinaria

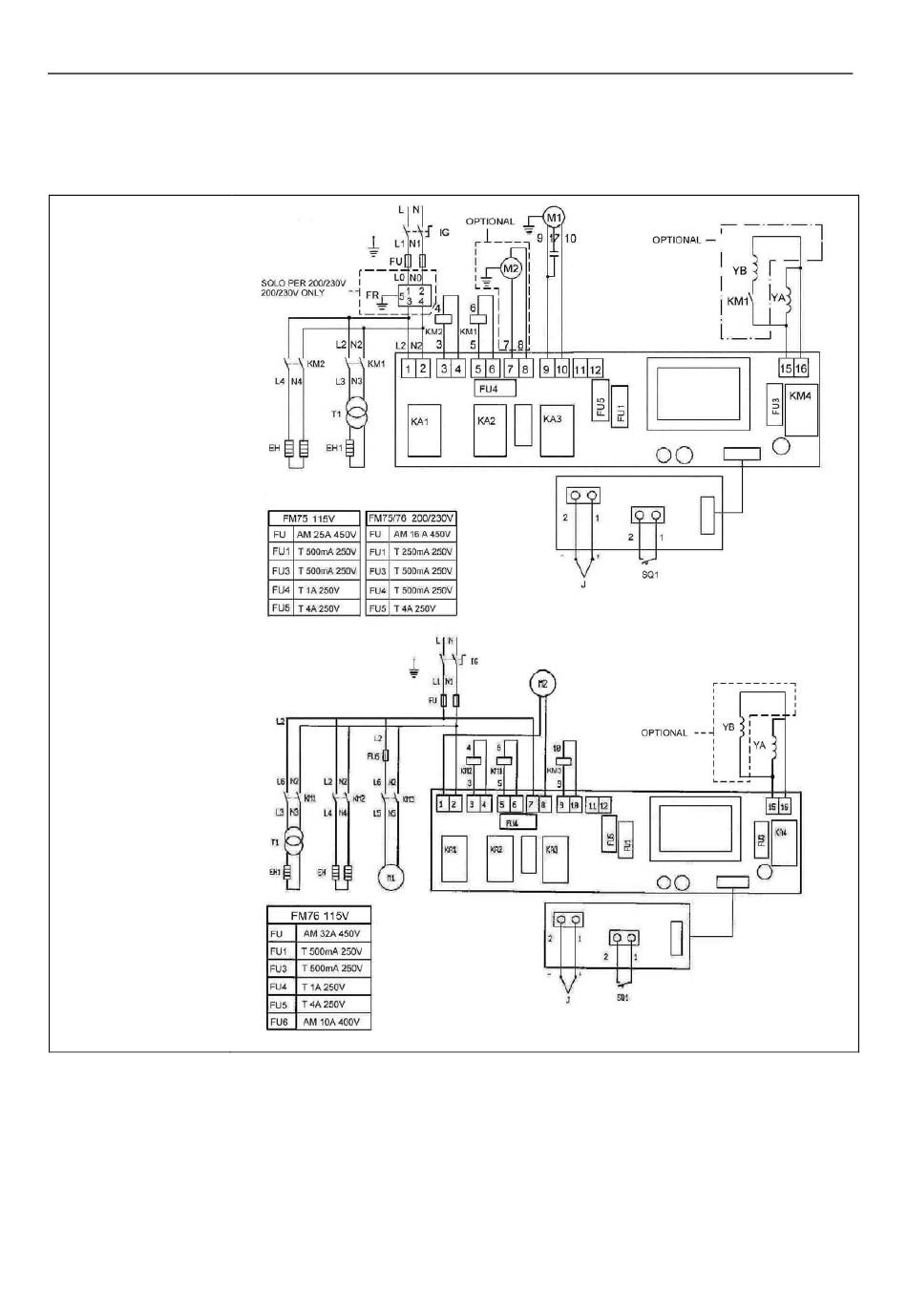

7.7. Schema elettrico

FM75
(115V)
FM75/76
(200/230V)
FM76
(115V)
IG Interruttore generale
FU Fusibile linea 10.3X38
FU1 Fusibile scheda 5X20
FU3 Fusibile magnete 5X20
FU4 Fusibile presa ausiliaria 5X20
FU5 Fusibile motore 5X20
FU6 Fusibile motore 10.3X38 (FM76 115V 60Hz)
EH Resistori
EH1 Resistenza lama saldante
T1 Trasformatore di taglio
M1 Motore ventola
M2 Motore ventilatore
J Termocoppia
SQ1 Finecorsa ciclo macchina
YA Magnete di retrazione
YB Magnete di saldatura
KM1 Contattore lama saldante
KM2 Contattore resistori
KM3 Contattore motore ventola (FM76 115V 60Hz)
FR Filtro anti disturbo
7-10
