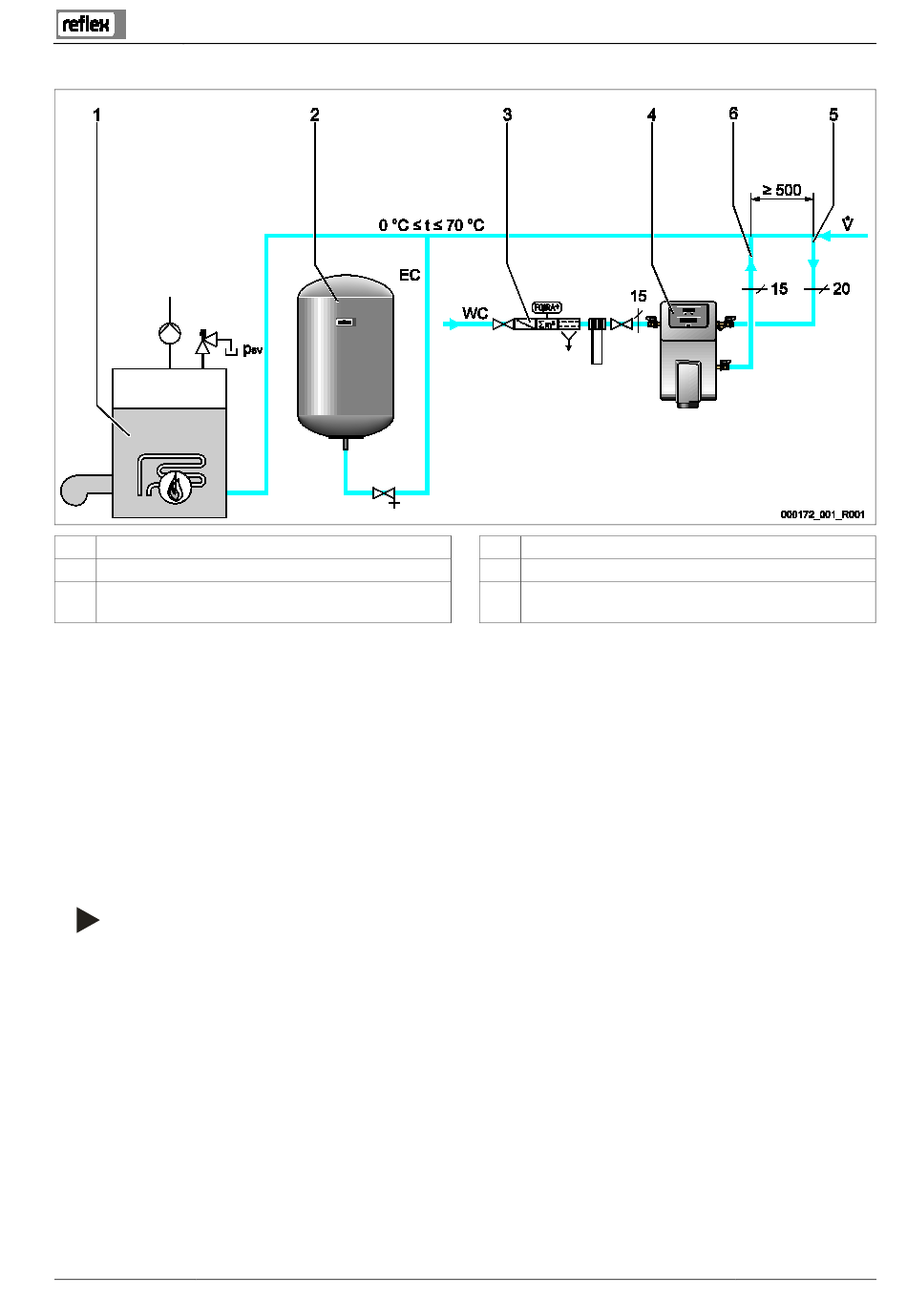

Gerät in einer Heizungsanlage, Druckhaltung mit Membran-Druckausdehnungsgefäß „MAG"
1
Heizungsanlage
2
Druckausdehnungsgefäß
3
Optionales Zusatzgerät, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 14
Gehen Sie wie folgt vor:
•
Die Einbindung der Entgasungsleitungen „DC" erfolgt im Hauptvolumenstrom „V" des Anlagensystems.
•
Das Gerät benötigt zwei Entgasungsleitungen für das Anlagensystem.
–
Eine Entgasungsleitung für das gasreiche Wasser vom Anlagensystem
–
Eine Entgasungsleitung für das gasarme Wasser zurück zum Anlagensystem.
•
Montieren Sie die Entgasungsleitungen in die Nähe der Ausdehnungsleitung „EC".
–
Dadurch gewährleisten Sie stabile Druckverhältnisse.
•
Stellen Sie das Gerät nahe dem Membran-Druckausdehnungsgefäß „MAG" auf.
–
Dadurch stellen Sie eine Drucküberwachung des Membran-Druckausdehnungsgefäß sicher.
–
Stellen Sie in der Steuerung ist die Betriebsart „Magcontrol" ein.
Hinweis!
•
Beachten Sie die Einbindung im Hauptvolumenstrom „V". Vor allem bei Schaltungsvarianten mit hydraulischen
Weichen und Rücklaufbeimischungen.
–
Schaltungs- und Nachspeisevarianten, siehe Kapitel 6.4 "Schaltungs- und Nachspeisevarianten" auf Seite 23.
4
5
6
Vakuum-Sprühentgasung — 03.11.2014
Gerät
Entgasungsleitung „DC" (gasreiches Wasser)
Entgasungsleitung „DC" (entgastes Wasser)
Montage
Deutsch — 21
