Däclenchement en f in de course
L'information — bande tourne — est transmise ä IC 501 par une rondelle
magnätique multipolaire fixe sur la roue d'entrainement du compteur.
Ce IC räagit aux diffärences de champ magnätique. Les impulsions
gänäräes par le IC 501 parviennent ä TR 501 et TR 502 pour doubler la
fräquence. Le signal arrive ä la bascule de Schmitt TR 503 et TR 504. Si
les impulsions de däfilement de la bande sont absentes ou si DLL est
actionnä, l'ai mant Stopp däclenche la fonction d'arröt due ä une i mpul-
sion LOW ä la base de TR 505. Si la fonction PAUSE est actionnäe en
mode PLAY, TR 507 empäche la commutation de la bascule de Schmitt.
Le transistor TR 318 identifie la chute de la tension d'alimentation avec
la diode zäner, par exemple la mise hors circuit de l'appareil pendant
une fonction du mäcanisme d'entrainement. TR 318 bloque, ce qui fait
que TR 508 devient conducteur. TR 508 est montä parallälement aux
contacts DLL SW 004 et SW 003. La fonction d'arrüt est exäcutäe.
Autotape
Les nouvelles cassettes commercialisäes sont pourvues d'ävidements sur
la face arriäre de leur bo itier indiquant leur type de bande; ces marquages
sont exploräs par les palpeurs de l'appareil (touche AUTOTAPE action-
näe).
Si la touche AUTOTAPE est enclenchäe, la touche de sälection quadruple
du type de bande präalablement actionnäe est ramenäe mäcaniquement
ä sa position initiale, la diode AUTOTAPE s'allume. Les palpeurs SW 010
(Cr) et SW 009 (FeCr) sont activäs par l 'intermädiaire des diodes D 134
et D 135. Ces actionneurs explorent la face arriäre de la cassette pour y

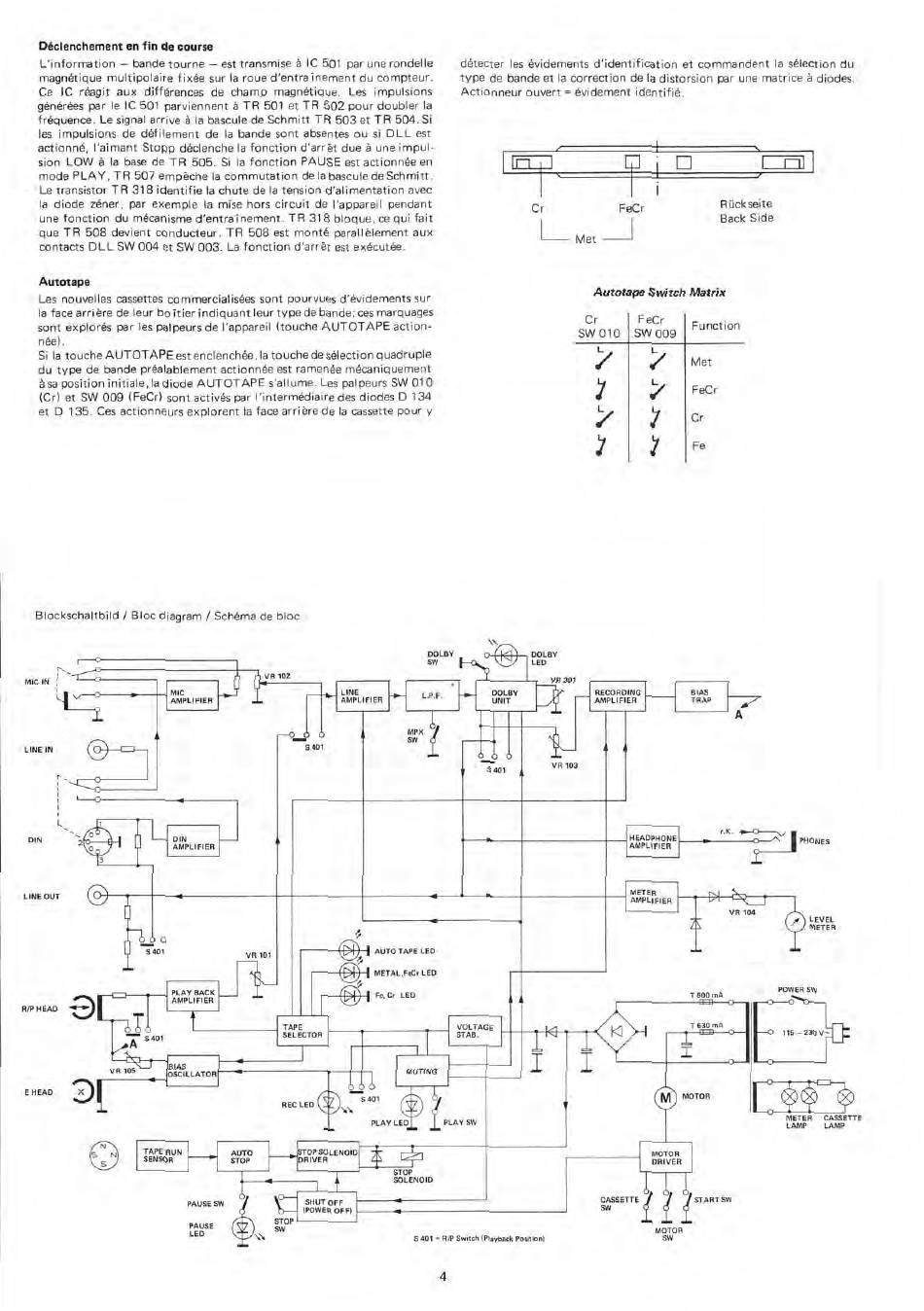

Blockschaltbild / Bloc diagram / Schäma de bloc
MIC IN
LINE IN
DIN
LINE OUT
R/P HEAD
E HEAD
MIC
AMPLIFIER
2
DIN
AMPLIFIER
VR 102
—0 0 0
S401
i i 1 1 4 1 F5 L I FIE
DOLBY
SW
L.P.F.
MPX
SW
dätecter les ävidements d'identification et commandent la sälection du
type de bande et la correction de la distorsion par une matrice ä diodes.
Actionneur ouvert = ävidement identifiä.
In
`es
DOLBY
UNIT
Cr
Met
FeCr
Rückseite
Back Side
Autotape Switch Matrix
Cr
SW 010
FeCr
SW 009
Funct ion
DOLBY
LED
VR 301
00
S401
VR 103
RECORDING
AMPLIFIER
Met
FeCr
Cr
Fe
BIAS
TRAP
HEADPHONE
AMPLIFIER
VR 101
0-0
PLAY BACK
AMPLIFIER
0401
T BuAS
VR 105
OSCILLATOR
TAPE
SELECTOR
AUTO TAPE LED
(- 3 ,
METAL,FeCr LED
0
I Fe, Cr LED
TAPE RUN
SENSOR
AUTO
STOP
PAUSE SW
PAUSE
LED
REC LED
Mm•
,....,S D T R OZtit ) LENOID
S401
T
MUTING
VOLTAGE
STAB.
PLAY LED PLAY SW
\O DI
STOP
SW
••••.
SHUT OFF
(POWER OFF(
STOP
SOLENOID
METER
AMPLIFIER
A
rk.
0 \/ I
0 /.• PHONES
1.
N
T 800 rnA
VR 104
( 1 2 LEVEL
METER
POWER SW
T 630 mA
= 0 0 115 — 230 V —
C) MOTOR
S 401 = R/P Switch (Playback Position/
MOTOR
DRIVER
CASSETTE START SW
SW
MOTOR
SW
METER
LAMP LAMP
4
