Dual C 814 Serviceanleitung Seite 15
Vorschau ausblenden
Andere Handbücher für C 814:
- Serviceanleitung (20 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Serviceanleitung (19 Seiten)
Werbung

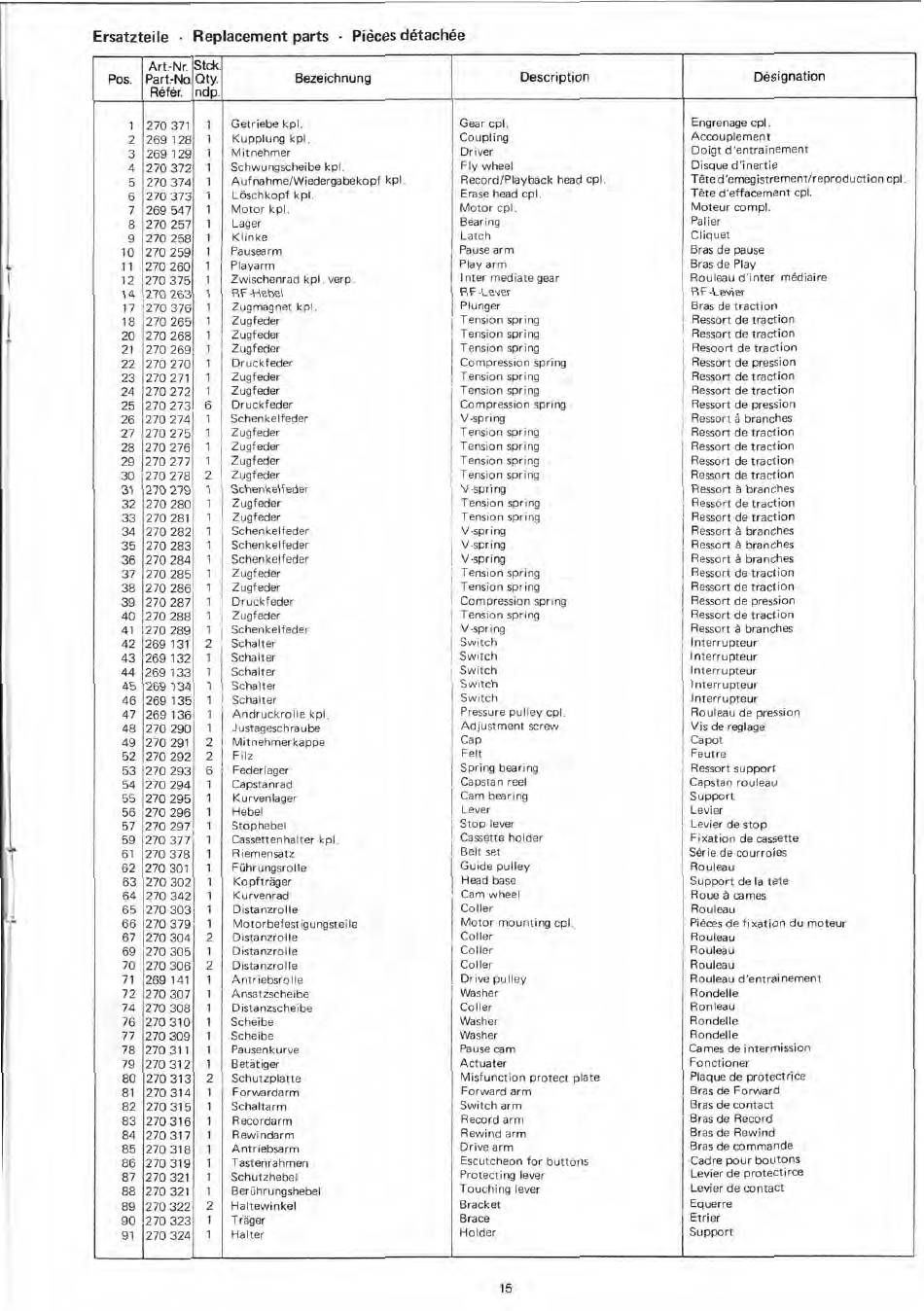

Ersatzteile • Replacement parts • Piäces dötachäe
Pos
Art.-Nr
Part7No.
Räfer.
Stck.
Qty.
ndp.
Bezeichnung
Description
Designation
1 270 371
1
Getriebe kpl.
Gear cpl.
Engrenage cpl.
2 269 128
1
Kupplung kpl.
Coupling
Accouplement
3 269 129
1
Mitnehmer
Driver
Doigt d'entrainement
4 270 372
1
Schwungscheibe kpl.
Fly wheel
Disque d'inertie
5 270 374
1
Aufnahme/Wiedergabekopf kpl.
Record/Playback head cpl.
Täte d'emegistrement/reproduction cpl.
6 270 373
1
Löschkopf kpl.
Erase head cpl.
Täte d'effacement cpl.
7 269 547
1
Motor kpl.
Motor cpl.
Moteur compl.
8 270 257
1
Lager
Bearing
Palier
9 270 258
1
Klinke
Latch
Cliquet
10 270 259
1
Pausearm
Pause arm
Bras de pause
11 270 260
1
Playarm
Play arm
Bras de Play
12 270 375
1
Zwischenrad kpl. verp.
Inter mediate gear
Rouleau d'inter mädiaire
14 270 263
1
RF-Hebel
RF-Lever
RF-Levier
17 270 376
1
Zugmagnet kpl.
Plunger
Bras de traction
18 270 265
1
Zugfeder
Tension spring
Ressort de traction
20 270 268
1
Zugfeder
Tension spring
Ressort de traction
21 270 269
1
Zugfeder
Tension spring
Resoort de traction
22 270 270
1
Druckfeder
Compression spring
Ressort de pression
Ressort de traction
23 270 271
1
Zugfeder
Tension spring
24 270 272
1
Zugfeder
Tension spring
Ressort de traction
25 270 273
6
Druckfeder
Compression spring
Ressort de pression
26 270 274
1
Schenkelfeder
V-spring
Ressort ä branches
27 270 275
1
Zugfeder
Tension spring
Ressort de traction
28 270 276
1
Zugfeder
Tension spring
Ressort de traction
29 270 277
1
Zugfeder
Tension spring
Ressort de traction
30 270 278
2
Zugfeder
Tension spring
Ressort de traction
31 270 279
1
Schenkelfeder
V-spring
Ressort ä branches
32 270 280
1
Zugfeder
Tension spring
Ressort de traction
33 270 281
1
Zugfeder
Tension spring
Ressort de traction
34 270 282
1
Schenkelfeder
V-spring
Ressort ä branches
35 270 283
1
Schenkelfeder
V-spring
Ressort ä branches
36 270 284
1
Schenkelfeder
V-spring
Ressort ä branches
37 270 285
1
Zugfeder
Tension spring
Ressort de traction
38 270 286
1
Zugfeder
Tension spring
Ressort de traction
39 270 287
1
Druckfeder
Compression spring
Ressort de pression
40 270 288
1
Zugfeder
Tension spring
Ressort de traction
41 270 289
1
Schenkelfeder
V-spring
Ressort ä branches
42 269 131
2
Schalter
Switch
Interrupteur
43 269 132
1
Schalter
Switch
Interrupteur
44 269 133
1
Schalter
Switch
Interrupteur
45 269 134
1
Schalter
Switch
Interrupteur
46 269 135
1
Schalter
Switch
Interrupteur
47 269 136
1
Andruckrolle kpl.
Pressure pulley cpl.
Rouleau de pression
48 270 290
1
Justageschraube
Adjustment screw
Vis de reglage
49 270 291
2
Mitnehmerkappe
Cap
Capot
52 270 292
2
Filz
Felt
Feutre
53 270 293
6
Federlager
Spring bearing
Ressort support
54 270 294
1
Capstanrad
Capstan reel
Capstan rouleau
55 270 295
1
Kurvenlager
Cam bearing
Support
56 270 296
1
Hebel
Lever
Levier
57 270 297
1
Stophebel
Stop lever
Levier de stop
59 270 377
1
Cassettenhalter kpl.
Cassette holder
Fixation de cassette
61 270 378
1
Riemensatz
Belt set
Särie de courroies
62 270 301
1
Führungsrolle
Guide pulley
Rouleau
63 270 302
1
Kopfträger
Head base
Support de la tete
64 270 342
1
Kurvenrad
Cam wheel
Roue ä cames
65 270 303
1
Distanzrolle
Coller
Rouleau
66 270 379
1
Motorbefestigungsteile
Motor mounting cpl.
Piäces de fixation du moteur
67 270 304
2
Distanzrolle
Coller
Rouleau
69 270 305
1
Distanzrolle
Coller
Rouleau
70 270 306
2
Distanzrolle
Coller
Rouleau
71 269 141
1
Antriebsrolle
Drive pulley
Rouleau d'entrainement
72 270 307
1
Ansatzscheibe
Washer
Rondelle
74 270 308
1
Distanzscheibe
Coller
Ronleau
76 270 310
1
Scheibe
Washer
Rondelle
77 270 309
1
Scheibe
Washer
Rondelle
78 270 311
1
Pausenkurve
Pause cam
Cames de intermission
79 270 312
1
Betätiger
Actuater
Fonctioner
80 270 313
2
Schutzplatte
Misfunction protect plate
Plaque de protectrice
81 270 314
1
Forwardarm
Forward arm
Bras de Forward
82 270 315
1
Schaltarm
Switch arm
Bras de contact
83 270 316
1
Recordarm
Record arm
Bras de Record
84 270 317
1
Rewindarm
Rewind arm
Bras de Rewind
85 270 318
1
Antriebsarm
Drive arm
Bras de commande
86 270 319
1
Tastenrahmen
Escutcheon for buttons
Cadre pour boutons
87 270 321
1
Schutzhebel
Protecting lever
Levier de protectirce
88 270 321
1
Berührungshebel
Touching lever
Levier de contact
89 270 322
2
Haltewinkel
Bracket
Equerre
90 270 323
1
Träger
Brace
Etrier
91 270 324
1
Halter
Holder
Support
15
