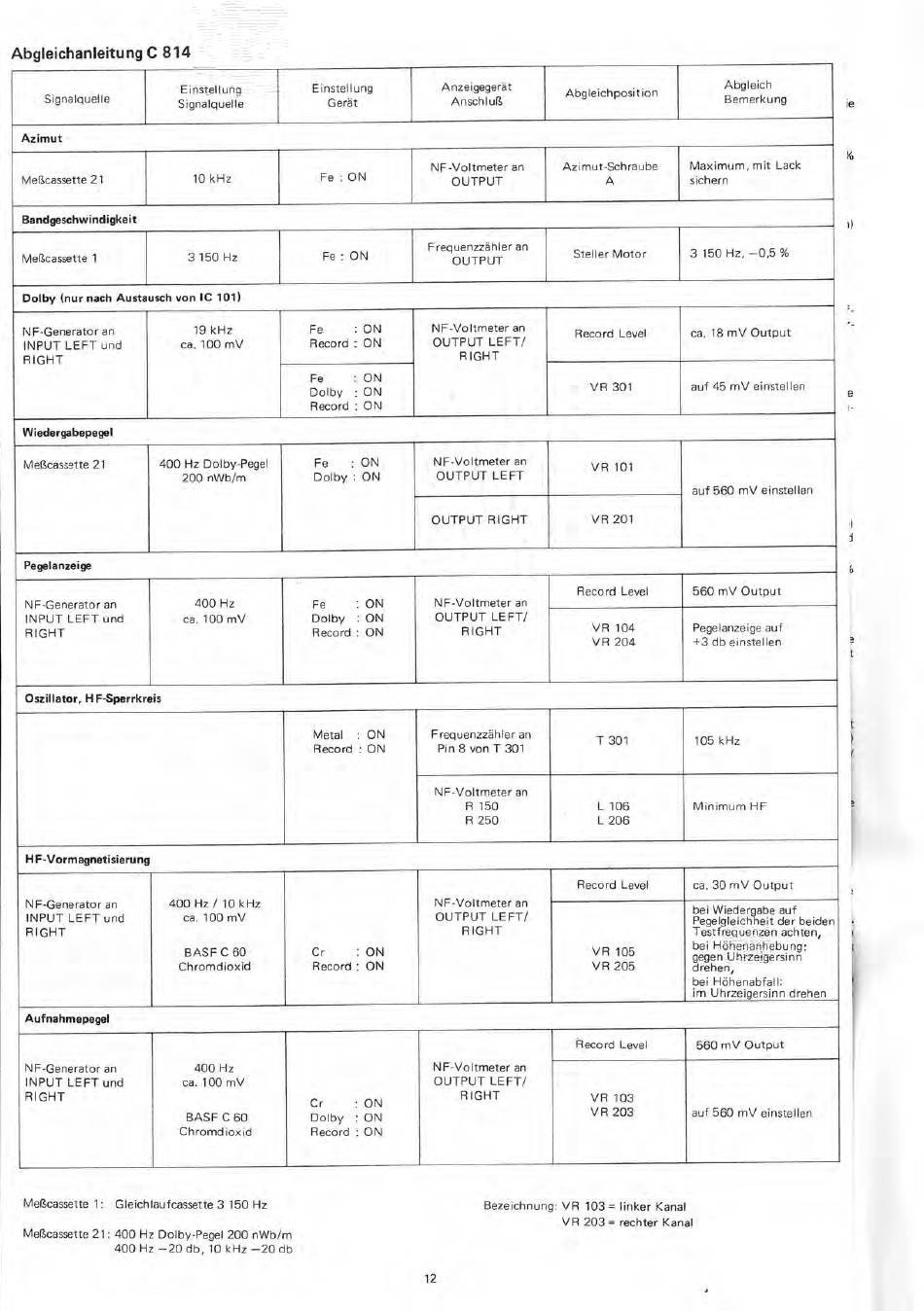

Abgleichanleitung C 814
Signalquelle
Einstellung
Signalquelle
Einstellung
Gerät
Anzeigegerät
Anschluß
Abgleichposition
Abgleich
Bemerkung
Azimut
Meßcassette 21
10 kHz
Fe : ON
NF-Voltmeter an
OUTPUT
Azimut-Schraube
A
Maximum, mit Lack
sichern
Bandgeschwindigkeit
Meßcassette 1 3 150 Hz Fe : ON
Frequenzzähler an
OUTPUT
Steller Motor 3 150 Hz, —0,5 %
Dolby (nur nach Austausch von IC 101)
NF-Generator an
INPUT LEFT und
RIGHT
19 kHz
ca. 100 mV
Fe
: ON
Record: ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
ca. 18 mV Output
Fe :ON
Dolby : ON
Record : ON
VR 301
auf 45 mV einstellen
Wiedergabepegel
Meßcassette 21
400 Hz Dolby-Pegel
200 nWb/m
Fe : ON
Dolby: ON
NF-Voltmeter an
OUTPUT LEFT
VR 101
auf 560 mV einstellen
OUTPUT RIGHT VR 201
Pegelanzeige
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
Fe
: ON
Dolby : ON
Record: ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
560 mV Output
VR 104
VR 204
Pegelanzeige auf
+3 db einstellen
Oszillator, HF-Sperrkreis
Metal ON
Record ON
Frequenzzähler an
Pin 8 von T 301
T301 105 kHz
NF-Voltmeter an
R 150
R250
L 106
L206
Minimum HF
HF-Vormagnetisierung
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz / 10 kHz
ca. 100 mV
BASF C 60
Chromdioxid
Cr : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level ca. 30 mV Output
VR 105
VR 205
bei Wiedergabe auf
Pegelgleichheit der beiden
Testfrequenzen achten,
bei Höhenanhebung:
gegen Uhrzeigersinn
drehen,
bei Höhenabfall:
im Uhrzeigersinn drehen
Aufnahmepegel
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
BASF C 60
Chromdioxid
Cr :ON
Dolby : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level 560 mV Output
VR 103
VR 203
auf 560 mV einstellen
Meßcassette 1: Gleichlaufcassette 3 150 Hz
Bezeichnung: VR 103 = linker Kanal
VR 203 = rechter Kanal
ie
))
6
Meßcassette 21: 400 Hz Dolby-Pegel 200 nWb/m
400 Hz —20 db, 10 kHz —20 db
