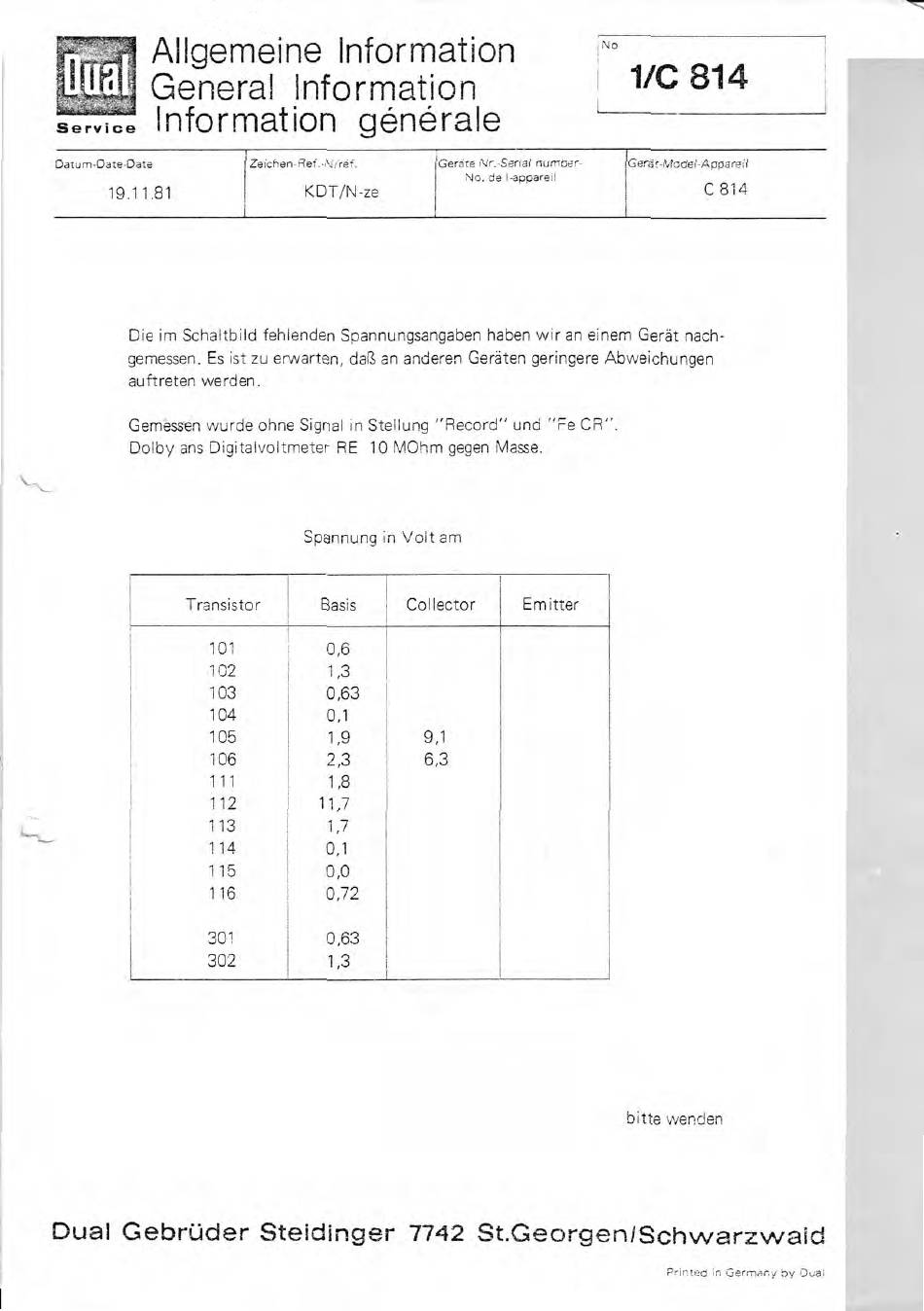

Dual C 814 Serviceanleitung Seite 21

Service
Allgemeine Information
General Information
Information gänärale
No
1/C 814
Datum-Date-Date
Zeichen Ref.-Niräf. Geräte Nr.-Serial number-
No. de 1-appareil
Gerät-Modei-Appareil
19.11.81
KDT/N-ze
C814
Die im Schaltbild fehlenden Spannungsangaben haben wir an einem Gerät nach-
gemessen. Es ist zu erwarten, daß an anderen Geräten geringere Abweichungen
auftreten werden.
Gemessen wurde ohne Signal in Stellung "Record" und "Fe CR".
Dolby ans Digitalvoltmeter RE 10 MOhm gegen Masse.
Spannung in Volt am
Transistor Basis Collector Em itter
101 0,6
102 1,3
103 0,63
104 0,1
105 1,9 9,1
106 2,3 6,3
111 1,8
112 11,7
113
1,7
114 0,1
115 0,0
116 0,72
301 0,63
302 1,3
bitte wenden
Dual Gebrüder Steldinger 7742 St.Georgen1Schwarzwald
Printed in Germany by Dual
