Dual C 822 Serviceanleitung Seite 28

130
Grundstellung der
Hubmagnete oberer
Anschlag
der Langlöcher
Achtung
Nicht am Zugmagnetarm 130
biegen

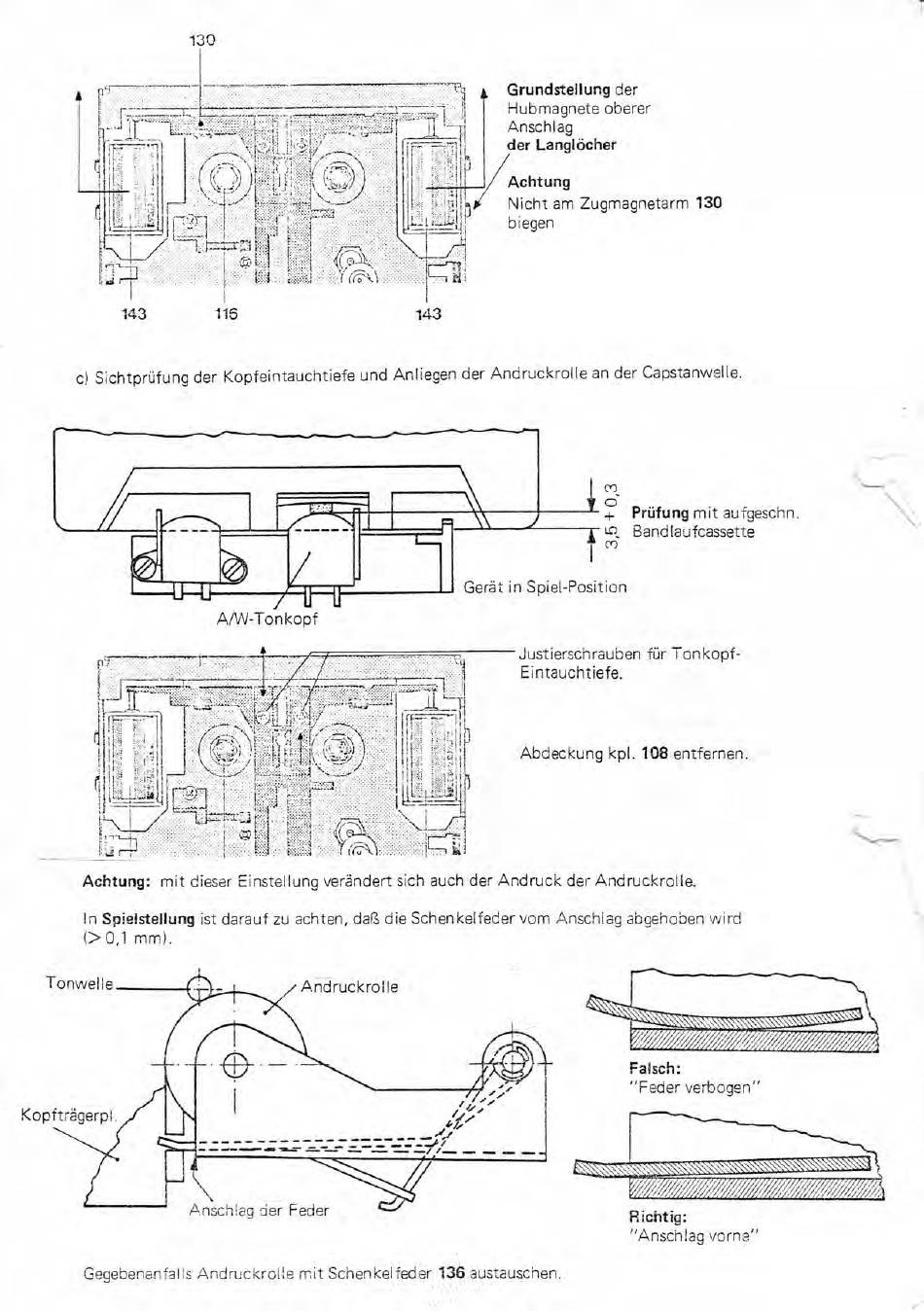

c) Sichtprüfung der Kopfeintauchtiefe und Anliegen der Andruckrolle an der Capstanwelle.
A/W-Tonkopf
Gerät in Spiet-Position
Prüfung mit aufgeschn.
Bandlaufcassette
Justiersch rauben für Tonkopf-
Eintauchtiefe.
Abdeckung kpl. 108 entfernen.
Achtung: mit dieser Einstellung verändert sich auch der Andruck der Andruckrolle.
In Spielstellung ist darauf zu achten, daß die Schenkelfeder vom Anschlag abgehoben wird
(>0,1 mm).
Tonwelle
Kopfträgerpl.
Andruckrolle
Anschlag der Feder
Falsch:
"Feder verbogen"
Richtig:
"Anschlag vorne"
Gegebenenfalls Andruckrolle mit Schenkelfeder 136 austauschen.
