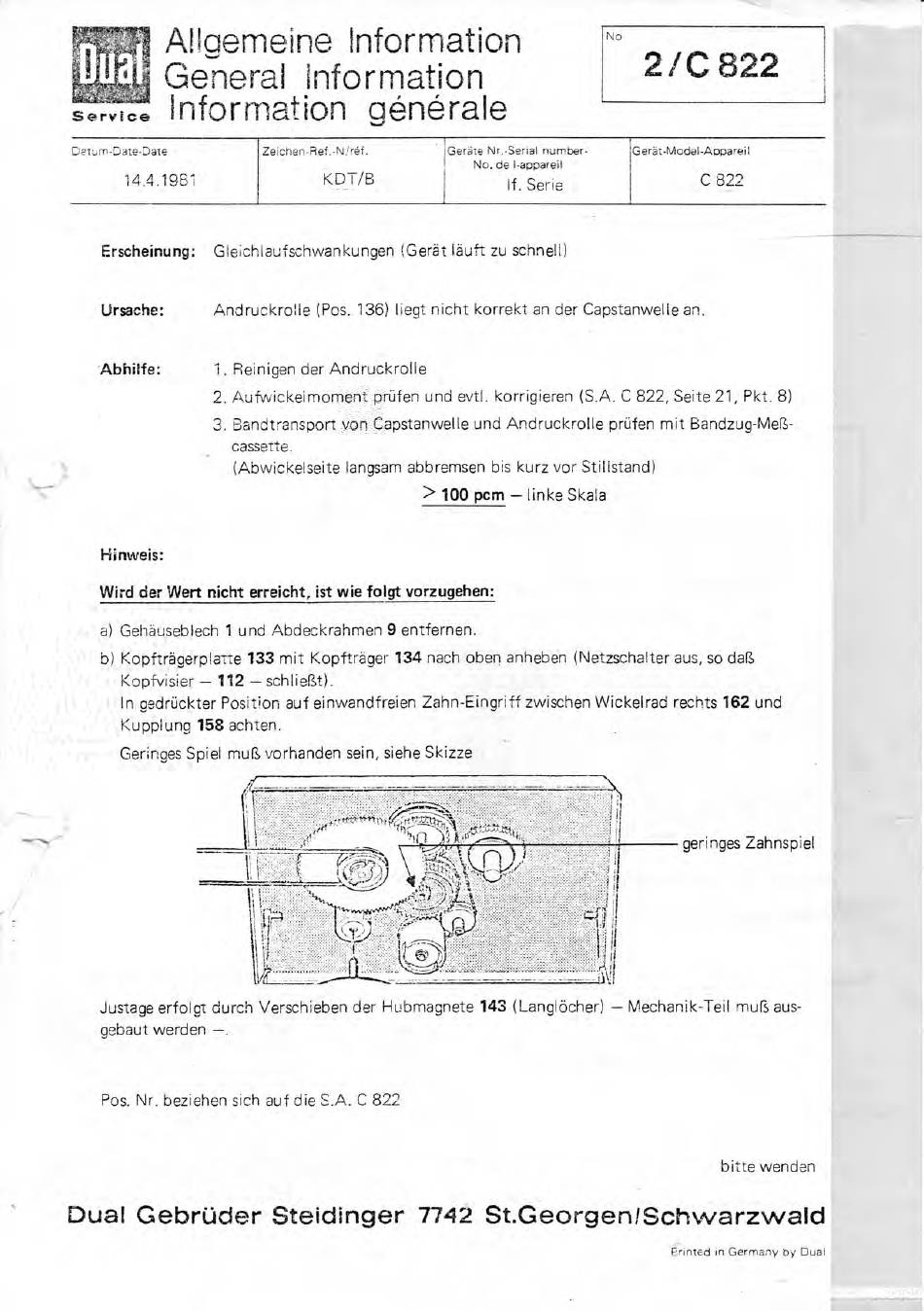

Dual C 822 Serviceanleitung Seite 27

Service
Alioemeine Information
General information
Information gäiärale
Detum-Date-Date
14.4.1981
Zeichen-Ref.-N/ref.
KDT/B
'Geräte Nr.-Serial number-
I No. de I-appareil
1
If. Serie
Erscheinung:
Gleichlaufschwankungen (Gerät läuft zu schnell)
No
2 C822
Gerät-Model-Appareil
C 822
Ursache:
Andruckrolle (Pos. 136) liegt nicht korrekt an der Capstanwelle an.
Abhilfe: 1. Reinigen der Andruckrolle
2. Aufwickelmoment prüfen und evtl. korrigieren (S.A. C 822, Seite 21, Pkt. 8)
3. Bandtransport von Capstanwelle und Andruckrolle prüfen mit Bandzug-Meß-
cassette.
(Abwickelseite langsam abbremsen bis kurz vor Stillstand)
> 100 pcm — linke Skala
Hinweis:
Wird der Wert nicht erreicht, ist wie folgt vorzugehen:
a) Gehäuseblech 1 und Abdeckrahmen 9 entfernen.
b) Kopfträgerplatte 133 mit Kopfträger 134 nach oben anheben (Netzschalter aus, so daß
Kopfvisier — 112 —schließt).
In gedrückter Position auf einwandfreien Zahn-Eingriff zwischen Wickelrad rechts 162 und
Kupplung 158 achten.
Geringes Spiel muß vorhanden sein, siehe Skizze
geringes Zahnspiel
I
Justage erfolgt durch Verschieben der Hubmagnete 143 (Langlöcher) — Mechanik-Teil muß aus-
gebaut werden —.
Pos. Nr. beziehen sich auf die S.A. C 822
bitte wenden
