5.1.5. Menü "Terminal konfig."

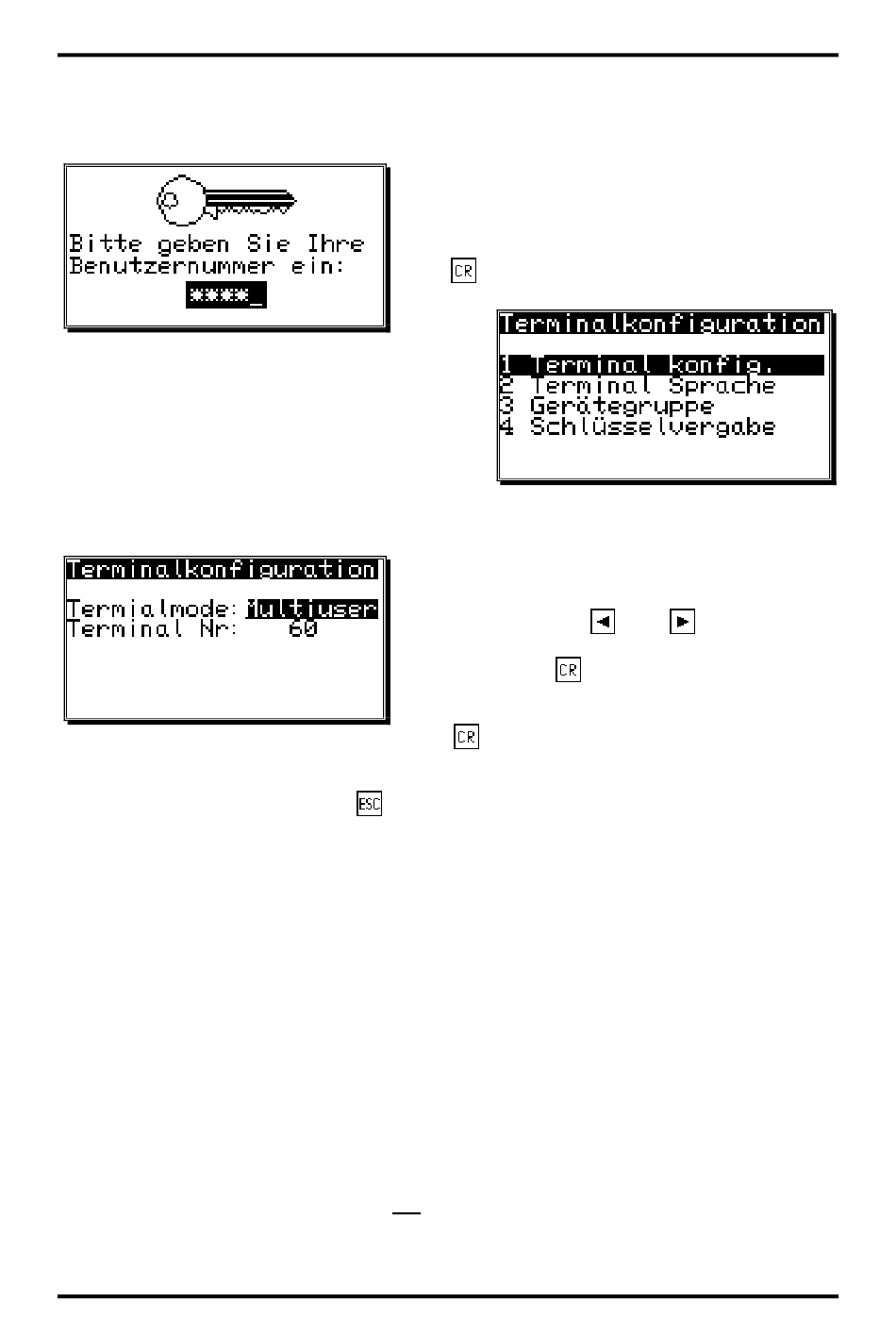

Dieses Menü wählen Sie aus, um das Terminal zu konfigurieren.
Danach erscheint das rechts dargestellte Untermenü
im Bildschirm.
5.1.5.1. Untermenü "Terminal konfig."
Dieses Menü wählen Sie aus, wenn Sie den Kommunikationsmode und die CamCon Terminal Unit -
bzw. Gerätenummer einstellen wollen. Der Kommunikationsmode wird hier durch die Bezeichnung
liegen. Die genaue Beschreibung der einzelnen Terminalmodes erfolgt im nächsten Kapitel.
Durch einmaliges kurzes Betätigen der

5.1.5.1.1. Der Kommunikationsmode bzw. Terminalmode (Ser.Mode)

Das CamCon Terminal stellt insgesamt fünf verschiedene Kommunikationsmode zur Verfügung. Diese
sind 1. = "Cam-BUS", 2. = "Standard", 3. = "Multiuser", 4. = "S5-L1" und 5. = "3964R". Wird ein
bestimmter Mode eingeschaltet, so muß sichergestellt sein, daß jedes Gerät mit dem Kontakt
aufgenommen werden soll, auch diesen eingestellten Kommunikationsmode unterstützt. Beachten Sie
hierbei auch, daß es möglich ist bei Ihrer Bestellung den Type der eingesetzten Schnittstelle zwischen
RS232 oder RS485 auszuwählen. DC51/T4 = RS485 oder DC51/T2 = RS232. Alle fünf
"Kommunikationsmode" arbeiten sowohl in der RS232 Punkt zu Punkt Kommunikation als auch in der
RS485 BUS Kommunikation.

5.1.5.1.1.1. Der "Cam-BUS" Kommunikationsmode

Diese Einstellung müssen Sie auswählen, wenn Sie ein oder mehrere CamCon Nockenschaltwerke,
von verschiedenen Stellen aus programmieren oder anzeigen wollen. Dies ist z.B. der Fall, wenn Sie
das CamCon Terminal DC51/T4, die Tochteranzeige CD10 und den PC über den RS485 BUS mit
einem oder mehreren Geräten kommunizieren lassen wollen.
Achtung: Bei dieser Einstellung müssen alle CamCon Geräte sowie ein eventuell angeschlossener
PC mit einer RS485 Schnittstelle und einer Software ab Dezember 1996 ausgestattet
sein.
Ausgabe: Jun. 17
Bevor Sie fortfahren
Benutzernummer
Gerätekonfiguration ein.
Falls Sie keine Benutzernummer vergeben haben, geben
Sie die Benutzernummer "5693" ein und betätigen Sie die
Taste um das erste mal in die Terminalkonfiguration
zugelangen.
"Terminalmode" und die Unit - bzw. Gerätenummer
durch die Bezeichnung "Terminal Nr." abgekürzt.
Zur Auswahl des Kommunikationsmodes wird durch
Betätigen der Tasten
Kommunikationsmode
Betätigen der Taste
erfolgt, so wird nun die Eingabe der Terminal Nr. (Unit -
bzw. Gerätenummer) erwartet. Auch diese wird mit der
Taste übernommen und kann zwischen 0 und 63
Taste gelangen Sie zurück zum Konfigurationsmenü.
