Digitronic
Automationsanlagen GmbH
3. Elektrische Anschlüsse
3.1. Klemmenbelegung CamCon Terminal

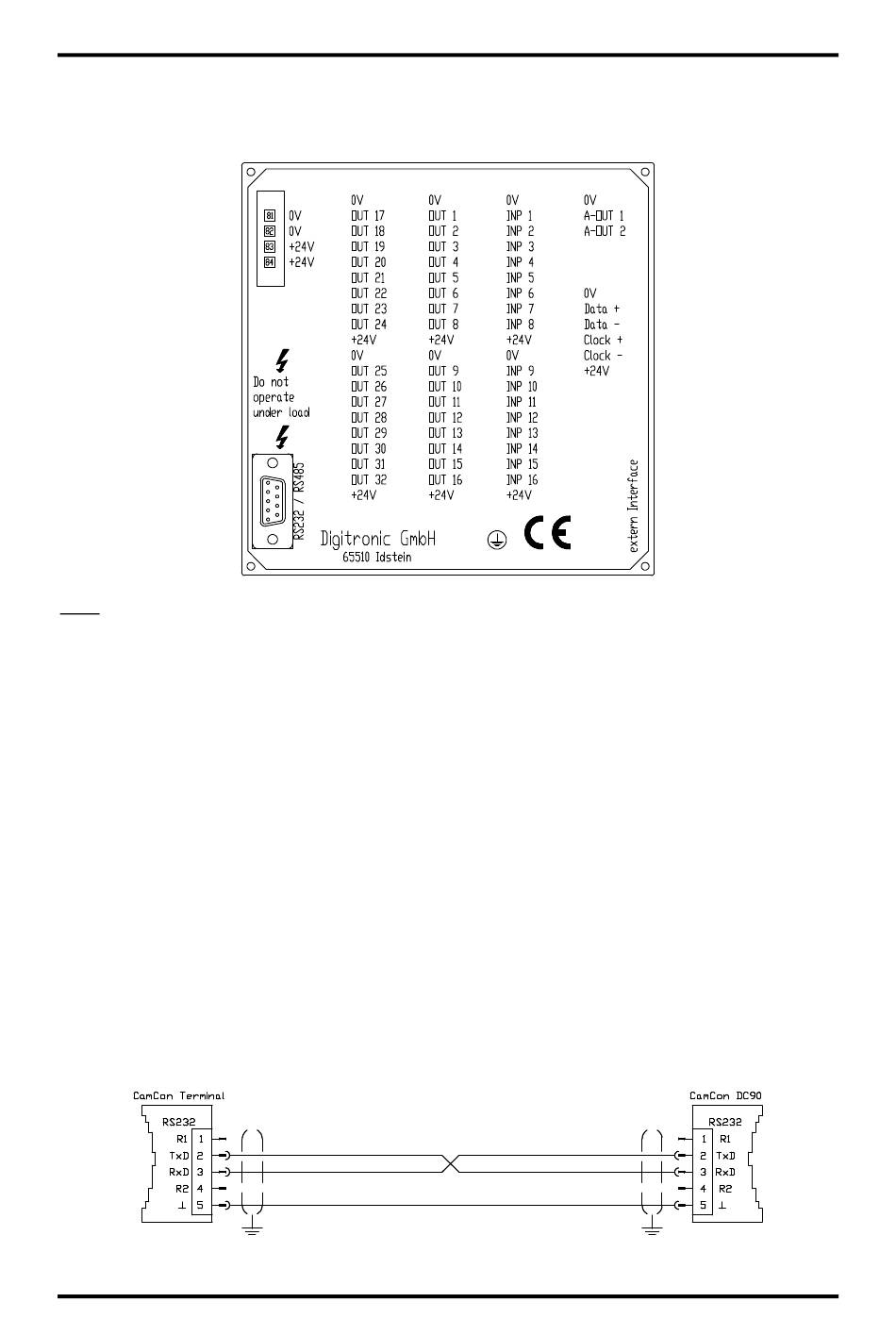

Abb.: Rückansicht des CamCon Terminal mit Klemmenbelegung
3.1.1. Klemmenbelegung der Spannungsversorgung
Klemme
81:
0V Spannungsversorgung
Klemme
82:
0V Spannungsversorgung
Klemme
83:
+24V DC Spannungsversorgung
Klemme
84:
+24V DC Spannungsversorgung
3.1.2. Klemmenbelegung der seriellen Schnittstelle
Bei der Bestellung des CamCon Terminal können Sie den Typ der seriellen Schnittstelle zwischen
RS232 oder RS485 wählen. Je nachdem welcher Typ eingesetzt wird, ändert sich die
Anschlußbelegung und Verdrahtung (DC51/T4 = RS485 / DC51/T2 = RS232).
3.1.2.1. Klemmenbelegung der seriellen RS232 Schnittstelle
DSUB 9 Stiftleiste:
Pin
1,4
Pin
2
Pin
3
Pin
5
Pin
6-9
Ausgabe: Jun. 17
CamCon
RS232 Schnittstelle (max. 15m Leitungslänge)
dürfen nicht belegt werden !
TxD
RxD
Masse
nicht belegt.
CamCon Terminal
DC51/T
Seite: 5
