2 Fehlersuche
Es ist nicht zulässig, lediglich den Mikroschalter im Druckrelais zu ersetzen.

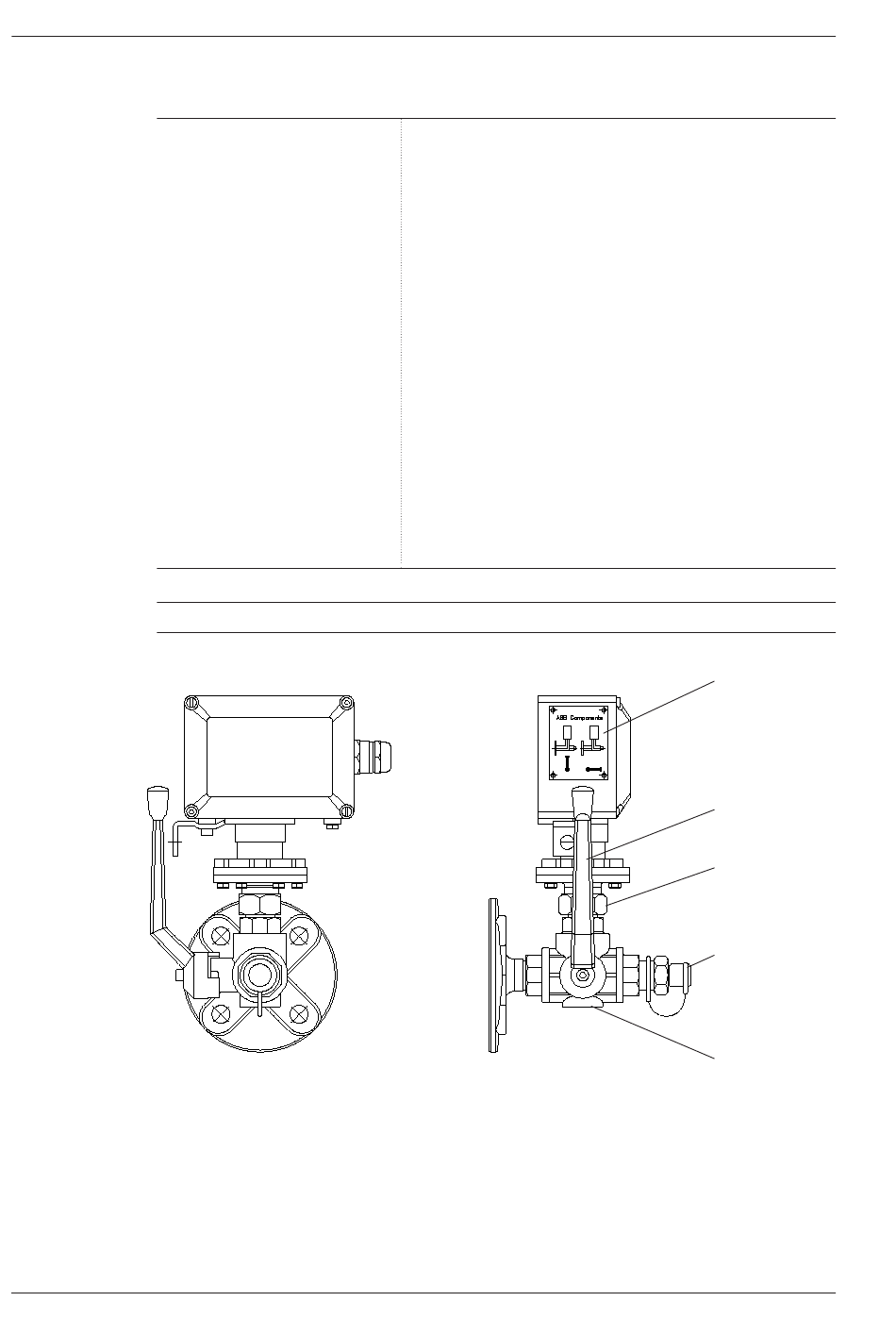

Abb. 3. Druckrelais.
14
3. Führen Sie den Funktionstest aus. Gehen Sie wie folgt
vor:
- Stellen Sie den Ventilgriff auf Prüfstellung wie auf
dem Informationsschild dargestellt.
– Schließen Sie Luftpumpe und Druckmesser an den
Prüfanschluss am Druckrelais an (Gewinde R 1/8").
– Erhöhen Sie den Druck, bis das Druckrelais die
Leistungsschalter des Transformators auslöst.
– Lesen Sie den Druck am Druckmesser ab und
vergleichen Sie ihn mit dem auf dem Informations-
schild genannten Druck. Die maximal zulässige
Abweichung beträgt ±10%. Ist die Abweichung
größer, sollte das Druckrelais ausgetauscht werden.
– Stellen Sie sicher, dass das Signal bei einer Druck-
entlastung deaktiviert wird.
– Drehen Sie nach Abschluss der Überprüfung den
Ventilgriff zurück in die Betriebsstellung.
4. Wenn das Druckrelais den Isolationstest und bzw.
oder Funktionstest nicht besteht, muss es ersetzt
werden. Siehe Abschnitt 3.2.
VORSICHT
Informationsschild
Ventilgriff
Schnellkupplung
Prüfanschluss
(R 1/8")
fm_00117
Griff am
Dreiwegeventil
1ZSE 5492-130 de, Rev. 4
