- Seite 1 ® Produkt-Handbuch ABB i-bus IP-Router IPR/S 2.1 Gebäude-Systemtechnik ...
- Seite 2 Dieses Handbuch beschreibt die Funktion des IP-Routers IPR/S 2.1 mit dem Anwendungsprogramm IP Routing. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden.
-
Seite 3: Inhaltsverzeichnis
KNX-Telegramme im Netzwerk ............30 4.1.3 IPR/S als Bereichskoppler ............... 31 4.1.4 IPR/S als Linienkoppler ..............32 4.1.5 Gemischte Topologie ............... 33 Anhang Bestellangaben ................... 35 Notizen ....................36 Notizen ....................37 Notizen ....................38 © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 5: Allgemein
ABB i-bus Allgemein Allgemein Der IP-Router IPR/S 2.1 verbindet den KNX-Bus mit einem Ethernet- Netzwerk. Über das Netzwerk können KNX-Telegramme an andere Geräte gesendet oder von diesen empfangen werden. Das Gerät verwendet zur Kommunikation das KNXnet/IP-Protokoll der KNX-Association. Dieses ist nicht kompatibel mit dem EIBlib/IP-Protokoll, welches z.B. -
Seite 7: Gerätetechnik
III nach DIN EN 60664-1 Verschmutzungsgrad 2 nach DIN EN 60664-1 KNX-Sicherheitskleinspannung SELV 24 V DC Temperaturbereich Betrieb 0 °C…+45 °C Lagerung -25 °C…+55 °C Transport -25 °C…+70 °C Umgebungsbedingung maximale Luftfeuchte 93 %, keine Betauung zulässig © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 8 Das Gerät unterstützt nicht die Verschließfunktion eines Projekts bzw. des KNX-Geräts in der ETS. Wenn Sie den Zugriff auf alle Geräte des Projekts durch einen BCU-Schlüssel sperren, hat es auf dieses Gerät keine Auswirkung. Es kann weiterhin ausgelesen und programmiert werden. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 9: Anschlussbild

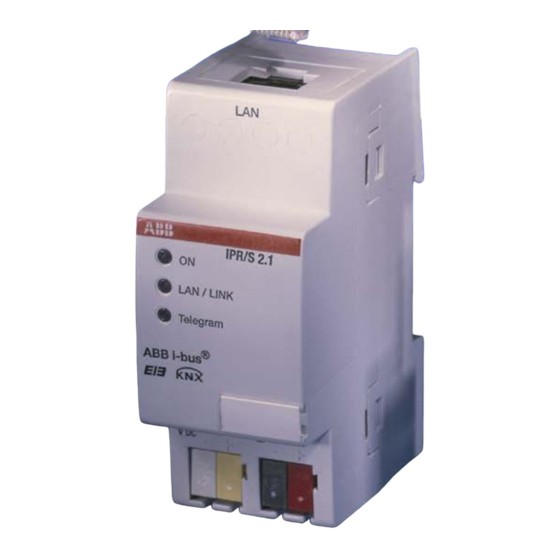

® ABB i-bus Gerätetechnik Anschlussbild IPR/S 2.1 LED ON Programmier-LED LED LAN/LINK Programmier-Taste LED Telegramm Schilderträger Anschluss Versorgungsspannung Anschluss LAN Anschluss KNX © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 10: Maßbild
® ABB i-bus Gerätetechnik Maßbild © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 11: Montage Und Installation
Um das Gerät in Betrieb zu nehmen, wird ein PC mit der ETS ab ETS3 ® V3.0e oder höher, eine Anbindung an den ABB i-bus , z.B. über eine KNX- Schnittstelle, sowie eine Versorgungsspannung von 10 bis 30 V DC benötigt. -
Seite 12: Beschreibung Der Ein- Und Ausgänge
Die Netzwerkanbindung erfolgt über eine Ethernet-RJ45-Schnittstelle für LAN-Netzwerke. Die Netzwerkschnittstelle kann mit einer Übertragungsgeschwindigkeit von 10/100 MBit/s betrieben werden. Die Netzwerkaktivität wird durch die LED LAN/LINK auf der Gehäusefrontseite angezeigt. Bedienelemente Es befinden sich keine Bedienelemente am IP-Router. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 13: Anzeigeelemente
Die LED blinkt, wenn das Gerät Aktivität auf dem Netzwerk erkennt, z.B. wenn Daten ausgetauscht werden. Telegram • Die LED leuchtet, wenn eine Verbindung zum KNX vorhanden ist. • Die LED blinkt, wenn das Gerät ein Telegramm auf dem KNX erkennt. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 15: Inbetriebnahme
Dieses Kapitel beschreibt die Parameter des IP-Routers an Hand der Parameterfenster. Die Parameterfenster sind dynamisch aufgebaut, so dass je nach Parametrierung und Funktion der Ausgänge weitere Parameter oder ganze Parameterfenster freigegeben werden. Die Defaultwerte der Parameter sind unterstrichen dargestellt, z.B.: Option: nein © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 16: Parameterfenster Knx -> Lan
Berücksichtigung der Filtertabelle. Diese Einstellung ist nur für Inbetriebnahme und Diagnose sinnvoll. Im Normalbetrieb sollte diese nicht verwendet werden. • sperren: Alle Gruppentelegramme vom KNX zum LAN werden gesperrt, ohne Berücksichtigung der Filtertabelle. © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 17 (ACK senden), wenn sie vom IP-Router auch auf das LAN weitergeleitet werden. Damit werden nur Telegramme bestätigt, die auch in der Filtertabelle des IPR/S eingetragen sind. • immer: Alle Gruppentelegramme auf dem KNX werden durch den IPR/S bestätigt. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 18: Parameterfenster Lan -> Knx
Berücksichtigung der Filtertabelle. Diese Einstellung ist nur für Inbetriebnahme und Diagnose sinnvoll. Im Normalbetrieb sollte diese nicht verwendet werden. • sperren: Alle Gruppentelegramme vom LAN zum KNX werden gesperrt, ohne Berücksichtigung der Filtertabelle. © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 19 Es werden nur die Telegramme vom LAN zum KNX übertragen, welche in die Linie übermittelt werden sollen. • sperren: Physikalisch adressierte Telegramme und Broadcast- Telegramme werden nicht vom IPR/S bearbeitet. Bei dieser Einstellung werden physikalisch adressierte Telegramme oder Broadcast-Telegramme vom LAN zum KNX gesperrt. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 20: Parameterfenster Ip-Einstellungen
Das Parameterfenster IP-Adresse erscheint. IP-Kommunikation speziell einstellen Optionen: nein • nein: Der IPR/S sendet die Telegramme als Multicasts mit der Standardadresse 224.0.23.12 auf das IP-Netzwerk. • ja: Die Standardeinstellung soll nicht verwendet werden. Das Parameterfenster IP-Kommunikation erscheint. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 21: Parameterfenster Ip-Adresse
Die Subnet-Maske definiert die Klasse des Netzwerks. Abhängig von der Anzahl und Struktur der Subnets muss die Subnet-Maske entsprechend gesetzt werden. Im einfachsten Fall eines kleinen Netzwerks sollte die Subnet-Maske 255.255.255.0 wie folgt eingestellt werden: Byte 1: Byte 2: Byte 3: Byte 4: © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 22 Der Parameter Standard Gateway gibt die Verbindungsstelle, z.B. die IP- Adresse eines Routers, zwischen Netzwerken an, durch die IP-Telegramme übertragen werden sollen. Diese Gateways sind nur in größeren Netzwerken vorhanden. Für kleine Netzwerke kann die Einstellung 0.0.0.0 beibehalten werden. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 23: Parameterfenster Ip-Kommunikation Multicast
Unicast: Das Routing für dieses Gerät wird abgeschaltet. Die IP-Telegramme werden nur als Unicast an die eingestellten Adressen gesendet. Diese spezielle Kommunikation ist nicht gemäß KNXnet/IP-Spezifikation und funktioniert derzeit (Stand 08/2008) nur zwischen ABB-IPR/S- Geräten. © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 24 Alle IP-Router oder andere KNXnet/IP-Geräte, die Telegramme am IP-Netzwerk austauschen sollen, müssen die gleiche Routing Multicast IP-Adresse verwenden. Sollen Geräte im gleichen Netzwerk betrieben werden, aber keine Telegramme austauschen, so müssen sie unterschiedliche Routing Multicast IP-Adressen verwenden. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 25: Parameterfenster Ip-Kommunikation Unicast
Diese spezielle Kommunikation ist nicht gemäß KNXnet/IP-Spezifikation und funktioniert derzeit (Stand 08/2008) nur zwischen ABB-IPR/S-Geräten. IP Routing Unicast Adresse 1/2 Optionen: Byte x 0…255 Die Unicast IP-Adresse 1 legt die Zieladresse der IP-Telegramme des IP-Routers fest. © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 26 Dieser Parameter legt den Port für die IP-Adresse 1 bzw. 2 fest. Es dürfen keine allgemein reservierten Ports verwendet werden, z.B. für http, ftp, oder 0-1024, 1900, 1901, 50000, 50001, 50002, 51000-51255. Wird einer dieser Ports eingetragen, so wird die Unicast-Übertragung nicht aktiviert. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 27: Kommunikationsobjekte
Adresse, die für eine Tunneling-Verbindung, z.B. zur ETS, verwendet werden kann: Visualisierung PC mit ETS 1.1.255 1.1.0 1.1.10 1.1.11 Hinweis Die physikalische Adresse für die Tunneling-Verbindung muss in die Topologie passen. Daher wurde im obigen Beispiel 1.1.255 verwendet. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 28: Einstellungen Ab Ets3.0F
Nach Auswahl des Geräts werden dessen Daten, z.B. MAC oder Klartextname, angezeigt: • Mit der Bestätigung OK wird die Einrichtung des IPR/S als Programmierschnittstelle beendet. Falls das gewünschte Gerät nicht verbunden wird, kann die Verbindung durch Anklicken der Schaltfläche KNXnet/IP-Diagnose-Assistent geprüft werden. © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 29 Über die Schaltfläche Einstellungen kann die physikalische Adresse der Tunneling-Verbindung als Programmierschnittstelle eingestellt werden. Es erscheint folgendes Fenster: Es muss sichergestellt werden, dass die physikalische Adresse der Tunneling-Verbindung in die Topologie passt, hier z.B. 1.1.255. © 2012 ABB STOTZ-KONTAKT GmbH...
-
Seite 31: Planung Und Anwendung
AutoIP), wird bis zum nächsten Neustart (Aus-/Einschalten oder Neuprogrammierung) beibehalten. Soll die IP-Adresse des IPR/S fest zugeordnet sein, so kann in der ETS eine feste IP-Adresse ( sowie Subnet Maske und Standard Gateway) eingestellt werden, siehe Parameterfenster IP-Einstellungen. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 32: Knx-Telegramme Im Netzwerk
Während eines IP-, TCP- oder UDP-Flooding (Zugriff aus dem Internet) ist der IP-Router nicht erreichbar. Alle Dienste sind wieder verfügbar, sobald das Flooding beendet ist. Um diese Reaktion zu vermeiden, ist ein Rate Limiting auf Netzwerkebene einzustellen. Bitte sprechen Sie dazu mit dem Netzwerkadministrator. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 33: Ipr/S Als Bereichskoppler
Bereichskopplers (1.0.0…15.0.0) erhalten. Aktuell können in einem ETS- Projekt (ETS3.0f) bis zu 15 Bereiche mit Bereichskopplern angelegt werden. Das folgende Bild zeigt diese Topologie mit IP-Routern als Bereichskoppler und KNX-Linienkoppler (LK/S4.1). G = KNX device LK = Line coupler © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 34: Ipr/S Als Linienkoppler
Das folgende Bild zeigt diese Topologie mit IP-Routern als Linienkoppler. G = KNX device Diese Topologie kann als flache Topologie bezeichnet werden, da es KNX- Haupt- oder Bereichslinien gibt. Die Telegramme einer KNX-Linie werden direkt auf das Ethernet übertragen. © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 35: Gemischte Topologie
Tiefgarage, als Linienkoppler einzusetzen, so ist dies möglich. Dabei muss nur beachtet werden, dass der IP-Router als Linienkoppler die Linienkoppleradresse aus einem freien Bereich verwendet, z.B. hier im Bild 2.1.0. G = KNX device LK = Line coupler © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 37: A Anhang
® ABB i-bus Anhang Anhang Bestellangaben Kurzbezeichnung Bezeichnung Erzeugnis-Nr. bbn 40 16779 Preis- Gew. 1 St. Verp.-einh. gruppe [kg] [St.] 652 29 2 IPR/S 2.1 IP-Router, REG 2CDG 110 061 R0011 © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 38: A.2 Notizen
® ABB i-bus Anhang Notizen © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 39: Notizen
® ABB i-bus Anhang Notizen © 2012 ABB STOTZ-KONTAKT GmbH... -
Seite 40: A.4 Notizen
® ABB i-bus Anhang Notizen © 2012 ABB STOTZ-KONTAKT GmbH... - Seite 42 69123 Heidelberg, Germany wir uns jederzeit ohne Vorankündigung vor. Telefon: +49 (0)6221 701 607 (Marketing) Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG +49 (0)6221 701 434 (KNX Helpline) übernimmt keinerlei Verantwortung für eventuelle Telefax: +49 (0)6221 701 724 Fehler oder Unvollständigkeiten in diesem...
