Vorsicht: Bietet wichtige Informationen oder Warnhinweise zu einer Situation, die sich nachteilig auf die Ausrüstung auswirken kann. Information: Enthält wichtige Informationen über das Gerät. — Erläuterungen zu Abkürzungen und Begriffen OTM_C_21D Automatischer Umschalter, Typname LN1-Schalter I Versorgungsleitung z. B. die Primärleitung LN2-Schalter II Versorgungsleitung z.

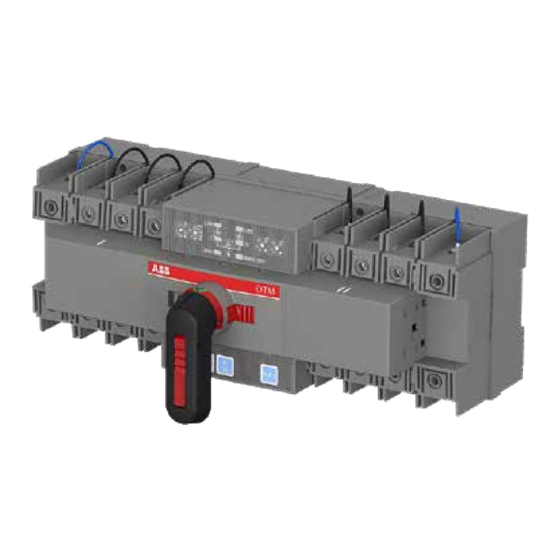

Produktübersicht Produktübersicht Der automatische Netzumschalter Compact ATS Die Umschaltung kann über einen manuell betätig OTM_C_21D kann als Umschalter in einem drei ten Griff, lokal über Drucktasten oder vollauto phasigen oder einphasigen Netz verwendet werden. matisch erfolgen. Der Automatikbetrieb beinhaltet Es werden folgende Parameter überwacht: mehrere Betriebsarten: Priorität der Leitung 1,...
Seite 5
Über- oder Unterspannung (wenn der Generator modus ausgewählt ist) • Umschaltung (von Position I) auf Position 0 • Umschaltung (von Position 0) auf Position II Schalter I Status Schalter II Status Abbildung 2. Automatische Umschaltsequenzen beim Compact ATS OTM_C_21D, Priorität auf Netz 1...
Seite 6
• Umschalter (von Position II) auf Position I • Umschalter (von Position 0) auf Position I Schalter I Status Schalter II Status Abbildung 3. Automatische Umschaltsequenzen beim Compact ATS OTM_C_21D, Keine Leitungspriorität Der Generator ist ohne Leitungspriorität deaktiviert. Halten Sie den Generator in diesem Modus ausgeschaltet.
Seite 7
Über- oder Unterspannung (wenn der Generatormodus ausgewählt ist) • Umschaltung (von Position I) auf Position 0 • Umschaltung (von Position 0) auf Position II Schalter I Status Schalter II Status Abbildung 4. Automatische Umschaltsequenzen beim Compact ATS OTM_C_21D, Manueller Rückschaltmodus...
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Schnellstart Um den Schalter manuell zu betätigen: 2.
Seite 9
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D Automatikbetrieb Der Compact ATS OTM_C_21D muss sich im Automatikbetrieb befinden und die LED „AUTO“ leuchtet, damit der Schalter entsprechend der eingestellten Betriebsart automatische Umschaltzyklen durch- führen kann.
Seite 10
Automatikmodus zurückkehren. Die LED „AUTO“ leuchtet wie ge- wohnt „ON“. 4. Nach Abschluss des Ferntests kehrt der Compact ATS OTM_C_21D automatisch in den Automatik- betrieb zurück („AUTO“ LED leuchtet). Abbildung 7. Anschluss der Ferntestverbindung beim Compact ATS OTM_C_21D In der Prüfsequenz wird der Hauptstromkreis geschlossen.
Seite 11
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D Verriegelung durch Vorhängeschlösser Sperrung der elektrischen Funktion Der Schalter kann in jeder Position mit einem Vor- Unbefugte können keine Veränderungen an den hängeschloss abgeschlossen werden, so dass alle...
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Erklärung der Bedienelemente, Einstellungen und Schnittstellen Drucktasten Die Umschaltung mit den Drucktasten überspringt die Verzögerungszeiten,...
Seite 13
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D Einstellungen der Drehschalter zum Setzen von Parametern 1.
Seite 14
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D DIP-Schalter Einstellung 1. Schaltverzögerung Ts: Die Verzögerung des Umschaltens von Primärleitung zu Sekundär- leitung im Automatikbetrieb Modus;...
Seite 15
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D Klemmen-Ein- und -Ausgänge Der Schalter verfügt über 11 Bit Signalanschlüsse: Abbildung 15.
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Technische Daten Automatischer Netzumschalter Parameter Bemessungsbetriebsspannung U 220~240 V AC 50~60 Hz...
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Installation Installationsmöglichkeiten Der Schalter kann mit Schrauben auf einer Montage platte oder auf einer DIN-Schiene montiert werden. Die feste Installation auf einer Montageplatte sieht wie folgt aus: Abbildung 16. Installation von OTM_C_21D, mit Schrauben auf Montageplatte...
Seite 19
Zuerst wird die Verriegelung mit einem geeigneten Werkzeug herausgezogen, wie in Abbildung 17 dargestellt. Abbildung 17. Installation der OTM_C_21D, DIN-Schienenmontage (1) Nachdem Sie den Schalter an der Hutschiene befestigt haben, drücken Sie die Verriegelung zurück wie in Abbildung 18 dargestellt.
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Optionales Zubehör Parallelverbindungsschienen OTM32-125F2C21D OMZC03 OTM32-125F3C21D OTM32-125F4C21D...
Seite 21
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D Kabelabdeckungen OTS125T3 OTS125T1 OTS125T Abbildung 21. Kabelabdeckungen Hilfskontaktblöcke OA710/OA1G01 0.75…2.5 mm²...
A U T O M AT I S C H E R N E T Z U M S C H A LT E R , O T M _ C _ 2 1 D — Wartung und allgemeine Fehlerbehebung Wartung Um die Zuverlässigkeit des Schalterbetriebs zu gewährleisten, sollten regelmäßig (einmal alle 3 Monate) Schalttests durchgeführt werden, um die ordnungsgemäße Funktion zu bestätigen.
Seite 23
A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D...
