2. Kennenlernen der Pumpe
2.1. Hauptmerkmale

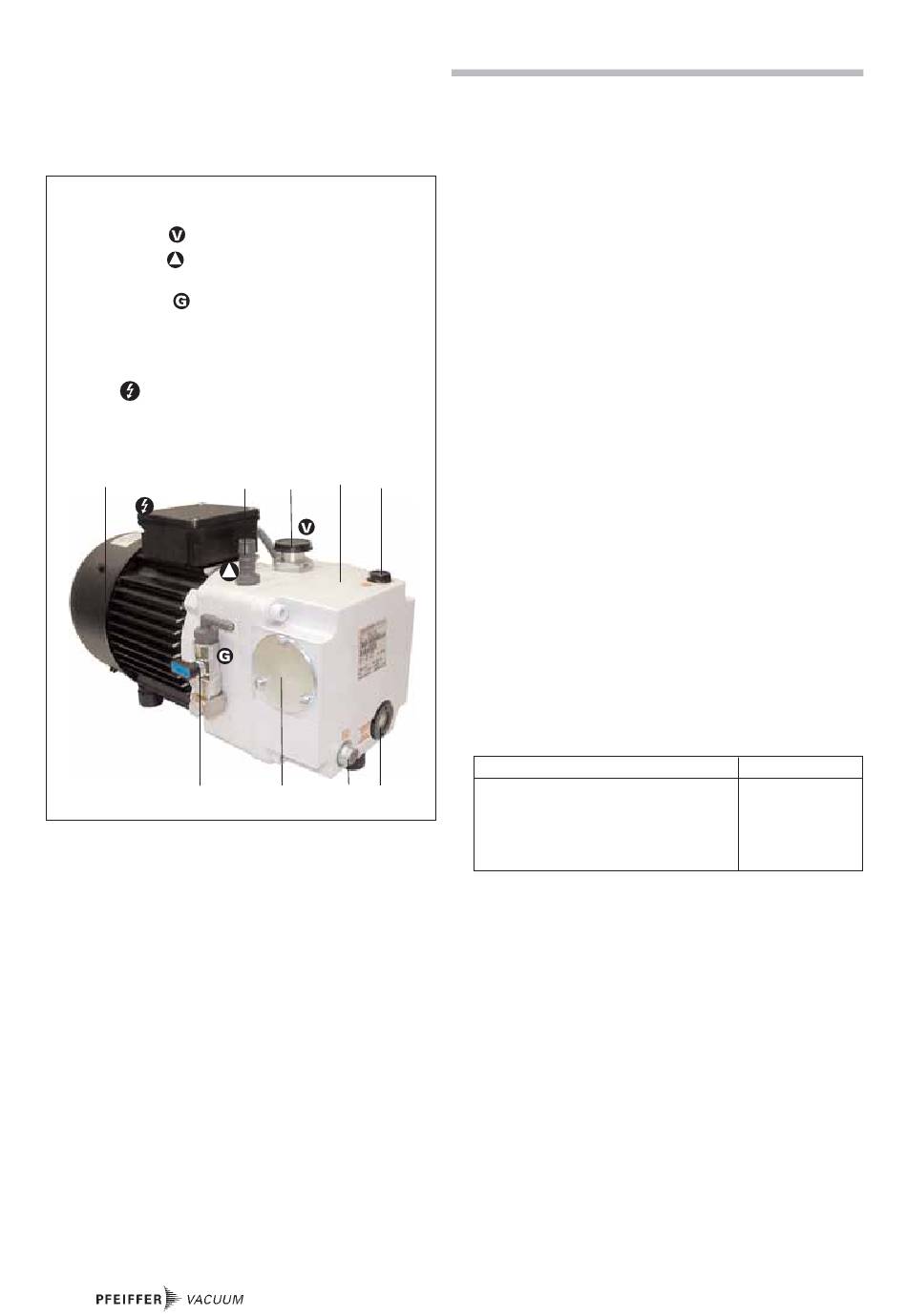

Vakuumpumpe UNO 6
1 Vakuumflansch,
2 Auspuffflansch,
6 Pumpengehäuse
74 Gasballastventil;
80 Schauglas
140 Betriebsmittel-Einfüllschraube
142 Betriebsmittel-Ablaßschraube
129 Abdeckung für Ölnebelfilter
250 Motor,
290 Betriebsmittelrückführung
250
74
Die UNO 6 ist eine ölgedichtete einstufig arbeitende
Drehschiebervakuumpumpe mit Luftkühlung und
Umlaufschmierung. Ein Sicherheitsventil im Ansaugflansch
verschließt automatisch die Ansaugleitung und verhindert
Betriebsmittelrückströmung beim Abschalten der Pumpe.
Der Auslaß ist über einen Betriebsmittelabscheider (ONF) mit
integriertem Ölnebelfilter geführt.
Die Pumpe ist für Prozess-Technologien in der Lebensmittel-
und Verpackungsindustrie sowie für den Einsatz im Metallur-
giebereich geeignet.
Die Pumpe ist für den Dauer- oder Intervallbetrieb im
Vakuumbereich von 400 bis 2 mbar bestimmt.
4
2 1 6 140
145 142 80
Bestimmungsgemäße Verwendung
– Die Drehschieberpumpe UNO 6 darf nur zur Vakuumerzeu-
gung eingesetzt werden.
– Pumpe ist nur zum Abpumpen von Luft und inerten Gasen
geeignet.
– Keine korrosiven oder explosiven Gase pumpen.
– Pumpe nicht in explosionsgefährdeten Bereichen einsetzen.
– Andere Zubehörteile als die in dieser Anleitung genannten
dürfen nicht ohne Zustimmung von Pfeiffer Vacuum
verwendet werden.
Nicht-bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt:
– Der Einsatz zu Zwecken, die von den o.g. abweichen,
insbesondere:
– Die Pumpe zur Druckerzeugung zu verwenden.
– Das Abpumpen von Gasen die mit Verunreinigungen
wie Partikeln, Stäuben und Kondensat versehen sind.
– der Anschluß an Pumpen und Geräte, die lt. deren
Betriebsanleitung hierfür nicht vorgesehen sind;
– der Anschluß an Geräte, die berührbare, spannungs-
führende Teile aufweisen.
B B e e i i n n i i c c h h t t b b e e s s t t i i m m m m u u n n g g s s g g e e m m ä ä ß ß e e m m E E i i n n s s a a t t z z e e r r l l i i s s c c h h t t j j e e g g l l i i c c h h e e r r
H H a a f f t t u u n n g g s s - - u u n n d d G G e e w w ä ä h h r r l l e e i i s s t t u u n n g g s s a a n n s s p p r r u u c c h h . .
2.2. Lieferumfang
Produkt
Pumpe mit Einphasenmotor und für
Betriebsmittel D D 1 1
(D1 im Lieferumfang enthalten)
230V/50 Hz (± 10%)
Bestell-Nr.:
PK D01 151
