Montage- und Bedienungsanleitung

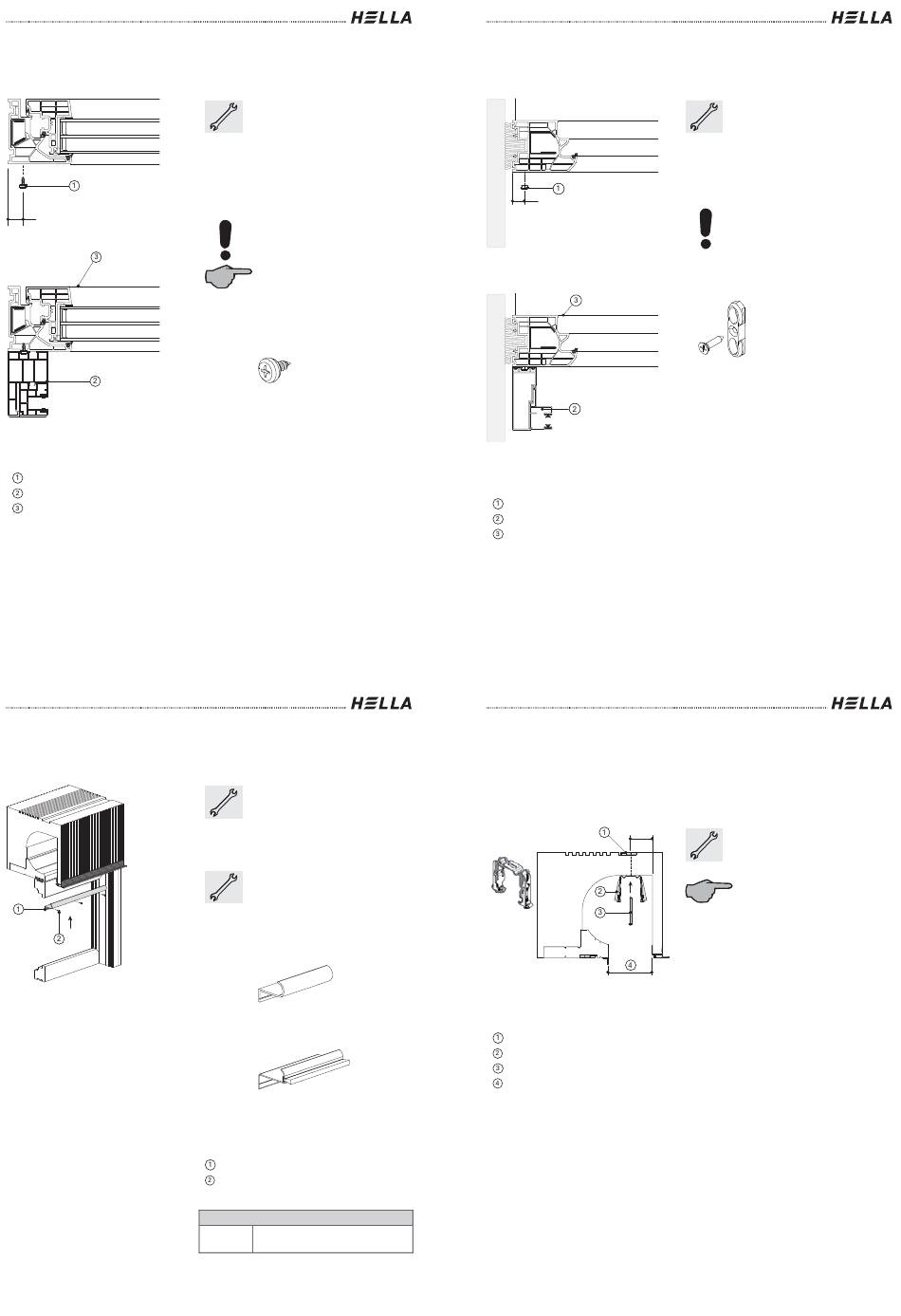

Montage Führungsschienen
Rollladen mit Revision von außen – PVC-Führungsschiene
22
Legende
Klemmnippelschraube
Rollladen-Führungsschiene
Fenster- oder Türelement
Technische Änderungen vorbehalten – Ausgabe Juli/2015
Montage- und Bedienungsanleitung

Montage Revisionsblende

Rollladen mit Revision von außen
Technische Änderungen vorbehalten – Ausgabe Juli/2015
Klemmnippelschraube (1) mit
einem Randabstand von 22 mm
anbringen.
Rollladen-Führungsschiene (2)
in den Schlussstab des Behan-
ges führen und bündig mit Au-
ßenkante Fensterrahmen auf die
Klemmnippelschrauben (1)
aufclipsen.
Achten Sie auf eine vertikale und
parallele Ausrichtung der beiden
Führungsschienen.
Montagematerial
Anzahl der benötigten
Klemmnippelschrauben je nach
Länge der Führungsschiene:
<1500 mm: 3 Stück
>1501 mm : 4 Stück
Revisionsblende (1) zwischen
den Führungsschienen bis zur
Unterkante Kasten schieben und
mit dem Fenster- oder Türele-
ment verschrauben (2). Randab-
stand der ersten Schrauben
beträgt 50 mm.
Element mit montiertem Aufsatz-
kasten aufrichten und einen
Probelauf für die ordnungsmäßi-
ge Funktion des Rollladens
durchführen.
PVC-Revisionsblende
Aluminium-Revisionsblende
mit Bürste
Legende
Revisionsblende
Linsenkopfschraube
Montagematerial gesamt
längen- Linsenbohrschraube 3,9x13
abhängig
Montage- und Bedienungsanleitung
Montage Führungsschienen
Rollladen mit Revision von außen – Aluminium-Führungsschiene
16
Legende
Befestigungsclips
Rollladen-Führungsschiene
Fenster- oder Türelement
27 28 Technische Änderungen vorbehalten – Ausgabe Juli/2015
Montage- und Bedienungsanleitung
Montage Träger für Raffstore / Jalousie
Jalousiekasten
Vertikalträger VZ – VT1
für Oberschiene 58x56 VZ
für Oberschiene unten offen
Legende
A Distanzmaß
Kammerprofil
Träger
Linsenkopfschraube
Schachtöffnung
29 30 Technische Änderungen vorbehalten – Ausgabe Juli/2015
Befestigungsclips (1) mit einem
Randabstand von 22 mm an-
bringen.
Rollladen-Führungsschiene (2)
in den Schlussstab des Behan-
ges führen und bündig mit Au-
ßenkante Fensterrahmen auf die
Befestigungsclips (1) aufclipsen.
Achten Sie auf eine vertikale und
parallele Ausrichtung der beiden
Führungsschienen.
Montagematerial
Anzahl der benötigten
Befestigungsclips je nach
Länge der Führungs-
schiene:
<1500 mm: 3 Stück
>1501 mm : 4 Stück
Distanzmaß (A) auf den Kasten
A
gemäß Tabelle übertragen und
die Träger (2) mit dem Kam-
merprofil (1) verschrauben (3).
Distanzmaß A
64 mm
bei Schachtöffnung (4): 128
mm
70 mm
bei Schachtöffnung (4): 150
mm
