Montageanleitung
Diese Anleitung muss vor
Montage und Bedienung
gelesen werden!

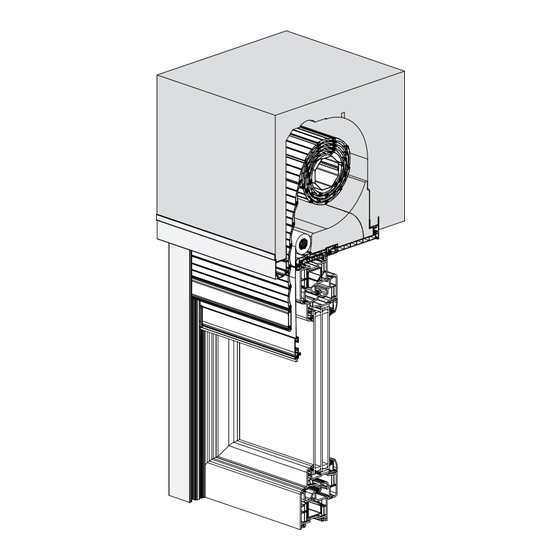

Aufsatzkasten TOP FOAM RvU

Werbung

loading

Verwandte Anleitungen für Hella TOP FOAM RvU

Inhaltszusammenfassung für Hella TOP FOAM RvU

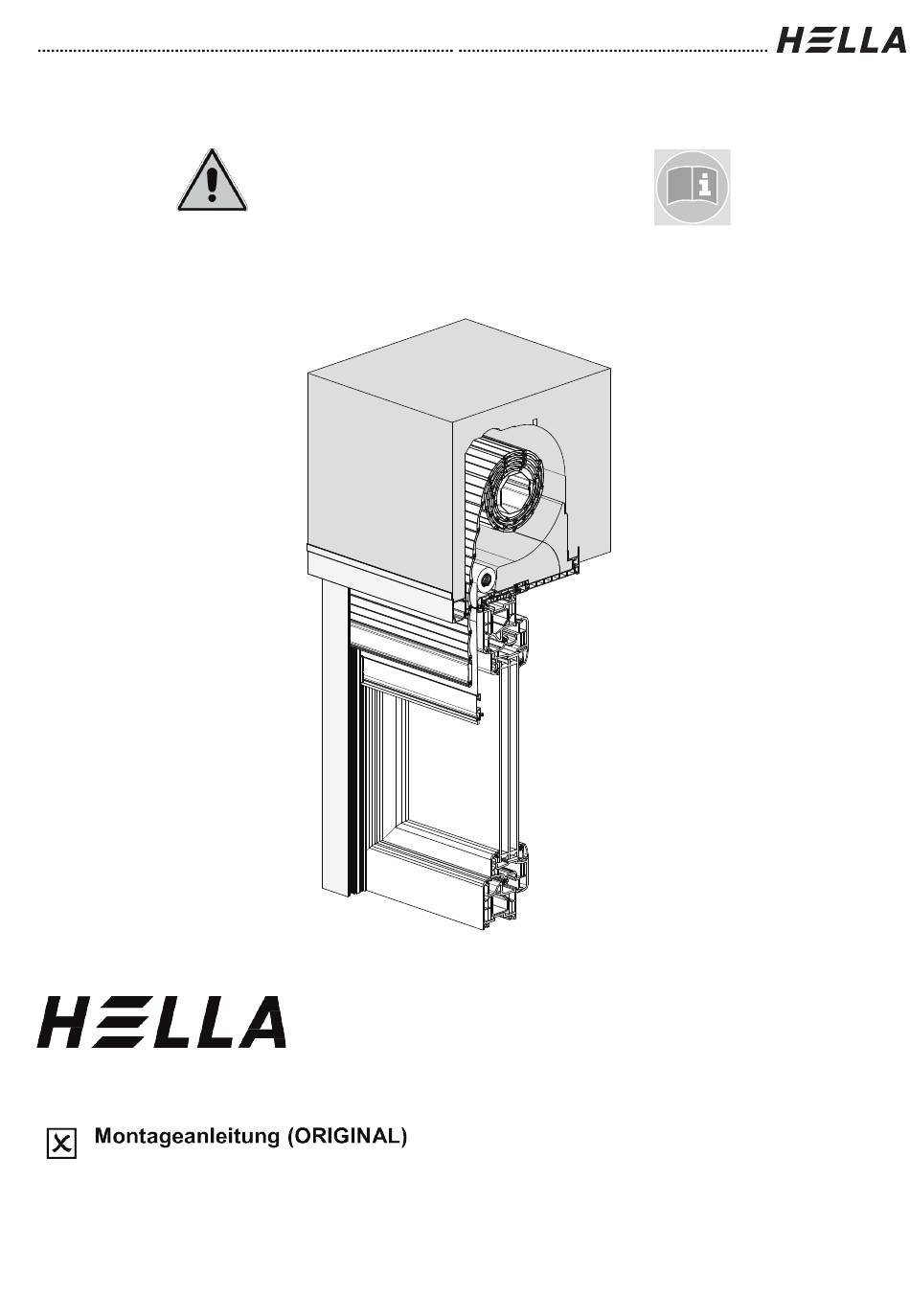

  • Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP FOAM RvU...
  • Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvU ........... 3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ......................10 Montage Führungsschienen ....................17 Montage Insektenschutz ..................... 22 Probelauf ..........................24 Statik ..........................25 Optionen ..........................
  • Seite 3 Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvU Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
  • Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
  • Seite 5 Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Je nach Montageuntergrund Bohrerset (Biteinsatz AW 10, AW 20) gem. Untergrund Bitverlängerung Wasserwaage Rollmeter Stift Schraubendreher Schraubenschlüssel oder Ratsche Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 6 Montageanleitung Allgemein Abbildung beispielhaft Randabstand - PVC-Führungsschiene = 80 mm - Aluminium-Führungsschiene = 125 mm Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Führungsschienen sind am oberen Ende mit einer Sicherungsschraube gegen Abrutschen zu sichern. Legende Elementhöhe Randabstand Elementbreite Führungsschiene...
  • Seite 7 Montageanleitung Allgemein Montagematerial Führungsschienen PVC-Führungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
  • Seite 8 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
  • Seite 9 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Insektenschutz-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
  • Seite 10 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschließen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –...
  • Seite 11 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 12 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Adapterprofil mittig zwischen den Kopfstücken einsetzen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 13 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Blendrahmen einsetzen bis die Profile einrasten. 4..Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nachdrücken.
  • Seite 14 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Varianten der Befestigungsstiele. Der Montageablauf ist bei beiden Stielen identisch. Legende: Befestigungsstiel gerade Befestigungsstiel verstärkt Montagematerial: Zwei Stück Linsenbohrschrauben 3,9x13 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 15 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsstiel bei Kunststofffenstern kröpfen. Montagematerial: - Holzfenster: Linsenkopfschraube 4x35 mm - Kunststoff-/Metallfenster: Linsenbohrschraube 4,2x22 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 16 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsbeispiel: Befestigungsstiel von innen rechts. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 17 Montageanleitung Montage Führungsschienen Montageposition bei außenliegender Führungsschiene PVC-Führungsschiene 61x41 mm Bündig mit Außenkante Blendrahmen montiert. Legende Positionierungshilfe am Einlauftrichter Aluminium-Führungsschiene 61x39 mm Bündig mit Außenkante Blendrahmen PVC-Führungsschiene 61x41 mm montiert. Aluminium-Führungsschiene 61x39 Aluminium-Insektenschutz- Doppelführungsschiene 61x41 mm Aluminium-Insektenschutz- Doppelführungsschiene 61x41 mm Bündig mit Außenkante Blendrahmen montiert.
  • Seite 18 Montageanleitung Montage Führungsschienen Montageposition bei eingerückter außenliegender Führungsschiene Führungsschiene an der vorgegebenen Position befestigen. Gültig für PVC- und Alu- Doppelführungsschiene. Legende Einlauftrichter Positionierhilfe Führungsschiene Abdeckblech Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 19 Montageanleitung Montage Führungsschienen Montageposition der Führungsschiene bei Mittelsituationen Führungsschiene an der vorgegebenen Position befestigen. Gültig für PVC- und Alu- Doppelführungsschiene. Legende Einlauftrichter Doppelführungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 20 Montageanleitung Montage Führungsschienen Montageposition der Führungsschiene bei Mittelsituationen Führungsschiene an der vorgegebenen Position befestigen. Gültig für PVC- und Alu- Doppelführungsschiene. Legende Einlauftrichter Einzelführungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 21 Montageanleitung Montage Führungsschienen Clipsbare PVC-/Aluminium-Führungsschienen Führungsschiene aufclipsen. Die Führungsschiene muss an der Unterkante des Kopfstücks anstehen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 22 Montageanleitung Montage Insektenschutz Einstellung untere Arretierung Arretierstück (1) links und rechts in der Führungsnut auf die gewünschte Verriegelungshöhe einstellen und mit der Schraube fixieren. Insektenschutz-Führungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 23 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...
  • Seite 24 Montageanleitung Probelauf Anlage 3x probefahren. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 25 Montageanleitung Statik Kastenbefestigung rund innen/außen Zwischen Kasten und Montageuntergrund eine druckfeste Unterlage einlegen. Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbetondecke: WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzliche Kastenbefestigung auf der Außen- und/oder Innenseite.
  • Seite 26 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbetondecke: Zwei Stück WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzliche Kastenbefestigung auf der Außen- und/oder Innenseite. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 27 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 28 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 29 Montageanleitung Statik Montage Statikkonsole Beim Schließen der Revisionsblende ist sicherzustellen, dass sich die Dichtschnur in der Kopfstücknut befindet. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 30 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 31 Montageanleitung Statik Montage Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 32 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung in die Stahlverstärkung des Fensters muss sichergestellt werden! Dies ist je nach Fenstertyp zu prüfen. Legende Statikkonsole Bodenverstärkungsprofil Montagematerial für Blendrahmen Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 33 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung nach oben mit Laschen Legende Kastenbefestigung nach oben mit geeignetem Montagematerial (nicht im Montagematerial. Lieferumfang) Schraubpositionen druckfest Empfehlung bei Stahlbetondecke: mit Distanzklötzen Fischer ULTRACUT FBS II 8x130 unterfüttern. 80/65 US TX Distanzklötze druckfest (nicht im Lieferumfang) Statikkonsole 2 Stück Befestigungslaschen...
  • Seite 34 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erforderlichen Position mit Montagematerial (nicht im der Statikkonsole Lieferumfang) verschrauben. Empfehlung bei Untergrund Kastenbefestigung mit Stahlbeton: Fischer ULTRACUT FBS II geeignetem 8x130 80/65 US TX Montagematerial.
  • Seite 35 Montageanleitung Statik Montage Statikkonsole Bei der Ausführung mit Statikkonsole und einer Kastenstärke >300 mm, den Dämmkeil im Bereich der Statikkonsole einsetzen. Kleber nicht im Lieferumfang enthalten. Legende Dämmkeil für Aufdoppelung Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 36 Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Legende Blendrahmen-Kupplungsprofil (nicht im Lieferumfang enthalten) Statikprofil mit Lasche für Pfostenbefestigung (nicht im Lieferumfang enthalten) Aussparung für Pfosten am Aufsatzkasten (ab Werk) Montagelasche in das Kupplungsprofil einschieben. Auf die passende Höhe zur Befestigung in z.B. der Stahlbetondecke einstellen.
  • Seite 37 Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Montagelasche mit z.B. Stahlbetondecke verschrauben. Montagematerial nicht im Lieferumfang enthalten. Legende Montagelasche (nicht im Lieferumfang enthalten) Stahlbetondecke Montagematerial (nicht im Lieferumfang enthalten) Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 38 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Montagerahmen (1) bereits am Verputzarbeiten (2) am Aufsatzkasten vormontiert. Aufsatzkasten durchführen. Legende Detailansicht für den Lüftereinbau Luftkanal (4) in den Abdeckung (5) vom Montagerahmen einsetzen. Zuluftelement (6) entfernen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 39 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Zuluftelement (7) am Abdeckung (10) wieder am Montagerahmen (8) verschrauben Zuluftelement aufclipsen. (9). Zuluftelement (11) am Aufsatzkasten montiert. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 40 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Montagerahmen (1) bereits am Verputzarbeiten (2) am Aufsatzkasten vormontiert. Aufsatzkasten durchführen. Legende Detailansicht für den Lüftereinbau Lüfterhalterung (4) vom Lüfterhalterung (4) auf dem Fensterlüfter (5) entfernen. Montagerahmen (6) verschrauben (7). Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 41 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Fensterlüfter (9) am Fensterlüfter (10) am Montagerahmen (8) einhängen. Aufsatzkasten montiert. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 42 Montageanleitung Montage – Element mit Gurtantrieb In der Standardausführung wird der Rollladen, mit Gurt und Gurtwickler bereits eingefädelt, ausgeliefert. Befestigen Sie den Gurtwickler am Blendrahmen. Lieferung erfolgt ohne Schrauben. Die Montagehöhe kann beliebig gewählt werden. Wir empfehlen: Unterkante Gurtwickler = Unterkante Fensterflügel.
  • Seite 43 Montageanleitung Montage – Element mit Kurbelantrieb In der Standardausführung wird der Rollladen mit bereits eingebautem Gelenklager ausgeliefert. Kurbelstange auf das Kreuzgelenk stecken. Auf die Ausrichtung der Bohrungen achten. Kurbelsicherungsclip auf die Kurbelstange stecken. Kurbelhalter an geeigneter Stelle montieren. Legende Kreuzgelenk Kurbelstange Kurbelsicherungsclip Kurbelhalter...
  • Seite 44 Montageanleitung Montage – Element mit Kurbelantrieb Befestigen Sie den mitgelieferten Kurbelhalter und das Distanzstück am Blendrahmen und kuppeln Sie die Kurbelstange am Gelenklager an. Beachten Sie bei Montage des Kurbelhalters die Maße: Außenkante Blendrahmen zu Mitte Kurbelhalter standardmäßig = 21 mm. Technische Änderungen vorbehalten –...
  • Seite 45 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
  • Seite 46 Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
  • Seite 47 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
  • Seite 48 Montageanleitung Anschlussvorschriften für Motorantrieb Motor links montiert Motor rechts montiert RECHTSROLLER (von innen gesehen) (von innen gesehen) Stecker Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Kupplung Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N braun Phase Drehrichtung 1...
  • Seite 49 Montageanleitung Anschlussvorschriften für Motorantrieb RECHTSROLLER Motor links montiert Motor rechts montiert (von innen gesehen) (von innen gesehen) Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase Drehrichtung 1 schwarz braun Phase Drehrichtung 2 braun schwarz Phase Drehrichtung 2...
  • Seite 50 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
  • Seite 51 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
  • Seite 52 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.
  • Seite 53 Montageanleitung Demontage Revisionsblende öffnen Mit einem flachen Werkzeug (zum Beispiel Spachtel) die Revisionsblende seitlich beginnend öffnen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 54 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 55 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
