Hella TOP FOAM RvA Montageanleitung

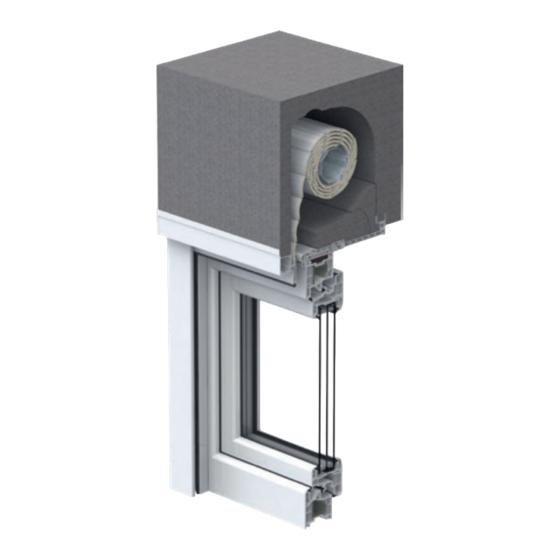

Aufsatzkasten
Vorschau ausblenden Andere Handbücher für TOP FOAM RvA:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Diese Anleitung muss vor
Montage und Bedienung
gelesen werden!
Aufsatzkasten TOP FOAM RvA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hella TOP FOAM RvA

Inhaltszusammenfassung für Hella TOP FOAM RvA

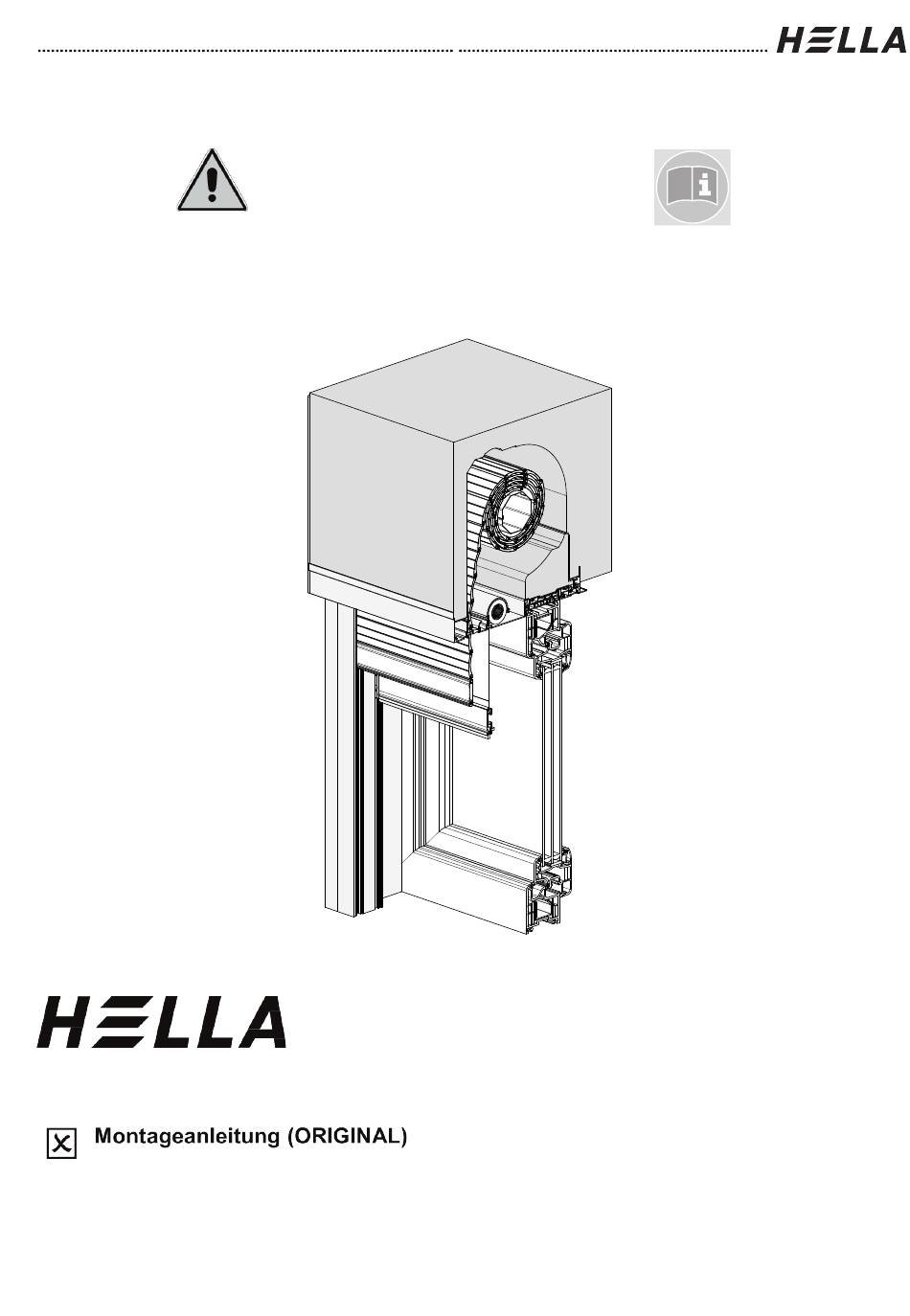

  • Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP FOAM RvA...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvA ........... 3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ......................12 Montage Führungsschienen ....................19 Montage Insektenschutz ..................... 24 Probelauf ..........................27 Statik ..........................28 Optionen ..........................

  • Seite 3: Vorbemerkungen Hella Aufsatzkasten Top Foam Rva

    Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvA Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.

  • Seite 4: Vor Der Montage

    Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.

  • Seite 5: Übersicht: Werkzeuge Für Die Montage

    Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Je nach Montageuntergrund Bohrerset (Biteinsatz AW 10, AW 20) gem. Untergrund Bitverlängerung Wasserwaage Rollmeter Stift Schraubendreher Schraubenschlüssel oder Ratsche Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 6: Allgemein

    Montageanleitung Allgemein Abbildung beispielhaft Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Legende Elementhöhe Elementbreite Führungsschiene Aufsatzkasten Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 7 Montageanleitung Allgemein Montagematerial Führungsschienen 2-teilige Aluminium-Einzelführungsschiene Führungsschienenlänge Anzahl Befestigungen bis 1400 mm 2 Stück 1401-2600 mm 3 Stück ab 2601 mm 4 Stück Gültig für Führungsschiene auf Blendrahmen und Rollladen- Führungsschiene seitlich auf Basisprofil. Einrückmaß der Führungsschiene von 13 mm (Standard) je Seite beachten.
  • Seite 8 Montageanleitung Allgemein Montagematerial Führungsschienen Abdeckkappe + - Holzfenster: Linsenkopfschraube 5x90 - Kunststofffenster: Senkkopfschraube 5x90 mm - Metallfenster: Senkkopfschraube 4,5x80 Abdeckkappe + - Linsenbohrschraube 3,9x9,5 mm Bei Ausführung mit Insektenschutzrollo Abdeckkappe + - Linsenbohrschraube 3,9x16 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 9 Montageanleitung Allgemein Montagematerial Führungsschienen 3-teilige Aluminium-Doppelführungsschiene Führungsschienenlänge Anzahl Befestigungen bis 1400 mm 2 Stück 1401-2600 mm 3 Stück ab 2601 mm 4 Stück Gültig für Führungsschiene auf Blendrahmen und Rollladen- Führungsschiene seitlich auf Basisprofil. Legende Aluminium-Doppelführungsschiene Aluminium-Doppelführungsschiene für Insektenschutzrollo Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 10 Montageanleitung Allgemein Montagematerial Führungsschienen Bearbeitung Basisprofil ø3,5 Führungsschienenlänge Anzahl Befestigungen bis 1400 mm 2 Stück 1401-2600 mm 3 Stück ab 2601 mm 4 Stück Basisprofil der Führungsschiene durchgehend mit ø3,5 mm aufbohren. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 11 Montageanleitung Allgemein Montagematerial Führungsschienen Abdeckkappe + - Holzfenster: Linsenkopfschraube 5x90 - Kunststofffenster: Senkkopfschraube 5x90 mm - Metallfenster: Senkkopfschraube 4,5x80 Abdeckkappe + - Linsenbohrschraube 3,9x9,5 mm Bei Ausführung mit Insektenschutzrollo Abdeckkappe + - Linsenblechschraube 3,9x13 mm Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 12: Kastenbefestigung

    Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschließen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –...
  • Seite 13 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 14 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Adapterprofil mittig zwischen den Kopfstücken einsetzen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 15 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Blendrahmen einsetzen bis die Profile einrasten. 4... Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nachdrücken. Technische Änderungen vorbehalten –...
  • Seite 16 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Varianten der Befestigungsstiele. Der Montageablauf ist bei beiden Stielen identisch. Legende: Befestigungsstiel gerade Befestigungsstiel verstärkt Montagematerial: zwei Stück Linsenbohrschrauben 3,9x13 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 17 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsstiel bei Kunststofffenstern kröpfen. Montagematerial: - Holzfenster: zwei Stück Linsenkopfschraube 4x35 mm - Kunststoff-/Metallfenster: zwei Stück Linsenbohrschraube 3,9x25 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 18 Montageanleitung Kastenbefestigung Montage Befestigungsstiele Befestigungsbeispiel: Befestigungsstiel von innen rechts. Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 19: Montage Führungsschienen

    Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Montageposition bei außenliegender Führungsschiene Randabstand standardmäßig 13 mm je Seite. Legende Positionierungshilfe am Kopfstück Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 20 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Montageposition bei eingerückter Führungsschiene und bei Mittelsituationen Eingerückte Führungsschiene Mittelsituation Legende Positionierungshilfe am eingerückten Einlauftrichter Abdeckblech Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 21 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Führungsschienen verschrauben und Bohrloch mit Abdeckkappe verschließen. Verschraubung auch für Aluminium-Doppelführungsschiene gültig. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 22 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Die Führungsschiene muss an der Unterkante des Kopfstücks anstehen. Einrückmaß der Führungsschiene von 13 mm (Standard) je Seite beachten. Legende Führungsschiene Kopfstück Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 23 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Legende Bereich unterhalb der Revisionsblende nicht durch Revisionsblende Führungsschiene blockieren. Führungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 24: Montage Insektenschutz

    Montageanleitung Montage Insektenschutz Einstellung untere Arretierung Arretierstück (1) links und rechts in der Führungsnut auf die gewünschte Verriegelungshöhe einstellen und mit der Schraube fixieren. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 25 Montageanleitung Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Gleiter (2) der Griffleiste rasten im Arretierstück (1) ein. Zum Entriegeln den Schlussstab waagrecht ca. 1 cm nach unten drücken und loslassen. Insektenschutzrollo fährt gebremst nach oben. Eine waagrechte Bedienung der Griffleiste ist zwingend erforderlich.
  • Seite 26 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...

  • Seite 27: Probelauf

    Montageanleitung Probelauf Anlage 3x probefahren. Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 28: Statik

    Montageanleitung Statik Kastenbefestigung rund innen/außen Zwischen Kasten und Montageuntergrund eine druckfeste Unterlage einlegen. Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbetondecke: WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzliche Kastenbefestigung auf der Außen- und/oder Innenseite.
  • Seite 29 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbetondecke: Zwei Stück WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzliche Kastenbefestigung auf der Außen- und/oder Innenseite. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 30 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Oberen Blendrahmen mit geeignetem Montagematerial in die Statikkonsole verschrauben. Bei der Verschraubung (4) muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung durch die Stahlverstärkung des Fensters muss sichergestellt werden! Dies ist je nach Fenstertyp zu prüfen.
  • Seite 31 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung nach oben mit Laschen Legende Kastenbefestigung nach oben mit geeignetem Montagematerial (nicht im Montagematerial. Lieferumfang) Schraubpositionen druckfest Empfehlung bei Stahlbetondecke: mit Distanzklötzen Fischer ULTRACUT FBS II 8x130 unterfüttern. 80/65 US TX Distanzklötze druckfest (nicht im Lieferumfang) Statikkonsole 2 Stück Befestigungslaschen...
  • Seite 32 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erforderlichen Position mit Montagematerial (nicht im der Statikkonsole Lieferumfang) verschrauben. Empfehlung bei Untergrund Kastenbefestigung mit Stahlbeton: Fischer ULTRACUT FBS II geeignetem 8x130 80/65 US TX Montagematerial.
  • Seite 33 Montageanleitung Statik Montage Statikkonsole Bei der Ausführung mit Statikkonsole und einer Kastenstärke >300 mm, den Dämmkeil im Bereich der Statikkonsole einsetzen. Kleber nicht im Lieferumfang enthalten. Legende Dämmkeil für Aufdoppelung Statikkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 34: Optionen

    Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Legende Blendrahmen-Kupplungsprofil (nicht im Lieferumfang enthalten) Statikprofil mit Lasche für Pfostenbefestigung (nicht im Lieferumfang enthalten) Aussparung für Pfosten am Aufsatzkasten (ab Werk) Montagelasche in das Kupplungsprofil einschieben. Auf die passende Höhe zur Befestigung in z.B. der Stahlbetondecke einstellen.
  • Seite 35 Montageanleitung Optionen Montagebeispiel bei Fensterpfosten Montagelasche mit z.B. Stahlbetondecke verschrauben. Montagematerial nicht im Lieferumfang enthalten. Legende Montagelasche (nicht im Lieferumfang enthalten) Stahlbetondecke Montagematerial (nicht im Lieferumfang enthalten) Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 36 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Montagerahmen (1) bereits am Verputzarbeiten (2) am Aufsatzkasten vormontiert. Aufsatzkasten durchführen. Legende Detailansicht für den Lüftereinbau Luftkanal (4) in den Abdeckung (5) vom Montagerahmen einsetzen. Zuluftelement (6) entfernen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 37 Montageanleitung Optionen Fensterlüfter – Typ Aereco ZUROH 110 Zuluftelement (7) am Abdeckung (10) wieder am Montagerahmen (8) verschrauben Zuluftelement aufclipsen. (9). Zuluftelement (11) am Aufsatzkasten montiert. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 38 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Montagerahmen (1) bereits am Verputzarbeiten (2) am Aufsatzkasten vormontiert. Aufsatzkasten durchführen. Legende Detailansicht für den Lüftereinbau Lüfterhalterung (4) vom Lüfterhalterung (4) auf dem Fensterlüfter (5) entfernen. Montagerahmen (6) verschrauben (7). Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 39 Montageanleitung Optionen Fensterlüfter – Typ Siegenia AEROMAT midi Fensterlüfter (9) am Fensterlüfter (10) am Montagerahmen (8) einhängen. Aufsatzkasten montiert. Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 40: Ansteuerrichtlinien Für Elektrische Anlagen

    Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.

  • Seite 41: Anschlussvorschriften Für Motorantrieb

    Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
  • Seite 42 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
  • Seite 43 Montageanleitung Anschlussvorschriften für Motorantrieb Motor links montiert Motor rechts montiert RECHTSROLLER (von innen gesehen) (von innen gesehen) Stecker Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Kupplung Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N braun Phase Drehrichtung 1...
  • Seite 44 Montageanleitung Anschlussvorschriften für Motorantrieb RECHTSROLLER Motor links montiert Motor rechts montiert (von innen gesehen) (von innen gesehen) Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase Drehrichtung 1 schwarz braun Phase Drehrichtung 2 braun schwarz Phase Drehrichtung 2...
  • Seite 45 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
  • Seite 46 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).

  • Seite 47: Inbetriebnahme/Funktionskontrolle

    Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.

  • Seite 48: Demontage

    Montageanleitung Demontage Revisionsblende öffnen Führungsschienen für Rollladenbehang lösen und Revisionsblende demontieren. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 49 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 50 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
