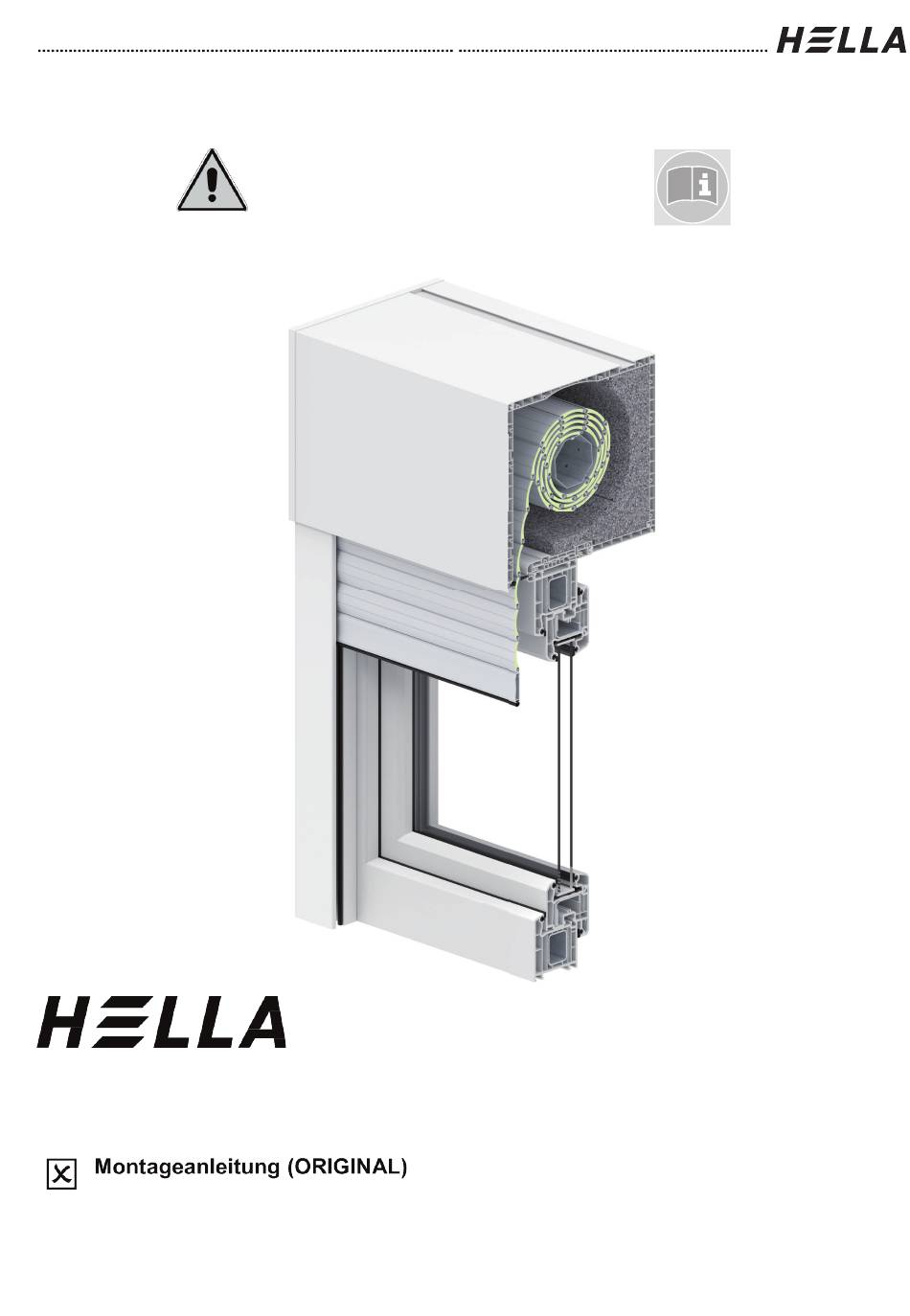

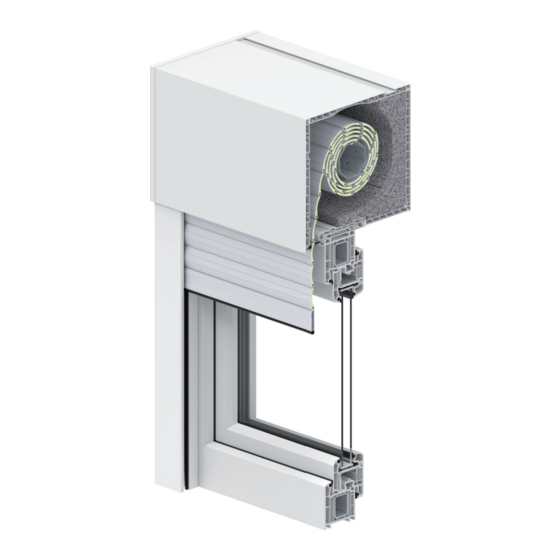

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP MINI plus RvU - Revision von unten Aufsatzkasten TOP MINI plus RvI - Revision von innen...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus RvU - Revision von unten Aufsatzkasten TOP MINI plus RvI - Revision von innen ............3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ......................11 Montage Führungsschiene .................... -
Seite 3: Vorbemerkungen Hella Aufsatzkasten Top Mini Plus Rvu - Revision Von Unten
Aufsatzkasten TOP MINI plus RvI - Revision von innen Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung. -
Seite 4: Vor Der Montage
Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten. -
Seite 5: Übersicht: Werkzeuge Für Die Montage
Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Wasserwaage + Bit-Set Bohrerset gem. Untergrund Rollmeter Stift Hammer Kombizange Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 6: Allgemein
Montageanleitung Allgemein Abbildung beispielhaft Randabstand - PVC-Führungsschiene = 80 mm - Aluminium-Führungsschiene = 125 mm Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Führungsschienen sind am oberen Ende mit einer Sicherungsschraube gegen Abrutschen zu sichern. Legende Elementhöhe Randabstand Elementbreite Führungsschiene... - Seite 7 Montageanleitung Allgemein Montagematerial Führungsschienen PVC-Führungsschiene 30,5 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
- Seite 8 Montageanleitung Allgemein Montagematerial Führungsschienen PVC-Insektenschutz-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
- Seite 9 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
- Seite 10 Montageanleitung Allgemein Montagematerial Führungsschienen Aluminium-Insektenschutz-Doppelführungsschiene 30,5 Führungsschienenlänge Anzahl Befestigungen bis 600 mm 2 Stück 600-850 mm 3 Stück 851-1100 mm 4 Stück 1101-1350 mm 5 Stück 1351-1600 mm 6 Stück 1601-1850 mm 7 Stück 1851-2100 mm 8 Stück 2101-2350 mm 9 Stück 2351-2600 mm 10 Stück...
-
Seite 11: Kastenbefestigung
Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschließen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –... - Seite 12 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 13 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter 4... Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nachdrücken. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 14 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Kopfstückrand abhängig vom verwendeten Befestigungsstiel ausbrechen. Befestigungsstiele beidseitig mit den Kopfstücken verschrauben (maximale Schraubenlänge 20 Legende mm). Befestigungsstiele mit Ausbruch Kopfstückrand Blendrahmen Befestigungsstil verschrauben. Abdeckplatte Abdeckplatten auf Kopfstücke montieren. Technische Änderungen vorbehalten – Ausgabe September/2023...
-
Seite 15: Montage Führungsschiene
Montageanleitung Montage Führungsschiene Element ohne Insektenschutz Klemmnippelschraube bzw. Befestigungsclip laut Definition Montagematerial am Blendrahmen montieren. Position so wählen, dass Außenkante Führungsschiene bündig mit Außenkante Blendrahmen ist. Führungsschienen auf die Klemmnippel bzw. Befestigsclips aufclipsen. Führungsschienen unter den Kasten schieben. Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. - Seite 16 Montageanleitung Montage Führungsschiene Element mit Insektenschutz innen – einteilige Führungsschiene Führungsschienen so drehen, dass die Verriegelungsstücke unten sind. Technische Änderungen vorbehalten – Ausgabe September/2023...
-
Seite 17: Montage Insektenschutz
Montageanleitung Montage Insektenschutz Klemmschraube lösen, Verriegelungsstücke auf die gewünschte Position schieben und mit Klemmschrauben fixieren. Schlussstab bei Bedarf schräg stellen, herunterziehen und unterhalb der Insektenschutzstopper in die Führungsschiene einfädeln. Funktion von Rollo und Verriegelung prüfen. Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 18 Montageanleitung Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Gleiter (2) der Griffleiste rasten im Arretierstück (1) ein. Zum Entriegeln den Schlussstab waagrecht ca. 1 cm nach unten drücken und loslassen. Insektenschutzrollo fährt gebremst nach oben. Eine waagrechte Bedienung der Griffleiste ist zwingend erforderlich.
- Seite 19 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...
-
Seite 20: Probelauf
Montageanleitung Probelauf Anlage 3x probefahren. Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 21: Statik
Montageanleitung Statik Kastenbefestigung mit Eindrehanker Eindrehanker in Nut in Oberblende eindrehen. Eindrehanker entsprechend der Einbausituation biegen und/oder ablängen und mit dem Montaguntergrund verschrauben. Legende Eindrehanker Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 22 Montageanleitung Statik Montage Statikkonsole RvU Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 23 Montageanleitung Statik Montage Statikkonsole RvU Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 24 Montageanleitung Statik Montage Statikkonsole RvU Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 25 Montageanleitung Statik Montage Statikkonsole RvU Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 26 Montageanleitung Statik Montage Statikkonsole RvI Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 27 Montageanleitung Statik Montage Statikkonsole RvI Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 28 Montageanleitung Statik Montage Statikkonsole RvI Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 29 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung in die Stahlverstärkung des Fensters muss sichergestellt werden! Dies ist je nach Fenstertyp zu prüfen. Legende Statikkonsole Bodenverstärkungsprofil Montagematerial für Blendrahmen Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 30 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung mit Laschen Ø5 Legende Montagematerial (nicht im Lieferumfang) Empfehlung bei Stahlbetondecke: Fischer ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Lieferumfang) Bei allen 4 Schrauben durch Statikkonsole die Montagelasche den 2 Stück Montagelaschen ersten Steg des Kunststoffprofils mit Ø5 mm...
- Seite 31 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erforderlichen Position mit der Montagematerial (nicht im Statikkonsole verschrauben. Lieferumfang) Zusätzliche Empfehlung bei Stahlbetondecke: Kastenbefestigung mit Fischer ULTRACUT FBS II 8x130 80/65 geeignetem Montagematerial. US TX Schraubposition bei Lasche Statikkonsole...
-
Seite 32: Montage - Element Mit Gurtantrieb
Montageanleitung Montage – Element mit Gurtantrieb In der Standardausführung wird der Rollladen, mit Gurt und Gurtwickler bereits eingefädelt, ausgeliefert. Befestigen Sie den Gurtwickler am Blendrahmen. Lieferung erfolgt ohne Schrauben. Die Montagehöhe kann beliebig gewählt werden. Wir empfehlen: Unterkante Gurtwickler = Unterkante Fensterflügel. -
Seite 33: Montage - Element Mit Kurbelantrieb
Montageanleitung Montage – Element mit Kurbelantrieb In der Standardausführung wird der Rollladen mit bereits eingebautem Gelenklager ausgeliefert. Kurbelstange auf das Kreuzgelenk stecken. Auf die Ausrichtung der Bohrungen achten. Kurbelsicherungsclip auf die Kurbelstange stecken. Kurbelhalter an geeigneter Stelle montieren. Legende Kreuzgelenk Kurbelstange Kurbelsicherungsclip Kurbelhalter... -
Seite 34: Ansteuerrichtlinien Für Elektrische Anlagen
Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern. -
Seite 35: Anschlussvorschriften Für Motorantrieb
Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig... - Seite 36 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
- Seite 37 Montageanleitung Anschlussvorschriften für Motorantrieb Motor links montiert Motor rechts montiert RECHTSROLLER (von innen gesehen) (von innen gesehen) Stecker Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Kupplung Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N braun Phase Drehrichtung 1...
- Seite 38 Montageanleitung Anschlussvorschriften für Motorantrieb RECHTSROLLER Motor links montiert Motor rechts montiert (von innen gesehen) (von innen gesehen) Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase Drehrichtung 1 schwarz braun Phase Drehrichtung 2 braun schwarz Phase Drehrichtung 2...
- Seite 39 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
- Seite 40 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
-
Seite 41: Inbetriebnahme/Funktionskontrolle
Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden. -
Seite 42: Demontage
Montageanleitung Demontage RvI - Revision von innen Fahren Sie den Rollladen in die untere Endlage. Dämmung kann nur bei heruntergelassenem Rollladen ausgebaut werden. Rückseitige Blende an der unteren Nase mithilfe eines Schlitz- Schraubendrehers oder eines kantigen Holzstückes nach innen drücken und über die gesamte Länge öffnen. - Seite 43 Montageanleitung Demontage RvU - Revision von unten Fahren Sie den Rollladen in die untere Endlage. Dämmung kann nur bei heruntergelassenem Rollladen ausgebaut werden. Revisionsblende am inneren Eck mithilfe einer Spachtel nach unten hin aushebeln und über die gesamte Länge öffnen. Dämmkörper aus dem Kasten nehmen.
-
Seite 44: Demontage Allgemein
Montageanleitung Demontage allgemein Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 45 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
