Montage- und Bedienungsanleitung
Diese Anleitung muss vor
Montage und Bedienung
gelesen werden!

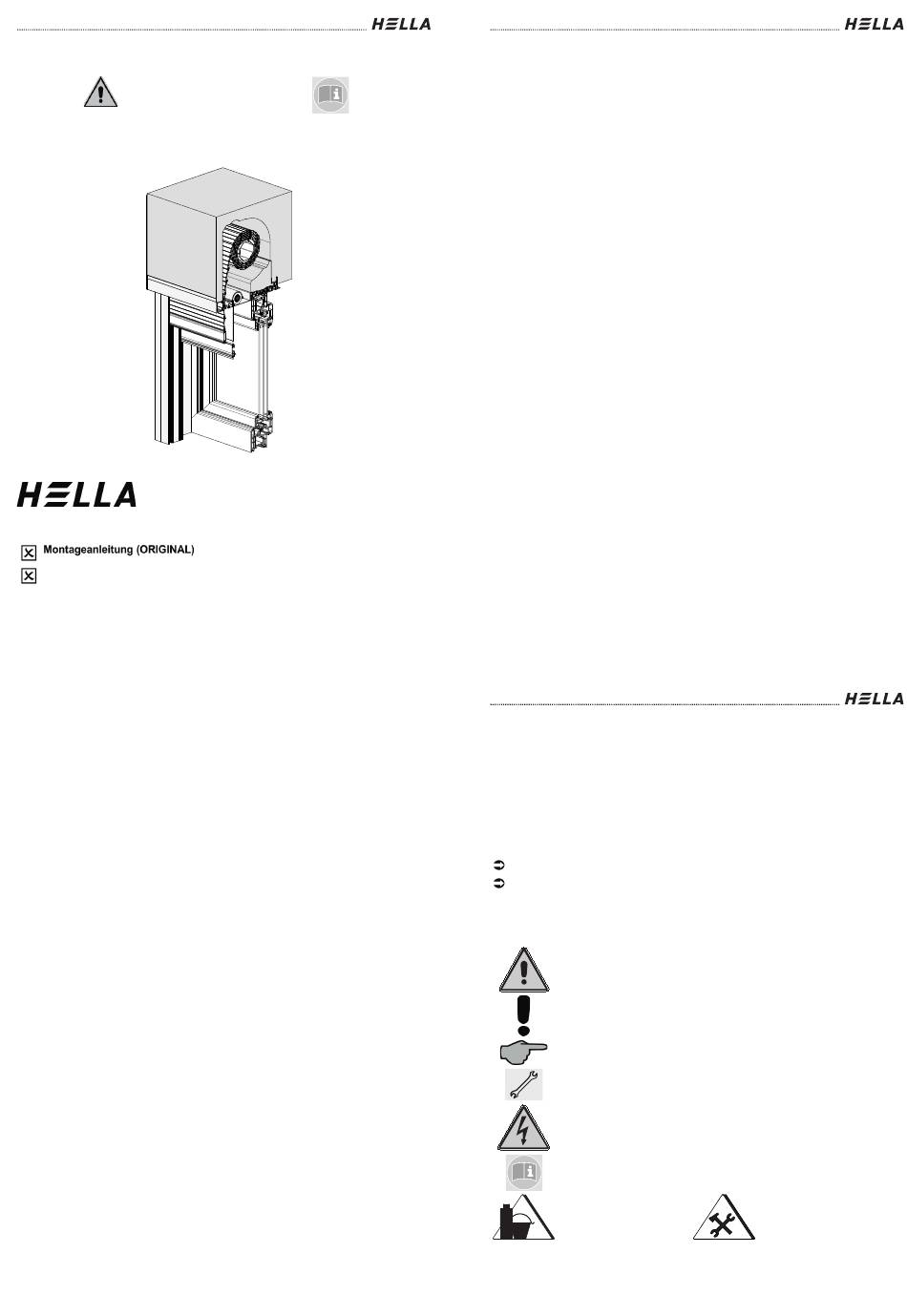

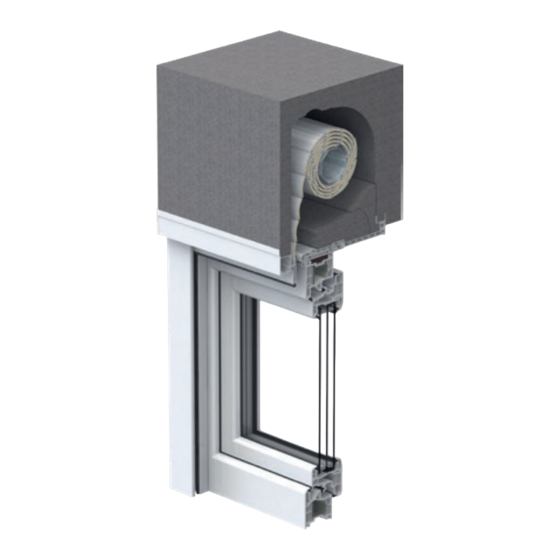

Aufsatzkasten TOP FOAM RvA
Bedienungsanleitung
Montage- und Bedienungsanleitung
Inhaltsverzeichnis
Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvA...................................................3
Allgemeine Hinweise ............................................................................................................4
CE Kennzeichnung...............................................................................................................5
Sicherheitshinweise..............................................................................................................7
Verwendungszweck............................................................................................................15
Pflege, Wartung und Reparatur..........................................................................................18
Bedienungsanleitung..........................................................................................................21
Vor der Montage.................................................................................................................23
Übersicht: Werkzeuge für die Montage ..............................................................................24
Allgemein............................................................................................................................25
Kastenbefestigung..............................................................................................................31
Montage Führungsschienen ...............................................................................................38
Montage Insektenschutz.....................................................................................................43
Probelauf ............................................................................................................................46
Statik ..................................................................................................................................47
Optionen.............................................................................................................................53
Ansteuerrichtlinien für elektrische Anlagen.........................................................................59
Anschlussvorschriften für Motorantrieb ..............................................................................60
Inbetriebnahme/Funktionskontrolle ....................................................................................66
Demontage.........................................................................................................................67
Übergabeprotokoll (für den Monteur)..................................................................................69
Übergabeprotokoll (für den Nutzer) ....................................................................................70
Montage- und Bedienungsanleitung
Vorbemerkungen HELLA
Aufsatzkasten TOP FOAM RvA
Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit
modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist.
Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die
Bedienung.
Für autorisiertes Fachpersonal
Für den Endkunden (Nutzer)
Folgende Symbole unterstützen Sie bei Montage oder Bedienung und fordern zu einem
sicherheitsbewussten Handeln auf:
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung
Gefahren für den Benutzer bestehen.
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung
Beschädigungen am Produkt möglich sind.
Dieses Symbol kennzeichnet Anwendungshinweise oder nützliche
Informationen
Dieses Symbol fordert Sie zu einer Tätigkeit auf.
Achtung!
Dieses Symbol kennzeichnet Verletzungs- oder Lebensgefahr durch
einen Stromschlag.
Dieses Symbol kennzeichnet Bereiche am Produkt, zu denen Sie wichtige
Informationen in dieser Montageanleitung finden.
Dieses Symbol
kennzeichnet die Reinigung
des Produktes.
Technische Änderungen vorbehalten – Ausgabe August/2023
Dieses Symbol
kennzeichnet die Wartung
und Reparatur des
Produktes.
3

Werbung

loading

Inhaltszusammenfassung für Hella TOP FOAM RvA

  • Seite 1 Vorbemerkungen HELLA Aufsatzkasten TOP FOAM RvA Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
  • Seite 2 Verwendung die grundlegenden Anforderungen der harmonisierten Norm EN 13659. Die entsprechenden Erklärungen sind beim Hersteller hinterlegt. Ersatzteile/Reparaturen Erhalten Sie von Ihrem HELLA Fachgeschäft. Es dürfen nur von HELLA freigegebene Ersatzteile verwendet werden. Gewährleistung/Garantie Voraussetzung der Gewährleistung und Garantie ist eine ordnungsgemäße und regelmäßige (min.
  • Seite 3 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Sicherheitshinweise Sicherheitshinweise Ein Sonnenschutz mit elektrischem Antrieb lässt sich ohne elektrischen Achtung! Verletzungs- oder Lebensgefahr durch Stromschlag! Strom nicht einfahren. Deshalb empfehlen wir, insbesondere in Gebieten - Errichten, Prüfen, Inbetriebnahme und Fehlerbehebung der Anlage darf mit häufiger auftretenden Netzausfällen mit einer Notstromversorgung oder nur von einer autorisierten bzw.
  • Seite 4 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Sicherheitshinweise Sicherheitshinweise Falschbedienung: Automatische Beschattung vor Balkon- und Terrassentüren: Schieben Sie den Behang nie hoch und ziehen Sie ihn nicht herunter, dies Ist vor dem einzigen Zugang zu Ihrem Balkon oder Ihrer Terrasse eine könnte Funktionsstörungen hervorrufen.
  • Seite 5 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Verwendungszweck Verwendungszweck Rollladenprofil K52: Rollladenprofil AV42: Rollladenprofil A37: Rollladenprofil A52: Technische Änderungen vorbehalten – Ausgabe August/2023 Technische Änderungen vorbehalten – Ausgabe August/2023 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Pflege, Wartung und Reparatur Pflege, Wartung und Reparatur Anlagen mit Motorantrieb können unbeabsichtigt in Gang gesetzt Reinigung: werden.
  • Seite 6 Schäden an den Anlagen führen. weiter in die falsche Richtung drehen, da die Anlage ansonsten beschädigt wird. Reparaturen dürfen nur von einem HELLA Fachbetrieb oder einem HELLA Partner durchgeführt werden. Bauen Sie nur original HELLA Ersatzteile ein. Drehrichtung der Kurbel durch leichtes Drehen überprüfen und bei erstmaliger Nutzung der Kurbel eine Markierung der korrekten Drehrichtung anbringen.
  • Seite 7 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Übersicht: Werkzeuge für die Montage Allgemein Akkubohrer Bohrer Je nach Montageuntergrund Bohrerset (Biteinsatz AW 10, AW 20) gem. Untergrund Bitverlängerung Wasserwaage Rollmeter Stift Abbildung beispielhaft Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Schraubendreher Schraubenschlüssel oder Ratsche...
  • Seite 8 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Allgemein Allgemein Montagematerial Führungsschienen Montagematerial Führungsschienen 3-teilige Aluminium-Doppelführungsschiene Bearbeitung Basisprofil ø3,5 Führungsschienenlänge Anzahl Befestigungen bis 1400 mm 2 Stück 1401-2600 mm 3 Stück ab 2601 mm 4 Stück Führungsschienenlänge Anzahl Befestigungen Basisprofil der Führungsschiene durchgehend mit ø3,5 mm aufbohren. bis 1400 mm 2 Stück 1401-2600 mm...
  • Seite 9 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Kastenbefestigung Kastenbefestigung Montage Clipstechnik Montage Kasten auf Blendrahmen Variante 2: Clipsadapter montieren Montagesituation gültig für Universal-Adapterprofil und Clipsadapter Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B.
  • Seite 10 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Kastenbefestigung Kastenbefestigung Montage Befestigungsstiele Montage Befestigungsstiele Befestigungsstiel bei Befestigungsbeispiel: Kunststofffenstern kröpfen. Befestigungsstiel von innen rechts. Montagematerial: - Holzfenster: zwei Stück Linsenkopfschraube 4x35 mm - Kunststoff-/Metallfenster: zwei Stück Linsenbohrschraube 3,9x25 mm Technische Änderungen vorbehalten – Ausgabe August/2023 Technische Änderungen vorbehalten –...
  • Seite 11 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Montage Führungsschienen Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Verschraubbare Aluminium-Führungsschiene Die Führungsschiene muss an der Unterkante des Kopfstücks anstehen. Einrückmaß der Führungsschiene von 13 mm (Standard) je Seite beachten. Legende Führungsschiene Kopfstück Führungsschienen verschrauben und Bohrloch mit Abdeckkappe verschließen.
  • Seite 12 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Montage Insektenschutz Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Montage Zugschnur Gleiter (2) der Griffleiste rasten im Arretierstück Sollte der Schlussstab im hochgefahrenen (1) ein. Zustand nicht erreichbar sein, kann die Zum Entriegeln den beiliegende Zugschnur eingebaut werden.
  • Seite 13 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Statik Statik Kastenbefestigung mit Eindrehanker Kastenbefestigung bei Statikkonsole Montagematerial nicht im Lieferumfang enthalten. Empfehlung bei Stahlbetondecke: Zwei Stück WÜRTH AMO III, Typ 3, 7,5x72 mm Für breite Aufsatzelemente empfehlen wir eine zusätzliche Kastenbefestigung auf der Außen- und/oder Innenseite.
  • Seite 14 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Statik Optionen Montage Statikkonsole Montagebeispiel bei Fensterpfosten Legende Blendrahmen-Kupplungsprofil (nicht im Lieferumfang enthalten) Statikprofil mit Lasche für Pfostenbefestigung (nicht im Lieferumfang enthalten) Aussparung für Pfosten am Aufsatzkasten (ab Werk) Montagelasche in das Kupplungsprofil einschieben. Bei der Ausführung mit Statikkonsole und einer Kastenstärke >300 mm, Auf die passende Höhe zur den Dämmkeil im Bereich der Statikkonsole einsetzen.
  • Seite 15 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Optionen Optionen Fensterlüfter – Typ Aereco ZUROH 110 Fensterlüfter – Typ Siegenia AEROMAT midi Montagerahmen (1) bereits am Verputzarbeiten (2) am Zuluftelement (7) am Abdeckung (10) wieder am Aufsatzkasten vormontiert. Aufsatzkasten durchführen. Montagerahmen (8) verschrauben Zuluftelement aufclipsen.
  • Seite 16 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Anschlussvorschriften für Motorantrieb Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers Hinweise für Funkmotore: beschrieben und muss nach dieser Anleitung erfolgen. Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke).
  • Seite 17 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Anschlussvorschriften für Motorantrieb Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, Parallelschaltung von zwei oder mehreren Die Antriebe einer dass ein Antrieb durch Antrieben gemeinsam gesteuerten entsprechende Anlage haben nie genaue Verriegelungsmaßnahmen Laufzeiten! Beim stets nur in eine Laufrichtung gemeinsamen Betrieb...
  • Seite 18 Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein HELLA Markenprodukt entschieden haben. Unsere Anlagen werden mit größter Sorgfalt und langjähriger Erfahrung gefertigt. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage.
