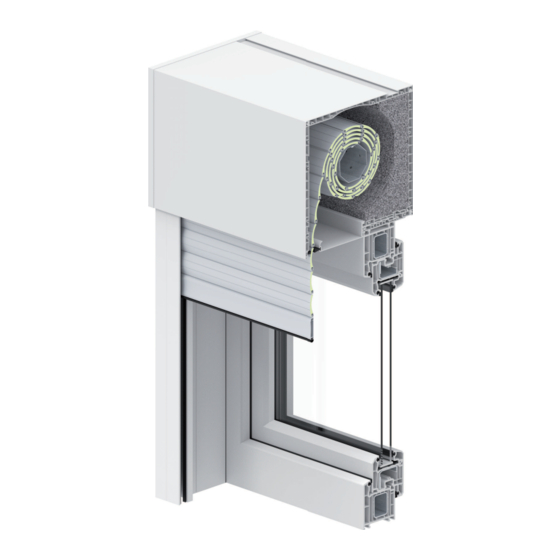

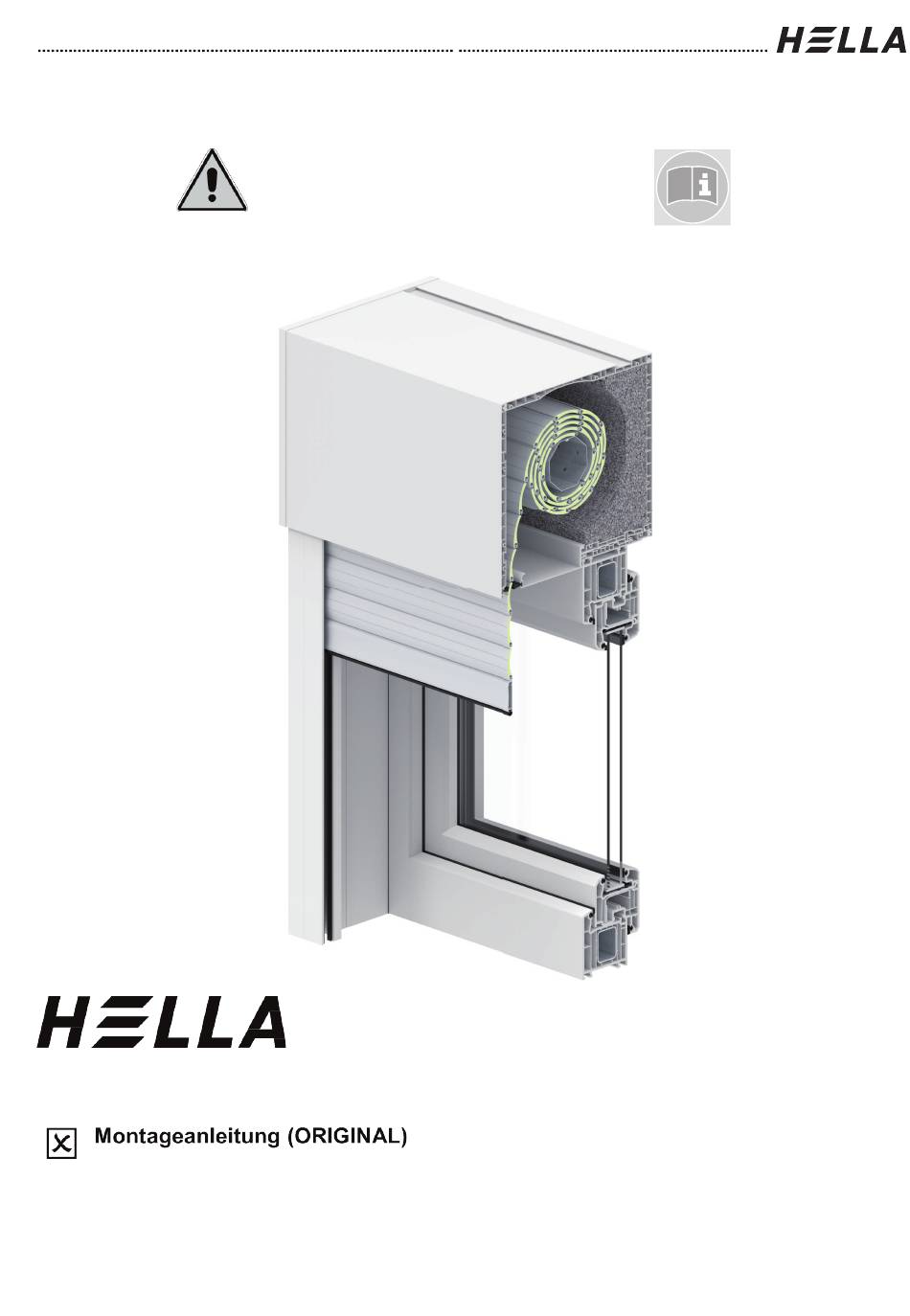

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP MINI plus RvA...
- Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus RvA ..........3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ........................ 9 Montage Führungsschienen ....................13 Montage Insektenschutz ..................... 16 Probelauf ..........................19 Statik ..........................
- Seite 3 Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus RvA Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
- Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
- Seite 5 Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Wasserwaage + Bit-Set Bohrerset + Verlängerung 150 mm gem. Untergrund Rollmeter Stift Hammer Kombizange Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 6 Montageanleitung Allgemein Abbildung beispielhaft Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Legende Elementhöhe Elementbreite Führungsschiene Aufsatzkasten Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 7 Montageanleitung Allgemein Montagematerial Führungsschienen 2-teilige Aluminium-Einzelführungsschiene Führungsschienenlänge Anzahl Befestigungen bis 1400 mm 2 Stück 1401-2600 mm 3 Stück ab 2601 mm 4 Stück Gültig für Führungsschiene auf Blendrahmen und Führungsschiene seitlich auf Basisprofil. Einrückmaß der Führungsschiene von 11 mm (Standard) je Seite beachten.
- Seite 8 Montageanleitung Allgemein Montagematerial Führungsschienen Abdeckkappe + - Holzfenster: Linsenkopfschraube 5x90 - Kunststofffenster: Senkkopfschraube 5x90 mm - Metallfenster: Senkkopfschraube 4,5x80 Abdeckkappe + - Linsenbohrschraube 3,9x9,5 mm Bei Ausführung mit Insektenschutzrollo Abdeckkappe + - Linsenbohrschraube 3,9x16 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 9 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschließen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –...
- Seite 10 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 11 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter 4... Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nachdrücken. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 12 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Kopfstückrand abhängig vom verwendeten Befestigungsstiel ausbrechen. Befestigungsstiele beidseitig mit den Kopfstücken verschrauben (maximale Schraubenlänge 20 mm). Befestigungsstiele mit Legende Blendrahmen Ausbruch Kopfstückrand verschrauben. Befestigungsstil Abdeckplatten auf Kopfstücke montieren. Abdeckplatte Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 13 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Basisprofil der Führungsschiene oben am Kasten anschlagen. Randabstand je Seite von 11 mm einrichten. Basisprofil der Führungsschiene mit dem Blendrahmen verschrauben. Führungsprofil seitlich verschrauben. Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Technische Änderungen vorbehalten –...
- Seite 14 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Randabstand standardmäßig 11 mm je Seite. Positionierhilfe gültig für Rand- und Mittelsituationen. Legende Positionierhilfe am Kopfstück Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 15 Montageanleitung Montage Führungsschienen Verschraubbare Aluminium-Führungsschiene Legende Bereich unterhalb der Revisionsblende nicht durch Revisionsblende Führungsschiene blockieren. Führungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 16 Montageanleitung Montage Insektenschutz Einstellung untere Arretierung Arretierstück (1) links und rechts in der Führungsnut auf die gewünschte Verriegelungshöhe einstellen und mit der Schraube fixieren. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 17 Montageanleitung Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Gleiter (2) der Griffleiste rasten im Arretierstück (1) ein. Zum Entriegeln den Schlussstab waagrecht ca. 1 cm nach unten drücken und loslassen. Insektenschutzrollo fährt gebremst nach oben. Eine waagrechte Bedienung der Griffleiste ist zwingend erforderlich.
- Seite 18 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...
- Seite 19 Montageanleitung Probelauf Anlage 3x probefahren. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 20 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Eindrehanker in Nut in Oberblende eindrehen. Eindrehanker entsprechend der Einbausituation biegen und/oder ablängen und mit dem Montaguntergrund verschrauben. Legende Eindrehanker Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 21 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Oberen Blendrahmen mit geeignetem Montagematerial in die Statikkonsole verschrauben. Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung durch die Stahlverstärkung des Fensters muss sichergestellt 30-50 werden! Dies ist je nach Fenstertyp zu prüfen.
- Seite 22 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung mit Laschen Ø5 Legende Montagematerial (nicht im Lieferumfang) Empfehlung bei Stahlbetondecke: Fischer ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Lieferumfang) Bei allen 4 Schrauben durch Statikkonsole die Montagelasche den 2 Stück Befestigungslaschen ersten Steg des Kunststoffprofils mit Ø5 mm...
- Seite 23 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erforderlichen Position mit der Montagematerial (nicht im Statikkonsole verschrauben. Lieferumfang) Zusätzliche Empfehlung bei Stahlbetondecke: Kastenbefestigung mit Fischer ULTRACUT FBS II 8x130 80/65 geeignetem Montagematerial. US TX Schraubposition bei Lasche Statikkonsole...
- Seite 24 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 3: Direktverschraubung Verschraubung der Innenblende mit dem Kopfstück lösen und Innenblende öffnen. Statikdämmkörper aus dem Kasten entfernen und Statikkonsole mit dem geeignetem Montagematerial nach oben verschrauben. Anschließend Statikdämmkörper wieder in den Kasten einbauen und Innenblende schließen.
- Seite 25 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
- Seite 26 Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
- Seite 27 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
- Seite 28 Montageanleitung Anschlussvorschriften für Motorantrieb Motor links montiert Motor rechts montiert RECHTSROLLER (von innen gesehen) (von innen gesehen) Stecker Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Kupplung Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N braun Phase Drehrichtung 1...
- Seite 29 Montageanleitung Anschlussvorschriften für Motorantrieb RECHTSROLLER Motor links montiert Motor rechts montiert (von innen gesehen) (von innen gesehen) Farbtabelle für Anschlusskabel Drehrichtung Farbtabelle für Anschlusskabel blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase Drehrichtung 1 schwarz braun Phase Drehrichtung 2 braun schwarz Phase Drehrichtung 2...
- Seite 30 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
- Seite 31 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
- Seite 32 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.
- Seite 33 Montageanleitung Demontage Revision von außen Befestigungsschrauben seitlich der Revisionsblende lösen. Revisionsblende nach unten schwenken und entnehmen. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 34 Montageanleitung Demontage allgemein Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
